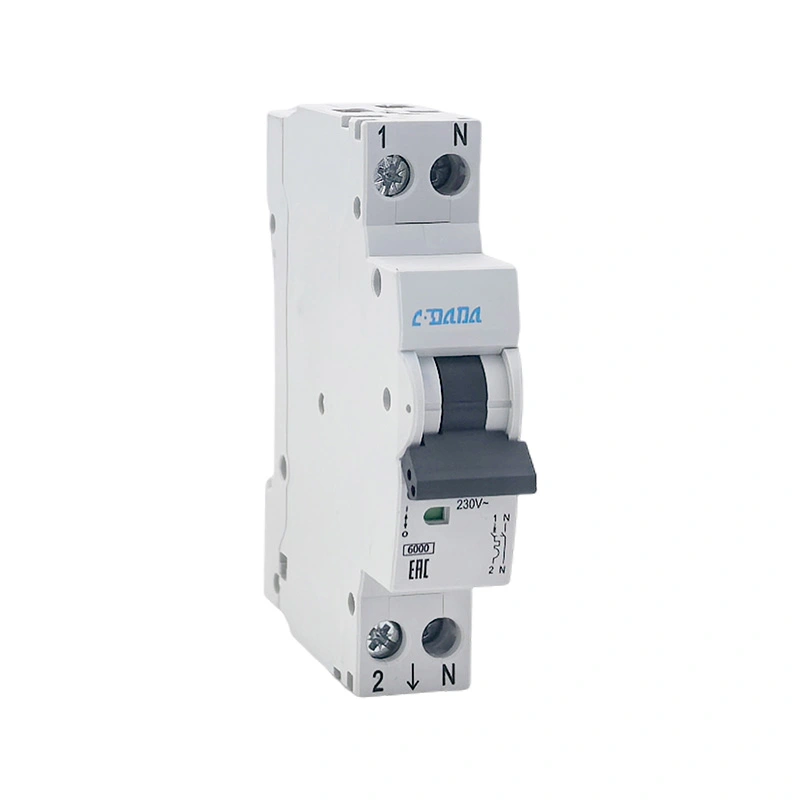

Por que é importante o interruptor de circuito en miniatura DPN 6KA para a protección eléctrica moderna?

A Interruptor en miniatura DPN 6KAestá deseñado para proporcionar unha protección fiable contra sobrecargas e curtocircuítos ao tempo que combina dimensións compactas cunha instalación práctica. A configuración DPN adoita asociarse cunha disposición 1P+N, mentres que 6KA refírese a unha capacidade de corte de curtocircuíto de 6 kA segundo os estándares aplicables e as condicións de proba especificadas. Esta guía explica o que significa o interruptor de circuíto en miniatura DPN 6KA, como funciona, por que é importante a súa capacidade de corte, onde se pode usar, como seleccionalo e instalalo correctamente e que deben ter en conta os compradores á hora de adquirir equipos de protección de circuítos.

Que significa o disyuntor en miniatura DPN 6KA?

Un interruptor de circuíto en miniatura, comunmente abreviado como MCB, é un dispositivo de conmutación de protección automático usado para interromper a corrente eléctrica cando se producen condicións anormais. A diferenza dun fusible convencional que normalmente debe ser substituído despois da operación, un MCB xeralmente pódese restablecer despois de que se investigou o fallo e o circuíto considérase seguro.

O termoDPNúsase habitualmente para describir un compactoConfiguración 1P+N, no que o dispositivo incorpora protección no condutor de fase á vez que conmuta o condutor neutro. A disposición interna exacta e se o neutro está protexido ou só se conmuta dependen do deseño específico do produto. Polo tanto, os compradores deberían verificar a documentación técnica do fabricante en lugar de interpretar só a abreviatura.

O6KAmarcado, normalmente escrito como6 kA, indica unha capacidade nominal de corte de curtocircuíto de 6 kA segundo a norma, as condicións de proba, a tensión e as especificacións do produto pertinentes. En termos prácticos, indica o nivel de corrente de curtocircuíto potencial que o interruptor está deseñado para interromper con seguridade nas súas condicións especificadas.

Esta combinación de configuración compacta e capacidade de interrupción de curtocircuíto definida fai que o interruptor de circuíto en miniatura DPN 6KA sexa útil para moitas aplicacións de distribución de baixa tensión onde o espazo do panel e a protección de circuíto fiable son importantes.

Como funciona un interruptor de circuito DPN 6KA?

Un interruptor de circuito en miniatura típico usa principios de protección térmica e magnética. O mecanismo térmico responde á sobrecorrente sostida, mentres que o mecanismo magnético está destinado a responder rapidamente a condicións de falla de alta corrente, como curtocircuítos.

• Protección contra sobrecarga:Cando a corrente permanece por encima do nivel de funcionamento normal do circuíto durante un período suficiente, o mecanismo térmico pode facer que o interruptor se dispare.
• Protección contra curtocircuítos:Unha alta corrente de falla pode activar o mecanismo de disparo magnético, permitindo que o circuíto se interrompa rapidamente.
• Cambio manual:A empuñadura de operación permite que o circuíto se aceda ou desactive durante o funcionamento normal cando o produto está deseñado para esa función.
• Culpa illamento:Nun arranxo DPN, os condutores de fase e neutro pódense desconectar segundo o deseño de conmutación especificado do dispositivo.
• Distribución compacta:O factor de forma estreito pode axudar aos paneis eléctricos a acomodar máis circuítos nun espazo limitado de carril DIN.

O propósito do interruptor non é simplemente parar a electricidade. Debe interromper a corrente anormal dentro das condicións para as que foi deseñado, mantendo fiabilidade durante o funcionamento normal. Por iso é importante a coordinación correcta cos dispositivos de protección augas arriba e augas abaixo.

Por este motivo, a selección dun interruptor baseándose só no seu tamaño físico ou corrente nominal pode crear problemas. A especificación eléctrica completa debe ser revisada sempre antes da instalación.

Por que é importante a capacidade de ruptura 6KA?

A capacidade de ruptura é unha das especificacións máis importantes a comprender cando se compra un interruptor automático en miniatura. Unha clasificación de 6 kA significa que o interruptor ten unha capacidade nominal de curtocircuíto de6.000 amperesnas condicións de proba especificadas.

Isto fainonsignifica que o interruptor debe transportar continuamente 6.000 A. A corrente nominal do interruptor é unha especificación separada. Por exemplo, un interruptor pode ter unha corrente nominal adecuada para un circuíto de iluminación ou enchufe mentres ten unha capacidade de corte en curtocircuíto de 6 kA.

Para unha instalación nova, a corrente de curtocircuíto potencial no punto de instalación debe ser avaliada por un profesional eléctrico cualificado. O interruptor seleccionado debe ter unha capacidade de corte adecuada para a instalación e cumprir cos requisitos locais aplicables.

Cales son os principais beneficios?

Un interruptor de circuito miniatura DPN 6KA especificado correctamente pode abordar varios desafíos comúns nos sistemas de distribución eléctrica compactos.

Outra vantaxe práctica é a organización do circuíto máis sinxela. En lugar de permitir que un único dispositivo de protección sirva demasiadas cargas, un cadro de distribución debidamente planificado pode dividir as cargas eléctricas en circuítos individuais. Isto facilita a resolución de problemas e pode axudar a limitar o impacto dunha avaría no circuíto afectado.

Onde se usa habitualmente?

Os interruptores DPN 6KA pódense considerar para unha ampla gama de aplicacións de distribución de baixa tensión, sempre que as súas clasificacións eléctricas e requisitos de certificación coincidan coa instalación.

• Cadros de distribución residencial
• Sistemas eléctricos de vivendas e edificios
• Circuítos de iluminación
• Enchufes e circuítos de uso xeral
• Pequenos edificios comerciais
• Oficinas e instalacións comerciais
• Cadros de control e circuítos de distribución de equipos
• Instalacións eléctricas industriais lixeiras
• Circuítos auxiliares en armarios eléctricos

Poden ser particularmente útiles en equipos de distribución compactos onde o instalador necesita equilibrar a protección do circuíto co espazo de montaxe dispoñible. Non obstante, a idoneidade da aplicación nunca debe determinarse só a partir do nome do produto.

O tipo de carga, o tamaño do condutor, o método de instalación, a temperatura ambiente, o nivel de falla, o sistema de tensión, a disposición de toma de terra e as regulacións eléctricas locais deben ser considerados antes de seleccionar un modelo específico.

Que deben comprobar os compradores antes da selección?

Un dos maiores erros de compra é seleccionar un interruptor baseándose só na súa corrente nominal ou na marca de 6 kA. Unha revisión máis completa das especificacións pode reducir os problemas de compatibilidade, os atrasos na instalación e os custos de substitución innecesarios.

1. Corrente nominal:Seleccione segundo o deseño do circuíto e a carga esperada en lugar de simplemente escoller a maior clasificación dispoñible.
2. Tensión nominal:Confirme que o interruptor é axeitado para a tensión e frecuencia do sistema eléctrico.
3. Configuración de polos:Verifique se a disposición requirida é 1P+N e comprende que condutores están protexidos e conmutados.
4. Capacidade de rotura:Confirme que a clasificación de 6 kA é adecuada para a corrente de falla potencial no punto de instalación.
5. Curva de viaxe:Comprobe a característica de disparo requirida en función da carga e do comportamento de arranque.
6. Normas e certificación:Solicitar informes de probas, declaracións e documentos de certificación pertinentes aplicables ao mercado obxectivo.
7. Compatibilidade terminal:Comprobe o intervalo de tamaño do condutor, a construción do terminal, os requisitos de aperta e a accesibilidade das conexións.
8. Compatibilidade con carril DIN:Confirme que as dimensións físicas se axustan ao recinto de distribución previsto.
9. Entorno operativo:Considere a temperatura, a humidade, a altitude, o po, as vibracións e outras condicións ambientais.
10. Coherencia do provedor:Para proxectos que requiran pedidos repetidos, verifique a capacidade de produción e os procedementos de control de calidade.

Para os distribuidores, outra consideración importante é a consistencia do produto. Un interruptor que cumpre as especificacións nun envío pero varía significativamente en lotes posteriores pode crear riscos de inventario e proxecto. Polo tanto, os compradores deben discutir co provedor previamente os procedementos de control de calidade, as normas de inspección, o envasado, a etiquetaxe e os requisitos de repetición de pedidos.

Que se debe considerar durante a instalación?

A instalación eléctrica debe ser realizada por un profesional cualificado e de acordo coas instrucións do fabricante e os códigos eléctricos aplicables. Incluso un interruptor DPN 6KA especificado correctamente pode funcionar mal se está instalado incorrectamente.

• Desenergizar a instalación antes de traballar nos equipos de distribución.
• Confirme a tensión do circuíto e a disposición do cableado antes da conexión.
• Instale o interruptor de forma segura no carril DIN ou no sistema de montaxe adecuado.
• Use condutores dentro do rango de tamaño especificado polo fabricante.
• Aplique o par de apriete dos terminales especificado.
• Mantén o enrutamento do condutor ordenado e evita tensións mecánicas innecesarias nos terminais.
• Verifique as conexións de fase e neutro segundo o diagrama de cableado do produto.
• Comprobe que o recinto proporciona espazos, ventilación e protección adecuados.
• Realice as probas eléctricas adecuadas antes de encender o circuíto rematado.

A conexión do terminal merece especial atención. Unha conexión eléctrica solta pode crear resistencia e calor, mentres que un condutor mal preparado pode comprometer a estabilidade mecánica da conexión. Polo tanto, a instalación debe seguir os requisitos de torque e preparación do condutor especificados polo fabricante.

Nunca use un interruptor como substituto do deseño axeitado do circuíto. Os dispositivos de protección funcionan como parte dun sistema eléctrico completo que inclúe condutores, cargas, protección augas arriba, posta a terra e outros compoñentes de seguridade.

Como se compara o DPN 6KA coas configuracións MCB convencionais?

A comparación non significa que unha configuración sexa universalmente mellor. O deseño adecuado depende do sistema eléctrico, das normativas locais, do espazo dispoñible no panel, da disposición de illamento necesario e da coordinación con outros equipos de protección.

Como se pode manter o rendemento?

Os interruptores de circuíto en miniatura xeralmente requiren un mantemento de rutina limitado, pero o sistema eléctrico circundante aínda debe ser inspeccionado periódicamente. Nunca se deben ignorar os tropezos frecuentes inexplicables.

• Inspeccione os terminais en busca de signos de sobrequecemento, decoloración ou danos.
• Comprobe as conexións soltas durante o mantemento eléctrico programado.
• Manter o recinto de distribución limpo e libre de exceso de po ou humidade.
• Supervisar as viaxes repetidas e investigar a causa subxacente.
• Substitúe os interruptores que presenten danos mecánicos ou un comportamento de funcionamento anormal.
• Non reinicie repetidamente un interruptor sen identificar por que se disparou.

Un interruptor que se dispara repetidamente pode indicar sobrecarga, curtocircuíto, problemas de illamento, fallos do equipo, selección incorrecta do interruptor ou outro problema dentro da instalación. O persoal cualificado debe diagnosticar o problema antes de volver ao funcionamento normal do circuíto.

Tamén é útil para manter unha etiquetaxe precisa do panel. A identificación clara dos circuítos pode facer que a futura inspección e mantemento sexa máis eficiente, especialmente en edificios comerciais e armarios eléctricos máis grandes.

Que debes esperar dun fabricante fiable?

Cando se obteña produtos Miniature Circuit Breaker DPN 6KA para distribución por xunto, proxectos eléctricos, aplicacións OEM ou montaxe de paneis, a calidade do produto é só unha parte da decisión de compra. A documentación consistente, o control da produción, a comunicación e o soporte posvenda tamén poden ter un impacto importante no éxito do proxecto.

Shanghai DaDa Electric Co., Ltd.é unha fonte potencial de provedores para os clientes que buscan produtos de protección eléctrica e solucións de interruptores relacionadas. Ao avaliar calquera fabricante, os compradores deben solicitar as follas de datos do produto e a documentación de conformidade aplicable, aclarar a configuración exacta do modelo e confirmar os requisitos de produción e inspección antes de realizar un pedido masivo.

Para importadores e distribuidores, a comunicación é especialmente importante. Antes de confirmar unha compra, é útil establecer o modelo exacto do produto, as especificacións eléctricas, a cantidade, o método de embalaxe, a etiquetaxe, os requisitos de entrega, o procedemento de inspección e a documentación. Isto axuda a reducir os malentendidos entre o comprador, o fabricante e o cliente final.

Preguntas frecuentes

1. Que significa 6KA nun interruptor automático en miniatura?

6KA, máis comúnmente escrito como 6 kA, indica unha capacidade nominal de corte de curtocircuíto de 6.000 amperios baixo condicións de proba especificadas. Non é a corrente de funcionamento normal do interruptor.

2. Que significa DPN nun interruptor automático?

DPN adoita asociarse cunha configuración 1P+N. As funcións exactas de protección e conmutación dependen do deseño do fabricante, polo que a folla de datos do produto debe comprobarse antes da instalación.

3. Un interruptor de 6 kA é adecuado para cada instalación eléctrica?

Non. A capacidade de corte debe ser adecuada para a corrente de curtocircuíto potencial no lugar de instalación. Tamén se deben ter en conta a tensión nominal, a intensidade, a característica de disparo, as condicións de instalación e a normativa aplicable.

4. 6 kA significa que o interruptor pode transportar 6.000 A continuamente?

Non. O valor de 6 kA refírese á capacidade de interrupción por curtocircuíto, non á capacidade de transporte de corrente continua. A corrente nominal é unha especificación separada.

5. Pódese usar un interruptor DPN 6KA en cadros de distribución residenciais?

Pode ser axeitado para determinadas aplicacións residenciais cando as clasificacións eléctricas, a configuración, as dimensións, a certificación e os requisitos de instalación do produto coinciden coa normativa local e do circuíto.

6. Que información debo proporcionar ao solicitar unha cotización?

Proporcione a corrente nominal necesaria, a tensión nominal, a configuración dos polos, a característica de disparo, a capacidade de corte, a cantidade, o mercado obxectivo, os estándares aplicables, os requisitos de embalaxe e calquera requisito de etiquetado ou OEM. Isto axuda ao provedor a avaliar o requisito de forma máis eficiente.

7. Por que un interruptor de circuito en miniatura dispara repetidamente?

O disparo repetido pode producirse por sobrecarga, curtocircuíto, equipos defectuosos, problemas de cableado, selección inadecuada do interruptor ou outros fallos eléctricos. A causa debe ser identificada por persoal cualificado en lugar de reiniciar repetidamente o interruptor.

8. DPN é o mesmo que un interruptor automático de dous polos?

Non necesariamente. Aínda que un dispositivo DPN pode implicar conmutación de fase e neutro, a súa protección interna e a súa disposición de conmutación poden diferir dun dispositivo de protección bipolar convencional. Comprobe sempre o diagrama de cableado e as especificacións técnicas do fabricante.

9. Cal é a diferenza entre a corrente nominal e a capacidade de corte?

A corrente nominal refírese á corrente para que o interruptor está deseñado durante o funcionamento normal en condicións especificadas. A capacidade de corte refírese á súa capacidade para interromper con seguridade unha corrente de curtocircuíto especificada.

10. Cal é a especificación máis importante ao solicitar un interruptor DPN 6KA?

Non existe unha única especificación que se aplique a cada instalación. A intensidade nominal, a tensión, a configuración dos polos, a característica de disparo, a capacidade de corte, as normas aplicables, as dimensións físicas e as condicións de instalación deben comprobarse conxuntamente.

Póñase en contacto connosco para obter solucións de disyuntores en miniatura DPN 6KA

Elixir o disyuntor correcto consiste, en definitiva, en combinar o rendemento da protección cos requisitos reais da instalación eléctrica. Un disyuntor en miniatura DPN 6KA pode ofrecer unha combinación práctica de configuración compacta, protección contra sobrecargas, capacidade de interrupción de curtocircuítos e xestión de circuítos conveniente cando se especifica e instala correctamente.

Se estás facendo abastecementoInterruptor en miniatura DPN 6KAprodutos para cadros de distribución, proxectos eléctricos, aplicacións OEM ou subministración por xunto,Shanghai DaDa Electric Co., Ltd.pode proporcionar información sobre o produto e discutir os seus requisitos técnicos.Contacta connoscocoa súa clasificación actual, tensión, cantidade, aplicación e mercado de destino necesarios para discutir unha solución adecuada. Póñase en contacto con Shanghai DaDa Electric Co., Ltd. para discutir especificacións, mostras, pedidos a granel e requisitos do proxecto.
