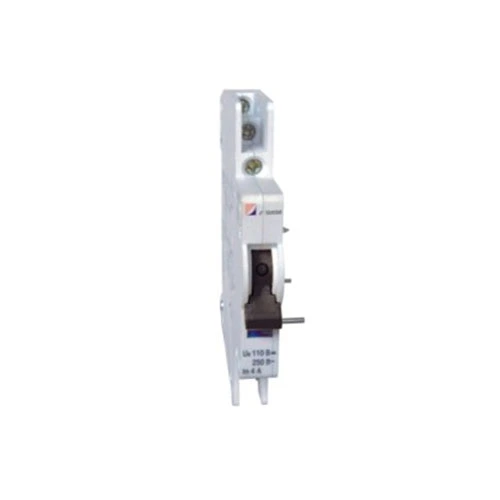

Alarma MCB e contacto auxiliar

CDADA é un fabricante e provedor con máis de 40 anos de experiencia. Vimos demasiados proxectos nos que os operadores de paneles perden un interruptor disparado, ata que é demasiado tarde. É por iso que deseñamos o CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): unha solución intelixente que aforra espazo que lle proporciona dous sinais críticos nun módulo: posición do interruptor (ON/OFF) e motivo do disparo (sobrecarga/curtocircuíto).

O noso consello: se o seu sistema de control precisa distinguir entre un apagado manual e un disparo por falla, este é o accesorio que debe especificar. Só os contactos auxiliares estándar non poden dicir a diferenza, pero os nosos si.

Deseño de dobre función: un módulo, dous sinais

O contacto auxiliar e de alarma CDADA MCB presenta dous contactos de transferencia independentes cun intelixente selector mecánico:

★ Indicador amarelo en “A”: Ambos contactos actúan como contactos auxiliares → indican o estado ON/OFF de MCB

★ Indicador amarelo en “AL”:

★ Contacto esquerdo = Auxiliar (estado ON/OFF)

★ Contacto dereito = Alarma (actívase só cando o MCB se dispara por un fallo)

★ Isto significa que podes conectar:

★ Unha luz verde para mostrar "encender"

★ Unha luz vermella ou entrada de PLC para activar "alarma de fallo"

★ Todo desde un único módulo adicional no teu MCB DAB7-63.

Especificacións técnicas

Importante: Este accesorio non se pode usar de forma autónoma; debe montarse directamente nun MCB DAB7-63.

Guía de instalación (dos nosos enxeñeiros de campo)

★ Siga estes pasos para un funcionamento seguro e fiable:

★ Apague o circuíto antes da instalación.

★ Deslice o módulo DAB7-FL no lado esquerdo do DAB7-63 MCB ata que faga clic.

★ Asegure coa cinta de dobre cara incluída (para resistencia ás vibracións).

★ Conecte os cables aos 4 terminais (2 por grupo de contactos):

★ Usar par esquerdo para auxiliar (estado)

★ Usa o par correcto para a alarma (detección de viaxes)

★ Coloque o selector amarelo en "AL" se precisa a función de alarma de fallo.

★ Proba: disparo manualmente o MCB; só o contacto de alarma debería cambiar de estado durante unha viaxe por falla.

★ Consello profesional: etiqueta claramente os teus cables. Moitos técnicos confunden os sinais auxiliares e os sinais de alarma durante a posta en servizo.

Cando debería usar isto en lugar dun contacto auxiliar estándar?

Aplicacións típicas:

★ Monitorización da PDU do centro de datos

★ Caixas combinadoras solares

★ Cadros de control industriais

★ Sistemas de xestión de edificios (BMS)

★ Circuítos de seguridade de ascensores ou HVAC

Preguntas frecuentes

P1: Podo usalo en MCB non CDADA?

A1: Non. O DAB7-FL está deseñado mecánica e dimensionalmente só para interruptores CDADA DAB7-63. Non encaixará con MCB de Schneider, ABB ou Siemens.

P2: Como funciona realmente o contacto de alarma?

R2: Dentro do MCB, un mecanismo de pestillo de disparo móvese de forma diferente durante un disparo por falla térmica/magnética fronte a un apagado manual. O DAB7-FL detecta esta diferenza mecánica e activa o contacto de alarma só durante avarías reais.

P3: Necesito os dous contactos cableados?

A3: Non necesariamente. Podes usar só o auxiliar, só a alarma ou ambos, dependendo da túa lóxica de control. O módulo ofrécelle flexibilidade.

P4: É adecuado para aplicacións solares de CC?

A4: Si! Cunha clasificación DC-12 de 110 V/0,5 A, é ideal para a monitorización de cadeas solares onde precisa detectar fallas da matriz fotovoltaica de forma remota.

P5: Por que escoller CDADA fronte ás marcas xenéricas?

A5: Porque ofrecemos:

● Discriminación verdadeira de fallas (non só detección de posición)

● Integración perfecta con MCB DAB7: sen placas adaptadoras

● Acoplamento mecánico probado en fábrica: sen xogo ou sinais perdidos

● Indicador visual claro (bandeira amarela) para a verificación de campo

● Certificacións globais (CE, CB, RoHS) para proxectos sen complicacións

Nota final de CDADA I+D

Nos sistemas eléctricos modernos, "on/off" non é suficiente: precisa intelixencia. A nosa alarma MCB e contacto auxiliar converte un interruptor simple nun nodo de diagnóstico, axudándoche a crear paneis máis intelixentes e seguros. E como está feito polo mesmo equipo que deseña o MCB, obtén unha sinerxía perfecta, sen adiviñar". — Equipo de Desenvolvemento de Produto CDADA

Listo para pedir? Ofrecemos:

● Descontos a granel para os panelistas

● Unidades MCB + DAB7-FL premontadas (aforrar man de obra)

● Diagramas de cableado gratuítos e exemplos de lóxica PLC
