Que é un disyuntor de CC?

A Interruptor DC é un dispositivo de protección especializado deseñado para interromper circuítos de corrente continua (DC) en condicións de sobrecarga, curtocircuíto ou falla. A diferenza dos interruptores de circuíto de CA que se benefician dos cruces por cero de corrente natural (100-120 veces por segundo a 50/60 Hz), os interruptores de CC deben apagar por forza unarco continuo e unidireccional que carece de propiedades autoextinguíntes inherentes. Esta diferenza fundamental require tecnoloxías sofisticadas de extinción de arco, facendo que os interruptores de CC sexan fisicamente máis grandes, complexos e máis caros que os seus homólogos de CA.

Os interruptores de circuíto de CC funcionan en intervalos de tensión de12V a 1500V DC, con clasificacións actuais que abarcan2A a 2500A. Serven como compoñentes de protección críticos en sistemas solares fotovoltaicos (PV), sistemas de almacenamento de enerxía da batería (BESS), infraestrutura de carga de vehículos eléctricos (EV).Ctura, centros de datos con distribución de enerxía de CC, controis de motores de CC industriais e sistemas eléctricos mariños.

O principal desafío na interrupción de DC reside enfísica de extinción de arcos: Os arcos de CC manteñen columnas de plasma estables con temperaturas superiores a 10.000 °C, o que require alongamento forzado, arrefriamento e desionización a través de campos magnéticos, canaletas de arco e materiais de contacto especializados.

Categorías e configuracións de produtos

Clasificación	Tipo	Rango de corrente/tensión	Características clave
Por Construción	DCMCB (Miniatura)	2A - 125A, 250V - 1000V DC	Montaxe en carril DIN, configuración de disparo fixo, fotovoltaica residencial/comercial
	DCMCCB (Estuche moldeado)	10 A – 2500 A, 500 V – 1500 V CC	Disparos regulables, alto poder de corte, industrial/utilidade
	DCACB (disyuntor de aire)	630 A – 6300 A, 1000 V CC	Deseño extraíble, protección electrónica, distribución de enerxía
	Interruptor DC de estado sólido	100 A – 5000 A, ata 1500 V CC	Baseado en semicondutores, operación <1 ms, sen arco, custo superior
Por voltaxe nominal	Baixa Tensión	12 V - 250 V CC	Automoción, mariña, telecomunicacións
	Media tensión (PV estándar)	250 V - 1000 V CC	Cadenas solares fotovoltaicas, caixas combinadoras, residencial/comercial
	Alta Tensión	1000 V - 1500 V CC	FV a escala de utilidades, almacenamento de batería, carga rápida de vehículos eléctricos
Por configuración de polo	1-Polo	250 V CC	FV de cadea única, CC de baixa tensión
	2 polos (serie)	500 V - 750 V CC	PV de media tensión, conexión en serie bipolar
	3-Polos	750 V CC	Sistemas DC trifásicos, industriais especializados
	4 polos (serie)	1000 V - 1500 V CC	Infraestrutura fotovoltaica de alta tensión, bastidores de baterías, EV
Por Trip Technology	Térmico-magnético	2A - 800A	Sobrecarga bimetálica + curtocircuíto de solenoide, económico
	Electrónica	100A - 2500A	Baseado en microprocesador, curvas axustables, comunicación
	Só magnético	10A - 100A	Só curtocircuíto, protección do motor, operación rápida

Designación crítica:Sensibilidade pola polaridade Os interruptores de CC deben estar marcados conpositivo (+) e negativo (-) terminais, con indicadores de dirección actuais. A instalación de polaridade inversa pode producir fallos catastróficos debido ao comportamento asimétrico do arco .

Funcións básicas e principio de funcionamento

O desafío DC Arc

A diferenza dos arcos de CA que se extinguen de forma natural nos cruces por cero actuais, os arcos de CC presentan desafíos de extinción únicos:

Parámetro	Arco AC	Arco DC
Forma de onda actual	Sinusoidal, cruces por cero cada 10 ms (50 Hz)	Magnitude continua, constante
Tensión de arco	Oscila coa corrente	Estable, require extinción forzada
Extinción do arco	Natural en cruce cero	Requírese alongamento forzado + arrefriamento
Enerxía de arco	Pulsado, media máis baixa	Calor continuo e concentrado
Desgaste de contacto	Moderado	Grave sen a súa extinción adecuada
Oco obrigatorio	Máis pequeno	2-3 veces maior para tensión equivalente

Tecnoloxías de extinción de arcos

Tecnoloxía	Mecanismo	Aplicación	Rendemento
Explosión magnética	A forza de Lorentz F = I × L × B impulsa o arco en placas divisoras a 50-200 m/s	Universal para DC MCB/MCCB	Rotura máis común, rendible, de 10-20 kA
Chute de arco con placas separadoras	Arco dividido en segmentos en serie, arrefriado, desionizado	Estándar en todos os interruptores DC	Compoñente esencial, caída de tensión por placa 30-50V
Imáns permanentes	Imáns de NdFeB (0,1-0,3T) perpendiculares ao camiño do arco	MCB compactos de CC	Sen alimentación externa, temperatura estable ata 150 °C
Bobina de explosión electromagnética	A bobina autoenergizada xera un campo proporcional á corrente de falla	MCCB de alta corrente	A forza aumenta coa protección adaptativa actual
Interrupción do baleiro	Arco extinguido ao baleiro (sen medio ionizable)	Alta tensión DC, especializada	Excelente para >1000 V DC, longa vida, caro
Explosión de aire	O aire comprimido arrefría e estira o arco	Industrial de alta potencia, legado	Alto mantemento, raramente usado en deseños modernos

Física de explosión magnética

A ecuación de forza de Lorentz rexe a manipulación do arco de CC:

F = I × L × B

Onde:

F = Forza no arco (Newtons)

I = Corrente de arco (amperios)

L = lonxitude do arco (metros)

B = Densidade de fluxo magnético (Tesla)

Exemplo de cálculo:

Corrente de arco: 1000 A

Lonxitude do arco: 0,02 m (2 cm)

Campo magnético: 0,2 T

Forza: F = 1000 × 0,02 × 0,2 = 4N

Aceleración: a = 4N / (5×10⁻⁴ kg/m × 0,02 m) = 400.000 m/s²

Esta enorme aceleración conduce o arco a placas divisoras en milisegundos, onde se segmenta, arrefría e apaga.

Contornas de aplicación e casos de uso

Sector Industria	Aplicación específica	Especificacións típicas	Requisitos críticos
Solar fotovoltaica (residencial)	Protección de cordas, caixas combinadoras	10A-32A, 250V-500V DC, 2 polos, curva tipo C	Resistencia UV, carcasa IP65, 20 kA Icu
Solar fotovoltaica (comercial)	Caixa combinada principal, protección do inversor	63A-125A, 500V-1000V DC, 4 polos, 10-20kA Icu	Ambiente alto (60 °C), resistencia á corrente inversa
Solar fotovoltaica (utilidade)	Inversor central, colección DC	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	Coordinación selectiva, seguimento remoto
Almacenamento de enerxía da batería	Protección de bastidor de batería, bus de CC	125A-630A, 750V-1500V DC, disparo electrónico, 4 polos	Protección bidireccional, alta corrente de curtocircuíto
Carga EV	Protección de cargador rápido DC, interfaz de batería	200A-400A, 500V-1000V DC, alta resistencia	Operación frecuente, alta entrada, seguridade SIL 2
Centros de datos	Distribución de 380 V CC, protección UPS	63A-250A, 380V DC, alta ruptura, baixa enerxía	Tempo de inactividade mínimo, coordinación selectiva
Tracción ferroviaria	Metro, tranvía, ferrocarril subministración de corrente continua	1000A-4000A, 750V-1500V DC, DC ACB	Alta resistencia mecánica, resistencia a vibracións
Mariño/Marítimo	Distribución de buques DC, plataformas offshore	100A-400A, 500V DC, resistente á corrosión	Spray salino, tropicalizado, disparo redundante

Proceso de fabricación e fluxo de traballo de produción

Secuencia de fabricación de precisión

IQC de materia prima → Fabricación do sistema de contacto → Montaxe de canal de arco → Integración do sistema magnético → Montaxe do mecanismo → Calibración da unidade de disparo → Montaxe primaria → Probas de alta intensidade → QC final → Embalaxe

Etapas críticas de fabricación

Escenario	Detalles do proceso	Puntos de Control de Calidade
Contacto Fabricación	Puntas de contacto prata-tungsteno (AgW 70/30) ou cobre-tungsteno (CuW 80/20), soldadura a soportes de cobre, conformación de xeometría de barrido	Dureza HV 120-180, resistencia á erosión do arco, resistencia de contacto <1 mΩ, resistencia de soldadura > 80 MPa
Construción de arcos	Placas divisoras de cerámica (6-15 placas dependendo da tensión), guías de arco de aceiro, integración de imán permanente, xeometría optimizada da cámara de arco	Rixidez dieléctrica > 3 kV, tempo de extinción do arco < 10 ms, densidade de fluxo magnético 0,15-0,25 T
Sistema de soplado magnético	Colocación de imáns permanentes NdFeB (grado N52), mecanizado de pezas polares, optimización de circuítos magnéticos, compensación de temperatura	Densidade de fluxo ± 10% tolerancia, coeficiente de temperatura -0,1%/°C, resistencia á desmagnetización
Asemblea de mecanismos	Palanca de arranque/ruptura rápida, almacenamento de enerxía do resorte, conexión sen tropezos, resortes de presión de contacto	Velocidade de apertura do contacto >1,2 m/s, resistencia mecánica 20.000 ciclos, tempo de viaxe <20 ms
Calibración da Unidade de Trip	Calibración de elementos térmicos bimetálicos (± 5 % de precisión), configuración de separación de solenoides magnéticos, verificación da curva tempo-corrente	1,05×En sen viaxe, 1,25×En viaxe <1h, 5×Instantáneo, rexistro de datos
Probas de alta corrente	Probas de inxección primaria a 10kA-20kA, verificación de extinción de arco, medición de aumento de temperatura	Verificación da capacidade de rotura, desgaste de contacto <5% despois da proba, recuperación dieléctrica

Especificacións de materias primas e compoñentes

Compoñente	Especificación do material	Estándares de provedores	Propiedades clave
Principais Contactos	Prata-tungsteno (AgW 70/30) ou cobre-tungsteno (CuW 80/20)	ASTM B702, IEC 60368	Alta resistencia á erosión do arco, anti-soldadura, condutividade 45-55% IACS
Placas de arco	Cerámica de alúmina (Al₂O₃ 95%) ou esteatita	IEC 60672	Resistencia á calor >1200°C, rigidez dieléctrica >15kV/mm, extinción do arco
Imáns permanentes	NdFeB N52 (neodimio-ferro-boro)	IEC 60404-8-1	Remanencia 1,48 T, coercitividad >1000 kA/m, temperatura estable ata 150 °C
Pezas de poste magnético	Aceiro baixo carbono 1008 ou aceiro siliconado	ASTM A1008	Alta permeabilidade, baixa remanencia, guía de fluxo magnético
Estuche Moldeado	BMC (DMC-2) termoendurecible ou PA66 GF30	IEC 60664-1, UL 94 V-0	Índice de seguimento >600 V, resistencia á calor 180 °C, contención de arco
Contacte con Springs	Cobre berilio (CuBe2) ou aceiro inoxidable 301	ASTM B196	Vida á fatiga > 50.000 ciclos, presión constante, resistencia á corrosión
Terminais	Cobre C11000 con estaño ou prata	ASTM B187	Densidade de corrente 1,5-2,0 A/mm², baixa resistencia de contacto, resistencia á oxidación
Elementos bimetálicos	Inconel/composto de aceiro pasivo	ASTM B388	Taxa de deflexión 0,2 mm/°C, estabilidade ±3%, precisión de calibración ±5%
Compoñentes electrónicos (para unidades de control electrónicas)	PCB de grao industrial, sensores Hall, procesadores ARM	IEC 60721-3-3	Funcionamento de -25 °C a +70 °C, nivel EMC 3, compatible con SIL 2

Protocolos de cumprimento de normas e probas

Marco de Normas Internacionais

Estándar	Ámbito	Valoracións aplicables
IEC 60947-2	Aparellos de baixa tensión - Interruptores (inclúe CC)	Estándar universal para interruptores DC de ata 1500 V DC
IEC 60898-2	Interruptores automáticos para operación de CC (doméstica)	MCB CC de ata 125 A, 220 V CC (1 polo), 440 V CC (2 polos)
IEC 61643-31	SPD para aplicacións fotovoltaicas	Coordinación de protección contra sobretensións de CC con interruptores
GB/T 14048.2	Estándar nacional chinés	Certificación CCC para o mercado de China

Requisitos críticos de proba de CC:

Proba de corrente de carga de CC crítica: Verificación da corrente de corte onde o tempo de arco aumenta significativamente

Capacidade de corte en curtocircuíto: Probado a máxima tensión de CC cunha constante de tempo especificada (relación L/R)

Rendemento de sobrecarga: Verificación da viaxe térmica a 1,45×In durante 1 hora

Probas de tipo obrigatorias (IEC 60947-2 para CC)

Categoría de proba	Proba específica	Criterios de aceptación
Aumento da temperatura	Corriente continua a nominal In	Terminais ≤80K (prata), ≤65K (desnudos), caixa ≤40K
Propiedades dieléctricas	Resistencia a frecuencia eléctrica (2,5 kV-3,5 kV/1 min), impulso (8 kV)	Sen avaría, sen flashover
Características de disparo	Sobrecarga: 1.05×In (sen viaxe), 1.25×In/1.45×In (viaxe dentro dos límites)	Tempos de disparo convencionais por curva
	Curtocircuíto: 5×In, 10×In viaxe instantánea	<20 ms de operación
Desempeño operativo	Mecánica: 20.000 ciclos; Eléctrico: 10.000 ciclos	<5 % de deriva de parámetros
Rotura de curtocircuíto	Icu (último), Ics (servizo) a tensión de CC nominal	Interrupción exitosa, sen soldadura por contacto
Corriente de carga CC crítica	Verificación dos límites de tempo de arco	Sen arco excesivo dentro do rango nominal
Verificación de explosión magnética	Tempo de extinción do arco, integridade da cámara de arco	<10 ms de duración do arco, sen rotura da cámara
Ambiental	Calor húmido, frío, calor seco, vibración	Funcional despois do acondicionamento

Normas de control e inspección de calidade da fábrica

QC do material entrante (IQC)

Material	Elementos de inspección	Plan de mostraxe	Equipos
Consellos de contacto de tungsteno	Densidade, dureza, contido en prata, tolerancia dimensional	Por lote	Espectrómetro, Durómetro, CMM
Imáns de NdFeB	Remanencia, coercitividade, coeficiente de temperatura, chapado	Por lote	Histéresis, bobina de Helmholtz
Placas de cerámica	Rixidez dieléctrica, resistencia ao choque térmico, dimensións	Por lote	Probador dieléctrico, cámara de choque térmico
Portadores de cobre	Condutividade, dureza, espesor de chapa	Por lote	Medidor de condutividade, micrómetro, XRF
Plástico termoendurecible	Contido de vidro, viscosidade, tempo de curado, inflamabilidade	Por lote	DSC, indexador de fluxo de fusión, aparello UL 94

Control de calidade en proceso (IPQC)

Estación	Parámetros de control	Frecuencia	Método
Soldadura de contacto	Temperatura 800-850 °C, atmosfera, forza das articulacións	Cada 100 unidades	Termopar, comprobador de cizallamento, metalografía
Colocación do imán	Verificación de polaridade, densidade de fluxo, aliñamento	Cada unidade	Fluxómetro, sistema de visión
Montaxe de rampa de arco	Espazamento entre placas, aliñación do imán, xeometría do corredor	Cada 50 unidades	Indicadores de ir/non ir, cartografía de densidade de fluxo
Calibración do mecanismo	Velocidade de apertura, presión de contacto, forza de disparo	Cada unidade	Cámara de alta velocidade, medidor de forza, banco automatizado
Proba de unidades de viaxe	Curva tempo-corrente, viaxe instantánea, compensación ambiental	Cada unidade	Probador de inxección primaria (10.000 A), rexistro de datos

Control de calidade final (FQC) e QC de saída (OQC)

Elemento de proba	Estándar	Tamaño da mostra
Verificación da marca de polaridade	Corrixe a marcación de dirección +/-/actual	100 %
Resistencia de contacto	<1 mΩ por polo	100 %
Tensión soportada dieléctrica	2,5 kV AC/1 min	100 %
Resistencia de illamento	> 100 MΩ @ 500 V CC	100 %
Características de disparo	Verificación de 1,05×In, 1,25×In, 5×In, 10×In	100 %
Función de explosión magnética	Proba de extinción de arco a corrente nominal	100 %
Funcionamento mecánico	10 ciclos ON-OFF, funcionamento suave	100 %
Inspección visual e dimensional	Despeje, fuga, marcado de permanencia	100 %
Mostraxe de alta corrente	Verificación da capacidade de corte (10 kA)	AQL 0,65
Integridade do envase	Proba de caída, vibración (ISTA 3A)	Por lote

Infraestrutura de produción e capacidade de fabricación

Equipos avanzados de produción

Categoría de equipos	Especificación da máquina	Función	Capacidade
Contacto Fabricación	Forno de soldadura ao baleiro (10⁻³ mbar, 900 °C)	Soldadura por contacto tungsteno-prata	5.000 contactos/día
Montaxe de imáns	Colocación automática de imáns con detección de polaridade	Integración magnética NdFeB, verificación de fluxo	3.000 asembleas/día
Produción de Arc Chute	Prensado de placas cerámicas, cocción, metalización	Fabricación de placas separadoras	10.000 placas/día
Asemblea de mecanismos	Células de montaxe de traballo	Montaxe de alta velocidade, calibración	2.000 unidades/día por liña
Equipos de proba	Equipo de proba de inxección primaria (capacidade de 20.000 A CC)	Verificación de viaxe de alta corrente	300 unidades/día
	Cámara de proba de extinción de arcos (imaxes de alta velocidade)	Análise do comportamento do arco, verificación de explosión	50 unidades/día
	Cámara de proba ambiental (temperatura, humidade, vibracións)	Conformidade IEC 60068-2	100 unidades/día

Capacidade de produción e prazos de entrega

Categoría do produto	Capacidade mensual	Prazo de entrega estándar	Capacidade de orde urxente
MCB CC 1P/2P (10A-63A, 250V-500V)	200.000 unidades	4-5 semanas	5 días
MCB DC 4P (63A-125A, 1000V)	100.000 unidades	4-5 semanas	7 días
MCCB CC (125A-400A, 500V-1000V)	30.000 unidades	4-5 semanas	10 días
MCCB CC (630A-1600A, 1000V-1500V)	10.000 unidades	4-5 semanas	2 semanas
CC de alta tensión (1500 V+, especializado)	Base do proxecto	8-12 semanas	4 semanas

Enxeñaría e Estrutura do Equipo Técnico

Departamento	Persoal	Pericia	Responsabilidades
Enxeñaría I+D	5 enxeñeiros	Física de arcos de CC, simulación de campos magnéticos, materiais de contacto, electrónica de potencia	Desenvolvemento de novos interruptores de CC, carteira de patentes (más de 35 patentes), innovación HVDC
Enxeñaría de Procesos	20 enxeñeiros	Soldadura ao baleiro, montaxe de imáns, procesamento cerámico, automatización	Optimización da produción, mellora do rendemento (>98%), integración da Industria 4.0
Proba e validación	15 enxeñeiros	Probas de CC de alta corrente, análise de extinción de arco, simulación ambiental, EMC	Coordinación de probas de tipo (IEC 60947-2), análise de fallos, certificación
Enxeñaría de Aplicacións	12 enxeñeiros	Deseño solar fotovoltaico, sistemas de almacenamento de baterías, carga de vehículos eléctricos, microredes de CC	Soporte técnico ao cliente, deseño do sistema, coordinación selectiva
Garantía de Calidade	30 técnicos	ISO 9001, ISO 14001, control estatístico de procesos, laboratorio de metroloxía	Auditoría de provedores, auditoría de procesos, acción correctiva, xestión da calibración

Por que a nosa fabricación de interruptores de CC se diferencia

A nosa instalación de produción representa15 anos de especialización en protección de circuítos de CC, proporcionando interruptores que superan os estándares mundiais a través de:

Experiencia en física de arcos: deseños patentados de explosión magnética con xeometría de forza de Lorentz optimizada, logrando unha extinción de arco <10 ms a 1500 V CC

Integración vertical: soldadura de contacto de tungsteno-prata interna, conxunto de imáns NdFeB e fabricación de canaletas de arco de cerámica que garanten un control de calidade completo

Probas de infraestrutura: + 4 millóns de dólares investidos en laboratorios de CC de alta corrente capaces de realizar probas de interrupción de 20.000 A, imaxes de alta velocidade de extinción de arcos (100.000 fps) e simulación ambiental

Foco das enerxías renovables: Deseños especializados para solar fotovoltaico (1000V-1500V), almacenamento de baterías (protección bidireccional) e carga de vehículos eléctricos (alta resistencia a irrupción)

Innovación de estado sólido: Desenvolvemento de interruptores de CC baseados en semicondutores para operación <1 ms en aplicacións críticas de protección de baterías

Para especificacións técnicas, coordinación de protección solar fotovoltaica, deseño de sistemas de almacenamento de baterías ou programación de auditorías de fábrica, o noso equipo de enxeñería ofrece consulta directa para garantir que os seus sistemas de alimentación de CC cumpran os requisitos de seguridade e os obxectivos de fiabilidade operativa.

View as

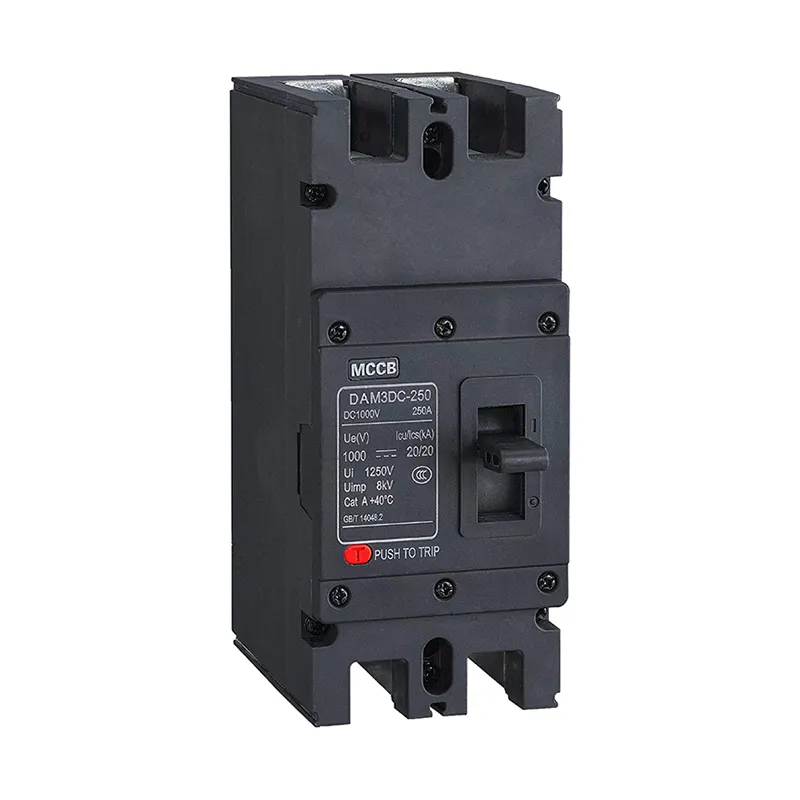

Interruptor de circuito de caja moldeada de 1000 V CC

CDADA é un fabricante fiable en China, pode ofrecer un interruptor de circuíto de caixa moldeada de 1000 V CC en todo o mundo. É de ata 800 A, conforme a IEC, para redes solares fotovoltaicas e CC. Opcións 2P/4P, corte de 20–40kA, con illamento e accesorios. Montaxe en panel ou DIN. Confiado polos integradores solares globais.

Ver máis >> Enviar consulta >>

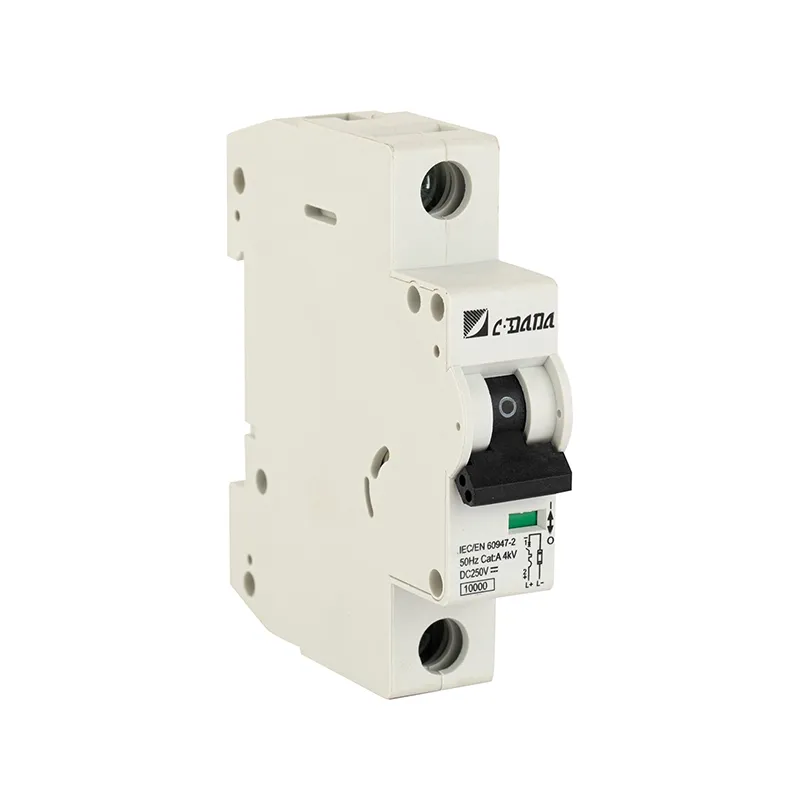

Interruptor en miniatura de 250 V CC
