Que é un disyuntor de caixa moldeada?
A Disyuntor de caixa moldeada (MCCB)é un dispositivo de protección de baixa tensión compacto e pechado deseñado para protexer os sistemas de distribución eléctrica contra sobrecargas, curtocircuítos e fallas a terra. Encapsulado dentro de acarcasa de plástico termoendurecible, os MCCB funcionan a tensións nominales de ata690 V CA (50/60 Hz)con clasificacións actuais que van desde10A a 2000A, que serve como dispositivo de protección de cabalo de batalla en aplicacións industriais, comerciais e de infraestrutura.
A característica definitoria dos MCCB reside nos seusconstrución de caixa moldeada—Unha carcasa de plástico termoendurecible de alta resistencia que proporciona illamento de Clase II (illamento dobre) entre os compoñentes internos activos e a interface de funcionamento externa. Este deseño garante a seguridade do operador mantendo unhas dimensións compactas e altas capacidades de rotura ata100 kA a 380/415 V.
A diferenzaDisyuntores de aire (ACB), función de MCCBdeseños fixos e non sostibles(na maioría dos casos) con mecanismos internos selados, que ofrecen unha protección rendible para os circuítos de distribución secundarios onde non se require un acceso regular ao mantemento.
Categorías e configuracións de produtos MCCB
| Clasificación | Tipo | Rango actual | Características clave |
| Tecnoloxía de Trip Unit | Térmico-magnético | 10A - 800A | Sobrecarga bimetálica + curtocircuíto magnético, configuración fixa/regulable, económica |
| LSIG electrónico | 100A - 2000A | Baseado en microprocesador, curvas axustables, con capacidade de comunicación, protección precisa | |
| Método de instalación | Fixo | 10A - 2000A | Conexión directa de barras, instalación permanente, menor custo |
| Enchufe | 100A - 1600A | Corpo montado na base, extraíble para mantemento, tempo de inactividade reducido | |
| Retirada | 250A - 2000A | Mecanismo de extracción, capacidade de illamento total, persianas de seguridade | |
| Configuración de polos | 2-Polo | 10A - 800A | Sistemas monofásicos, aplicacións DC |
| 3-Polos | 10A - 2000A | Aplicacións industriais trifásicas estándar | |
| 4 polos | 16A - 2000A | Trifásico con protección neutra, configuración neutra axustable (50-100%) | |
| Capacidade de rotura | Estándar (S1) | 16 kA - 50 kA | Distribución xeral, redes de baixo nivel de fallo |
| Alto (H1) | 65 kA - 85 kA | Red industrial, centros de control de motores | |
| Ultra alto (H2/H3) | 100 kA - 200 kA | Xeración de enerxía, industria pesada, infraestruturas | |
| Categoría de selectividade | Categoría A | ≤400A | Sen atraso intencionado de curta duración, viaxe instantánea |
| Categoría B | ≥400A | Resistencia a curto prazo (Icw), coordinación selectiva con atraso |
Arquitectura de tamaño de cadro:
Marco compacto: 10A – 160A (montaxe en panel, compatible con carril DIN)
Marco medio: 160A – 630A (Protección de motor, cadros de distribución)
Marco grande: 630A – 1600A (distribución principal, sistemas de barras)
Marco Maxi: 1600A – 2000A (Infraestrutura, xeración de enerxía)
Funcións básicas e capacidades de protección
Funcións fundamentais de protección
| Función | Mecanismo | Parámetros técnicos |
| Protección contra sobrecarga (L) | Expansión térmica de banda bimetálica | 0,7 – 1,0 × En configuración, curva de tempo inverso, ambiente de referencia de 40 °C |
| Curtocircuíto instantáneo (I) | Émbolo electromagnético de solenoide | Fixo: 5-10 × In, Axustable: 2-15 × In, operación <20 ms |
| Retardo de curtocircuíto (S) | Circuito electrónico de temporización | 0,1 s – 0,5 s de atraso, 2-10 × Na configuración, coordinación selectiva |
| Fallo a terra (G) | Detección de corrente de suma vectorial | 20-100 % de In, retardo de 0,1 s-1,0 s, balance de núcleo ou método residual |
| Limitación de corrente | Sistema de contacto de repulsión de alta velocidade | Tempo de apertura <10 ms (≤630A), <15ms (≤1600A), redución de enerxía de paso |
| Descarga de subtensión | Bobina de detección de tensión | 35-70% Un disparo, 0,1s-3s de retardo axustable |
Características avanzadas da unidade de viaxe electrónica
As versións modernas baseadas en microprocesadores proporcionan:
Detección de RMS verdadeiro: Medición precisa de formas de onda distorsionadas
Enclavamiento selectivo de zona (ZSI): Coordinación do dispositivo de entrada e ata o bus
Protocolos de comunicación: Integración Modbus, Profibus, Ethernet/IP, BACnet
Monitorización da calidade da enerxía eléctrica: Tensión, corrente, factor de potencia, harmónicos, medición de enerxía
Mantemento preditivo: Indicación de desgaste dos contactos, contador de operacións, monitorización de temperatura
Contornas de aplicación e casos de uso
| Sector Industria | Aplicación específica | Especificacións típicas |
| Edificios comerciais | Cadros de distribución principais, cadros, medición de arrendatarios | 125A-800A, magnético térmico, enchufable, 25-65kA Icu |
| Centros de datos | Distribución de UPS, protección de PDU, derivaciones de barras | 250A-1600A, LSIG electrónico, 100kA+ Icu, habilitado para comunicación |
| Plantas de Manufactura | Centros de control de motores, máquinas ferramenta, equipos de soldadura | 63A-630A, curvas de protección do motor, limitación de corrente, 65kA Icu |
| Petróleo e Gas | Plataformas de perforación, refinerías, plataformas offshore | 400A-1600A, tropicalizado (T2), resistente á corrosión, 85kA Icu |
| Enerxías Renovables | Caixas combinadoras solares, aparellos de turbina eólica, almacenamento de baterías | 250 A-1250 A, capacidade de 1000 V CC, rango de temperatura ampliado (-25 °C a +70 °C) |
| Infraestrutura | Potencia de tracción do metro, sistemas de equipaxe do aeroporto, tratamento de auga | 800A-2000A, extraíble, alta resistencia mecánica (más de 10.000 ciclos) |
| Asistencia sanitaria | Distribución principal do hospital, equipos de imaxe médica, enerxía de emerxencia | 400A-1600A, 4 polos con protección neutra, compatibilidade de transferencia de dobre fonte |
Proceso de fabricación e fluxo de traballo de produción
Secuencia de fabricación de precisión
Materia prima IQC → Moldeo de plástico termoendurecible → Fabricación do sistema de contacto → Montaxe de canal de arco → Integración de mecanismos → Instalación da unidad de disparo → Montaxe primaria → Calibración e probas → QC final → Embalaxe
Etapas críticas de fabricación
| Escenario | Detalles do proceso | Puntos de Control de Calidade |
| Moldeo de plástico termoendurecible | Moldeo por inxección BMC (Bulk Molding Compound) a 150-180°C, 1500-3000 bar de presión, 60-120s de tempo de curado | Tolerancia dimensional ±0,1 mm, acabado superficial Ra 1,6, índice de seguimento >600 V, inflamabilidade UL 94 V-0 |
| Contacte a Fabricación do Sistema | Contactos de cobre plateado (AgNi 90/10 ou AgCdO), brazos de contacto mecanizados por CNC, soldadura en atmosfera de nitróxeno | Espesor de prata 8-12μm (verificación XRF), resistencia de contacto <100μΩ, dureza HV 100-150 |
| Construción de arcos | Placas divisoras de aceiro (ferromagnéticas), reixas de arco cerámico, cámaras de desionización, xeometría optimizada do corredor de arco | Verificación da densidade de fluxo magnético, rigidez dieléctrica 2,5 kV, consistencia dimensional ± 0,05 mm |
| Montaxe do mecanismo operativo | Sistemas de carga de resorte de aceiro, mecanismos de fabricación/rotura rápida, anulación sen tropezos, resortes de almacenamento de enerxía | Consistencia de par ±5%, resistencia mecánica 10.000 ciclos, forza de disparo 5-15N |
| Integración de unidades de viaxe | Calibración térmica bimetálica (Inconel/cobre), bobinado magnético, conxunto de PCB electrónico, programación de firmware | Verificación da curva tempo-corrente, ± 10 % de precisión de corrente, ± 20 % de precisión de tempo a 2 × In |
| Asemblea Final | Construción modular, marcado de par de terminal, selado de tapas de axuste, integración do mecanismo de asa | Resistencia dieléctrica 3 kV/1 min, resistencia de illamento > 100 MΩ, verificación do aliñamento dos contactos |
Especificacións de materias primas e compoñentes
| Compoñente | Especificación do material | Estándares de provedores | Propiedades clave |
| Carcasa Moldeada | BMC (composto de moldeo a granel) DMC-2 ou poliéster reforzado con fibra de vidro SMC | IEC 60664-1, UL 94 V-0 | Índice de seguimento >600V, resistencia térmica 180°C, rigidez dieléctrica >15kV/mm |
| Principais Contactos | Cobre electrolítico (Cu-ETP) C11000 + Plateado-níquel (AgNi 90/10) | ASTM B152, IEC 60368 | Condutividade ≥100% IACS, resistencia á erosión do arco, estabilidade á oxidación |
| Arco de contactos | Carburo de prata-tungsteno (AgWC 70/30) ou cobre-tungsteno (CuW 80/20) | ASTM B702 | Alta resistencia á erosión do arco, baixa tendencia de soldeo, resistencia de contacto <200μΩ |
| Contacte con Springs | Cobre berilio (CuBe2 C17200) ou aceiro inoxidable 301 | ASTM B196, ASTM A240 | Vida útil > 20.000 ciclos, presión de contacto constante 8-12 N/mm² |
| Placas divisoras de arco | Aceiro laminado en frío SPCC-SD con revestimento cerámico | JIS G 3141 | Permeabilidade magnética > 2000, resistencia á calor > 1000 ° C, eficiencia de extinción do arco |
| Resortes operativos | Acero al carbono templado al aceite SWOSC-V o acero inoxidable 17-7PH | JIS G 3560 | Resistencia á tracción 1800-2000MPa, resistencia á relaxación <5% aos 20 anos |
| Elementos bimetálicos | Composite Inconel/cobre (ASTM TM2) ou aceiro/latón pasivo | ASTM B388 | Taxa de deflexión 0,15-0,25 mm/°C, estabilidade ±3% durante 20 anos |
| Compoñentes electrónicos | PCB de grao industrial, sensores de efecto Hall, procesadores ARM Cortex | IEC 60721-3-3, IEC 61000 | Temperatura de funcionamento -25 °C a +70 °C, nivel de inmunidade EMC 3 |
| Terminais | Cobre T2 (C11000) con estaño ou niquelado | ASTM B187 | Densidade de corrente 1,2-1,5 A/mm², torque soportado 15-50 Nm |
Protocolos de cumprimento de normas e probas
Marco de Normas Internacionais
| Estándar | Ámbito | Valoracións aplicables |
| IEC 60947-2 | Aparatos de baixa tensión - Interruptores automáticos | Base global para o deseño, o rendemento e as probas de MCCB |
| EN 60947-2 | Versión europea harmonizada | Marcado CE, conformidade co mercado da UE |
| GB/T 14048.2 | Equivalente do estándar nacional chinés | Certificación CCC, mercado de China |
Probas de tipo obrigatorias (IEC 60947-2)
| Categoría de proba | Proba específica | Criterios de aceptación |
| Rendemento dieléctrico | Resistencia a frecuencia eléctrica (2 kV-3 kV/1 min) | Sen avaría, sen flashover, corrente de fuga <2mA |
| Tensión de resistencia de impulso (8 kV 1,2/50 μs) | Sen descarga perturbadora | |
| Aumento da temperatura | Corriente continua a nominal In | Terminais ≤80K (plateados), ≤65K (cobre pelado), caixa ≤40K |
| Rotura de curtocircuíto | Capacidade de rotura final (Icu) - 3 operacións | Interrupción exitosa, sen danos permanentes, recuperación dieléctrica |
| Capacidade de corte do servizo (Ics = 50-100% Icu) | 3 operacións, servizo continuo, desgaste dos contactos <50% | |
| Resistencia a curto prazo | Icw durante 0,5 s ou 1 s (só a categoría B) | Sen deformación, soldadura por contacto ou danos no illamento |
| Resistencia mecánica | Operacións sen carga (normalmente 8.000-20.000 ciclos) | Deriva de parámetros <5%, sen fallas mecánicas, consistencia de par |
| Resistencia eléctrica | Operacións de carga a corrente nominal (normalmente 1.000-6.000 ciclos) | Desgaste por contacto <50%, mantense as características de viaxe |
| Verificación da unidade de viaxe | Liberación de sobrecarga a 1,05 × in (sen viaxe), 1,3 × in (viaxe <2 h) | Cumprimento do tempo de disparo convencional |
| Disparador de curtocircuíto a 5×In, 10×In | Funcionamento instantáneo <0,1 s | |
| Limitación de corrente | Verificación da enerxía de paso (I²t). | Limitación da corrente de pico, redución de enerxía vs |
Normas de control e inspección de calidade da fábrica
QC do material entrante (IQC)
| Material | Elementos de inspección | Plan de mostraxe | Equipos |
| Composto plástico BMC | Contido de fibra de vidro, viscosidade, características de cura | Por lote, verificación COA | Reómetro, analizador DSC |
| Contactos de cobre | Pureza química (≥99,9%), condutividade, dureza | AQL 0.65, ISO 2859 | Espectrómetro, conductímetro |
| Chapado en prata | Espesor 8-12μm (XRF), adherencia (proba de cinta), porosidade | 100 % visual, 5 % comprobación XRF | Fluorescencia de raios X, microscopio metalúrxico |
| Tiras bimetálicas | Velocidade de deflexión, estabilidade, resistencia | Por lote, proba de mostra | Forno térmico, ponte de resistencia |
| Compoñentes de aceiro | Dureza HRC 38-45, tolerancia dimensional | AQL 1.0 | Durómetro Rockwell, CMM |
| Compoñentes electrónicos | Proba de función, verificación de parámetros, soldabilidade | 100% AOI, 5% funcional | Medidor LCR, osciloscopio, inspección de raios X |
Control de calidade en proceso (IPQC)
| Estación | Parámetros de control | Frecuencia | Método |
| Moldeo por inxección | Temperatura 150-180°C, presión 1500-3000 bar, tempo de curado | Cada ciclo | Monitorización SCADA, gráficos SPC |
| Contacto asemblea | Intervalo de contacto, presión, aliñamento, espesor de prata | Cada 100 unidades | Medidor de forza, comparador óptico, XRF |
| Montaxe de rampa de arco | Espazamento entre placas divisoras, integridade do circuíto magnético | Cada 50 unidades | Medidores de paso/non paso, medidor de densidade de fluxo |
| Calibración do mecanismo | Forza de carga de resorte, función sen tropezos, operación de conmutación | Cada unidade | Banco de probas automatizado, curvas forza-desprazamento |
| Proba de unidades de viaxe | Verificación da curva tempo-corrente, compensación ambiental | 100 % | Equipo de proba de inxección primaria (500A-10.000A), rexistro de datos |
Control de calidade en proceso (IPQC)
| Elemento de proba | Estándar | Tamaño da mostra |
| Tensión soportada dieléctrica | 2,5 kV CA/1 min (≤690 V nominal) | 100 % |
| Resistencia de illamento | > 100 MΩ @ 500 V CC | 100 % |
| Resistencia de contacto | <100 μΩ por polo en In nominal | 100 % |
| Características do tempo | Tempo de peche/viaxe, resistencia mecánica 5 ciclos | 100 % |
| Verificación da curva de viaxe | 1,05×In (sen viaxe), 1,3×In ou 2,5×In (viaxe) | 100 % |
| Inspección visual e dimensional | Cero defectos en dimensións críticas (clasificación IP, marcado) | 100 % |
Infraestrutura de produción e capacidade de fabricación
Equipos avanzados de produción
| Categoría de equipos | Especificación da máquina | Función | Capacidade |
| Moldeo por inxección termoendurecible | Prensa de inxección BMC de 300 toneladas (Buhler/Engel) | Caso MCCB, cuberta, produción de carcasa de arco | 2.000 casos/día |
| Centro de mecanizado CNC | Centro de mecanizado vertical de 5 eixes (Mazak/DMG Mori) | Mecanizado de precisión por contacto, xeometrías complexas | 8.000 conxuntos de contactos/mes |
| Estampación e conformación | Prensa de troquel progresivo de 100 toneladas | Formación de barras de cobre, produción de resortes de contacto | 15.000 compoñentes/día |
| Tratamento de superficies | Liña automatizada de plateado | Control de espesor de placa de contacto 8-12μm | 3.000 kg/día |
| Asemblea | Células de montaxe de traballo | Montaxe de mecanismos, operacións críticas de coherencia | 1.000 unidades/día por liña |
| Equipos de proba | Set de proba de inxección primaria de 10.000 A de capacidade | Verificación de viaxe de alta corrente, gravación de curvas | 300 unidades/día |
| Banco de probas de resistencia mecánica (20.000 ciclos automatizados) | Proba de vida útil, seguimento do desgaste | 100 unidades simultáneas | |
| Cámara de proba EMC (3m/10m, Teseq/Keysight) | Verificación da compatibilidade electromagnética | 50 unidades/día |
Capacidade de produción e prazos de entrega
| Categoría do produto | Capacidade mensual | Prazo de entrega estándar | Capacidade de orde urxente |
| MCCB compacto (10A-160A) | 50.000 unidades | 4-5 semanas | 3 días (compoñentes en stock) |
| MCCB mediano (160A-630A) | 20.000 unidades | 4-5 semanas | 5 días |
| MCCB grande (630A-1600A) | 8.000 unidades | 4-5 semanas | 7 días |
| Maxi MCCB (1600A-2000A) | 2.000 unidades | 4-6 semanas | 10 días |
| Unidades electrónicas de viaxe | 15.000 unidades | 4-5 semanas | 3 días |
Enxeñaría e Estrutura do Equipo Técnico
| Departamento | Persoal | Pericia | Responsabilidades |
| Enxeñaría I+D | 5 enxeñeiros | Sistemas de enerxía, deseño electromagnético, software embebido, ciencia dos materiais | Desenvolvemento de novos produtos, personalización, carteira de patentes (más de 50 patentes) |
| Enxeñaría de Procesos | 20 enxeñeiros | Moldeo termoendurecible, mecanizado de precisión, automatización, Lean manufacturing | Optimización da liña de produción, documentación SOP, mellora do rendemento (>98%) |
| Proba e validación | 15 enxeñeiros | Probas de alta potencia, simulación ambiental, enxeñaría de fiabilidade, EMC | Coordinación de probas de tipo, análise de fallos, xestión da certificación (IEC, UL, CCC) |
| Enxeñaría de Aplicacións | 12 enxeñeiros | Protección do sistema de potencia, coordinación selectiva, arranque do motor, posta en marcha en campo | Soporte técnico ao cliente, deseño do esquema, posta en servizo do sitio |
| Garantía de Calidade | 25 técnicos | ISO 9001, ISO 14001, IATF 16949, control estatístico de procesos (SPC) | Auditoría de provedores, auditoría de procesos, xestión de accións correctivas, laboratorio de metroloxía |
Certificacións e documentación de conformidade
| Certificación | Organismo emisor | Ámbito | Validez |
| ISO 9001:2015 | TÜV SÜD / SGS / Bureau Veritas | Sistema de xestión da calidade | Vixilancia anual |
| Proba de tipo IEC 60947-2 | KEMA/DEKRA, Intertek | Seguridade e rendemento do produto | Por serie de produtos |
| CCC (China) | CQC (Centro de Certificación de Calidade de China) | Certificación obrigatoria chinesa | Vixencia de 5 anos |
| Marcado CE | Organismo Notificado Intertek | Acceso ao mercado da UE | Dependente do deseño |
Por que a nosa fabricación de MCCB se diferencia
A nosa instalación de produción representa40 anos de especializaciónna fabricación de interruptores de caixa moldeada, entregando produtos que superan os estándares mundiais a través de:
Integración vertical: A composición interna de BMC, o recubrimento de contactos de precisión e a fabricación de unidades electrónicas de control aseguran un control de calidade completo e unha optimización de custos
Tecnoloxía de moldaxe avanzada: Prensas de inxección termoendurecibles de 300 toneladas con manipulación de material automatizada e monitorización de procesos en tempo real (integración SCADA)
Probas de infraestrutura: máis de 3 millóns de dólares investidos en laboratorios de alta potencia capaces de verificar un curtocircuíto de 200 kA e unha simulación ambiental completa
Estratexia de certificación global: Cumprimento de varios estándares que permite a entrada ao mercado sen problemas en máis de 100 países sen probas redundantes
Capacidade de personalización: desde revestimentos tropicais especializados ata protocolos de comunicación propietarios e configuracións de montaxe únicas, deseñamos a súa especificación.
Para especificacións técnicas, estudos de coordinación selectiva, curvas de protección de motores ou programación de auditorías de fábrica, o noso equipo de enxeñería ofrece consulta directa para garantir que a súa arquitectura de distribución de enerxía cumpra os requisitos de protección e os obxectivos de continuidade operativa.
- View as
Interruptor automático de caixa moldeada de tipo fixo
Disyuntor de circuíto de caixa moldeada de tipo fixo (MCCB) de alta calidade e avanzado de Shanghai DADA Electric, certificado (CE, CB, ASTA), protección térmica magnética, 12,5 A–1600 A. Ideal para paneis industriais e comerciais. Fácil montaxe en carril DIN ou panel. Benvidos pedidos de OEM e a granel, escolla CDADA como provedor con confianza.

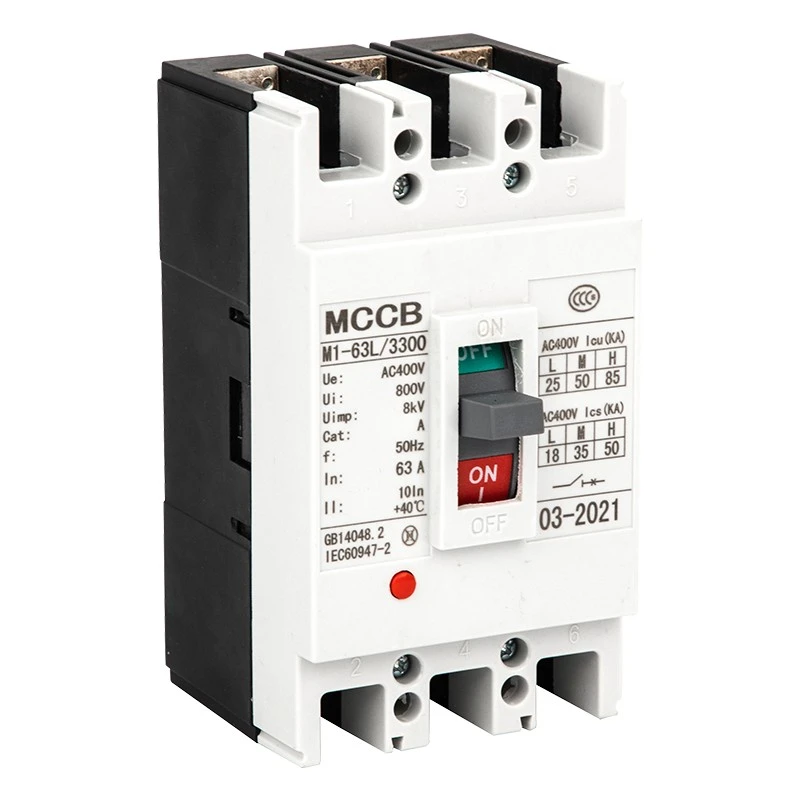

Disyuntor de caixa moldeada CM1
Este disyuntor de caixa moldeada CDADA CM1 (MCCB) está construído para compras a granel, con certificación IEC60947-2 e un rendemento estable para sistemas de enerxía industriais. O CM1 MCCB utiliza unha estrutura de alta resistencia e un mecanismo de disparo fiable, fácil de instalar e manter. Combina protección intelixente cun deseño duradeiro, garantindo unha longa vida útil na distribución de enerxía e aplicacións industriais pesadas.

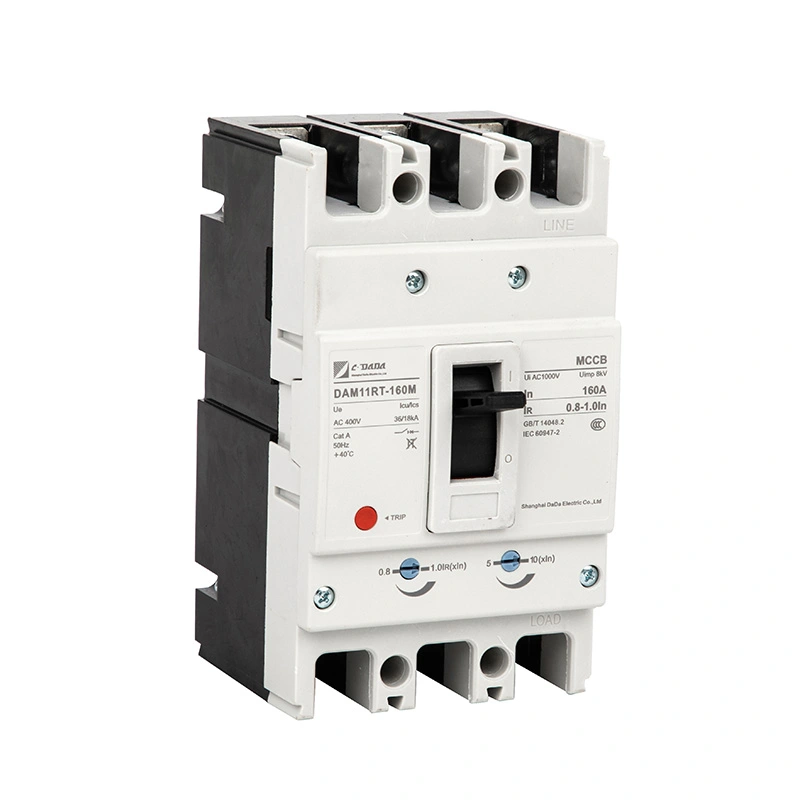

MCCB termomagnético axustable de 160 A
