MCCB termomagnético axustable

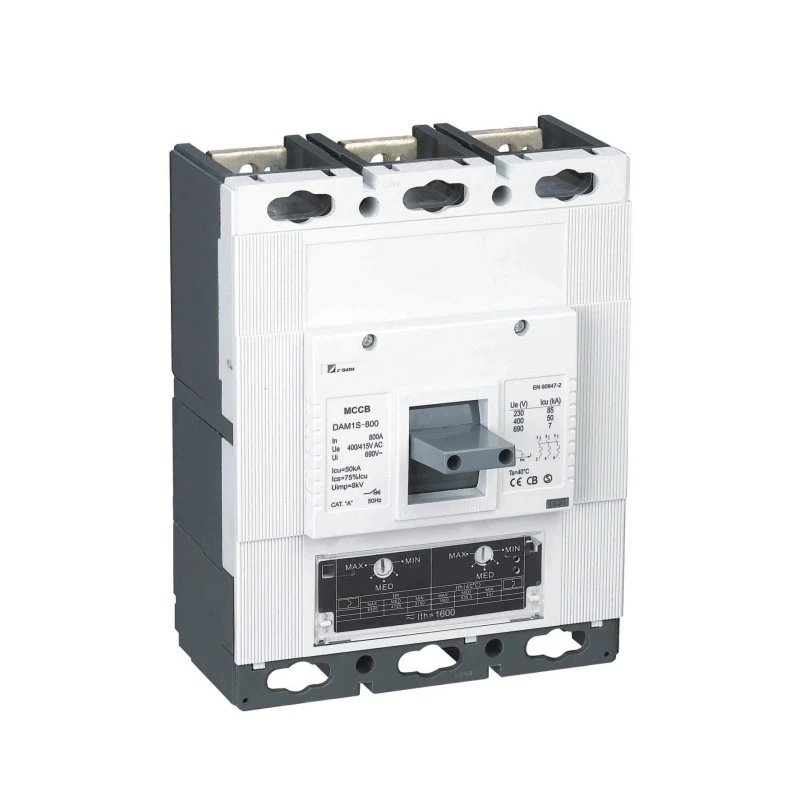

O MCCB axustable magnético térmico da serie CDADA DAM1, deseñado por Shanghai DADA Electric, un provedor fiable, ofrece protección contra sobrecargas e curtocircuítos totalmente personalizable para aplicacións esixentes de baixa tensión. Con unha potencia nominal de ata 1600 A a 400 V/415 V, este interruptor 3P/4P presenta un axuste independente dos limiares de disparo térmicos (70–100% In) e magnéticos (5–10×In), o que permite unha coordinación óptima en sistemas de distribución complexos.

Certificado CE, CB, ASTA, KEMA, SEMKO e RoHS, cumpre coas normas ambientais e de seguridade globais, polo que é ideal para OEM, contratistas e integradores de sistemas de todo o mundo.

Vantaxes

★ Amplio rango: 160A a 1600A (AC)

★ Dimensións compactas

★ Configuración térmica axustable (70-100%).

★ Configuración magnética axustable (5-10 veces) In.

★ Preme para disparar botón de provisión.

★ Separar os contactos principais e de arco

★ Amplia gama de accesorios.

Especificacións clave

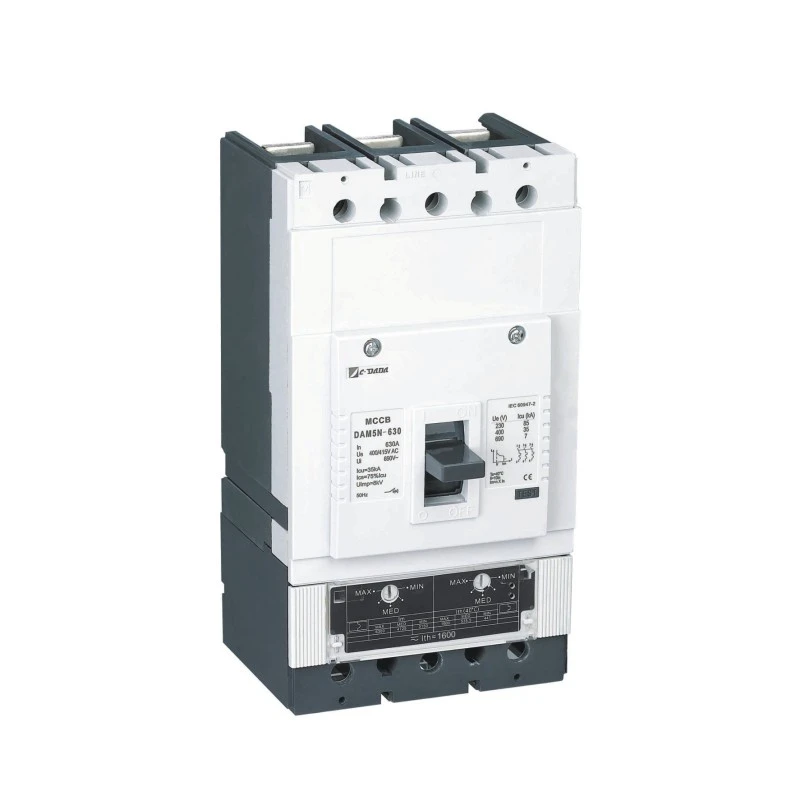

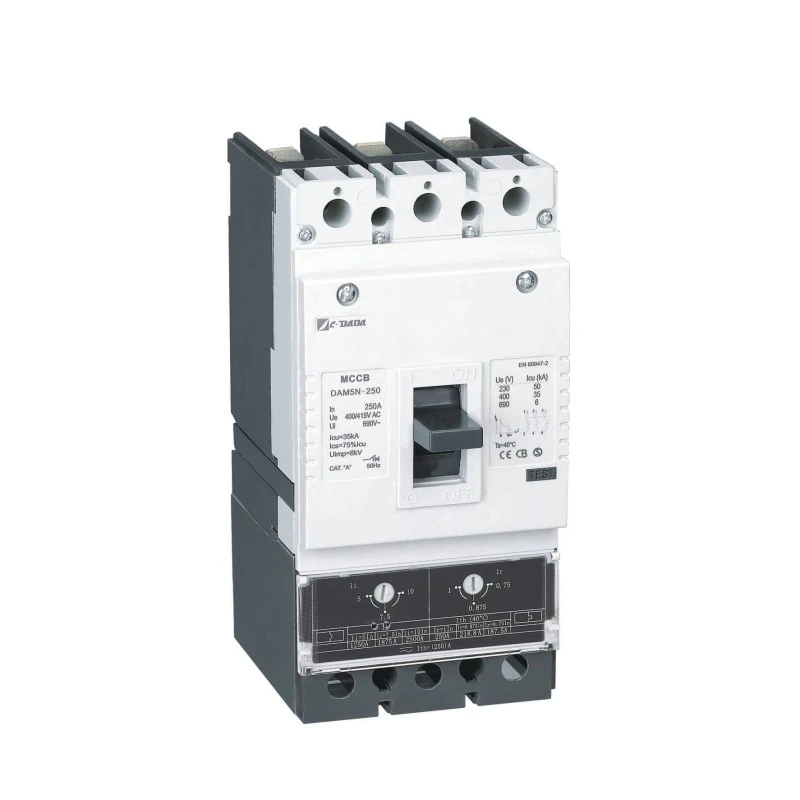

Modelo: Serie DAM1 – MCCB termomagnético axustable

Tipo: interruptor automático de caixa moldeada (MCCB)

Polos: 3P/4P

Tensión nominal (Ue): 400V / 415V AC

Rango de corrente nominal: 160 A - 1600 A

Axuste térmico: 70% - 100% de In (protección contra sobrecarga)

Axuste magnético: 5× – 10× In (disparo instantáneo de curtocircuíto)

Certificacións: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu: proba O-t-CO (O: manobra aberta, CO: manobra pechada e aberta, t: duración da espera)

● Ics: proba O-t-CO-t-CO (O: manobra aberta, CO: manobra de peche-aberto, t: duración de espera)

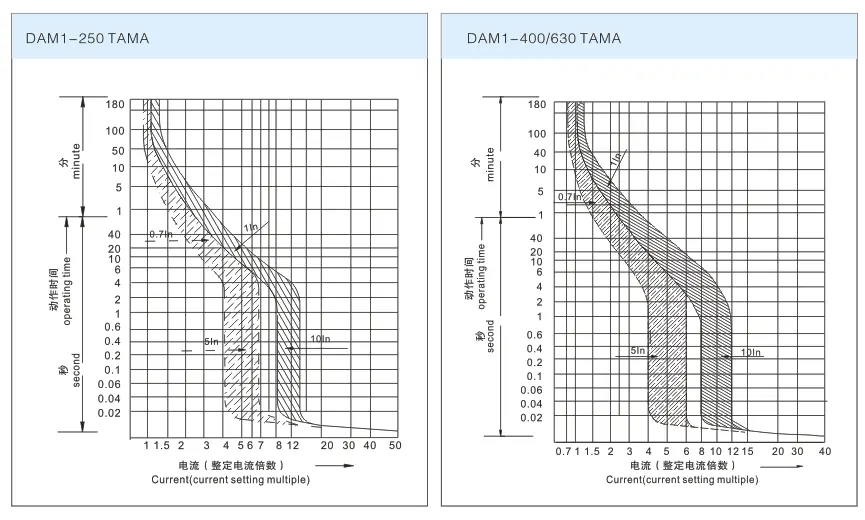

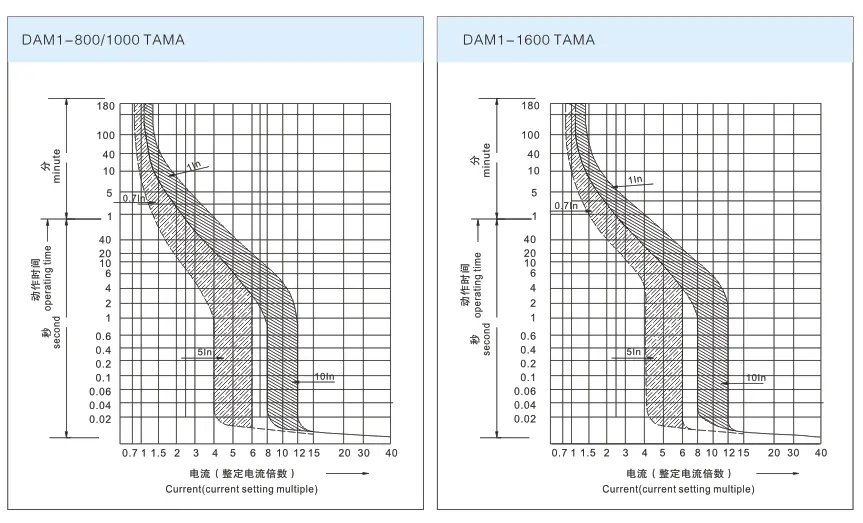

Curva característica para TAMA MCCB.

Por que escoller CDADA?

★ Enxeñaría de precisión
A diferenza dos MCCB estándar con curvas de disparo fixas, o deseño termomagnético axustable de CDADA permite aos enxeñeiros axustar a protección para que coincida coas clasificacións dos cables e os equipos posteriores, reducindo as viaxes molestas e mellorando a selectividade do sistema.

★ Cumprimento global, apoio local
Coas certificacións ASTA (Reino Unido), KEMA (Países Baixos), CE (UE), CB (global) e RoHS, os produtos CDADA son aceptados en máis de 60 países, apoiados polo apoio técnico de Shanghái.

★ Boa vantaxe material

Temos un sistema de xestión estrito para provedores e materias primas. Normalmente eliximos material de mellor calidade para interruptores.

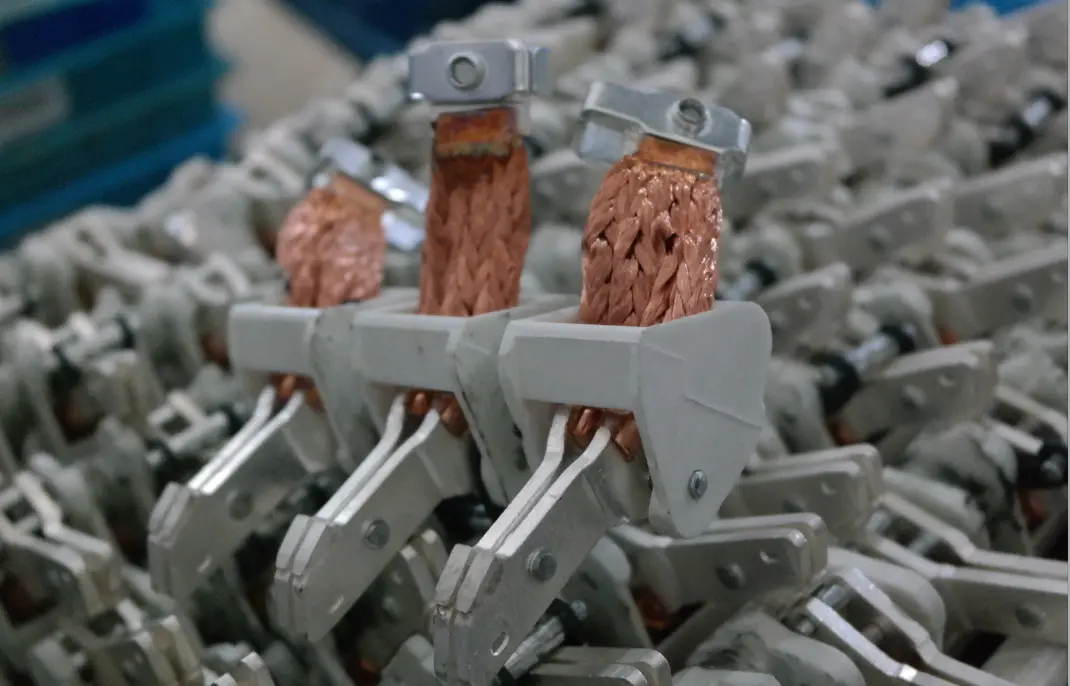

1) Cobre usado T2>99,9%,

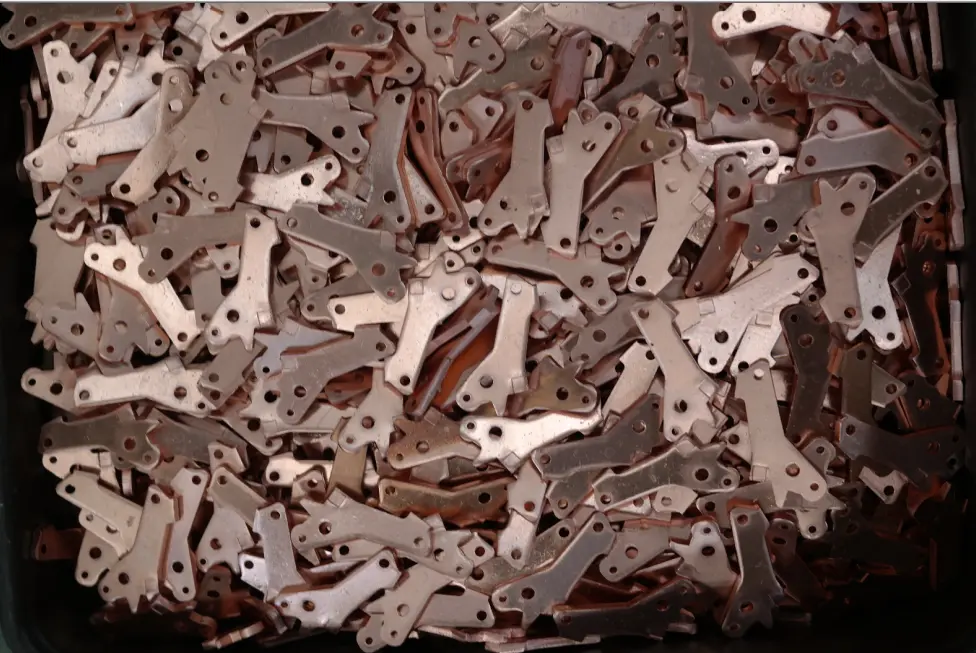

2) Contacto prata (punto móbil: 50%, punto estacionario: 85%),

3) O eixe central utilizou BMC-1 ((fibra de vidro: 25%, resina máis alta, intensidade máis alta).

4) Cuberta e corpo BMC (fibra de vidro: 22%, maior resina, maior intensidade)

★ OEM e adaptación amigable
As dimensións compactas permiten a substitución directa dos interruptores máis antigos sen redeseño do panel. Os accesorios modulares simplifican as actualizacións futuras.

✅ Protección económica
A axustabilidade elimina a necesidade de almacenar varios interruptores de clasificación fixa: unha unidade CDADA DAM1 cobre varios escenarios de carga.

Aplicacións típicas

★ Centros de control de motores industriais (MCC) – Axuste a corrente de arranque do motor sen disparar

★ Paneis PDU do centro de datos: coordinar cos perfís de carga de TI

★ Sistemas de enerxía renovable - Adáptase ás condicións variables de saída solar/eólica

★ Plataformas mariñas e offshore: operación fiable en ambientes duros

★ Subestacións de edificios comerciais: optimiza a protección para HVAC, ascensores e iluminación

Preguntas frecuentes (FAQ)

P1: Que significa "axustable térmico magnético" no MCCB DAM1?

A1: Significa que os limiares de disparo de sobrecarga (térmica) e de curtocircuíto (magnético) pódense axustar manualmente:

● Térmica: 70 %–100 % da corrente nominal (In)

● Magnético: 5 a 10 veces In Isto permite curvas de protección personalizadas para a súa aplicación específica.

P2: O MCCB termomagnético de 250 A está dispoñible en configuración 3P?

R2: Si, todos os modelos axustables DAM1 de 160A a 1600A están dispoñibles en versións 3P e 4P.

P3: Como axusto a configuración da viaxe?

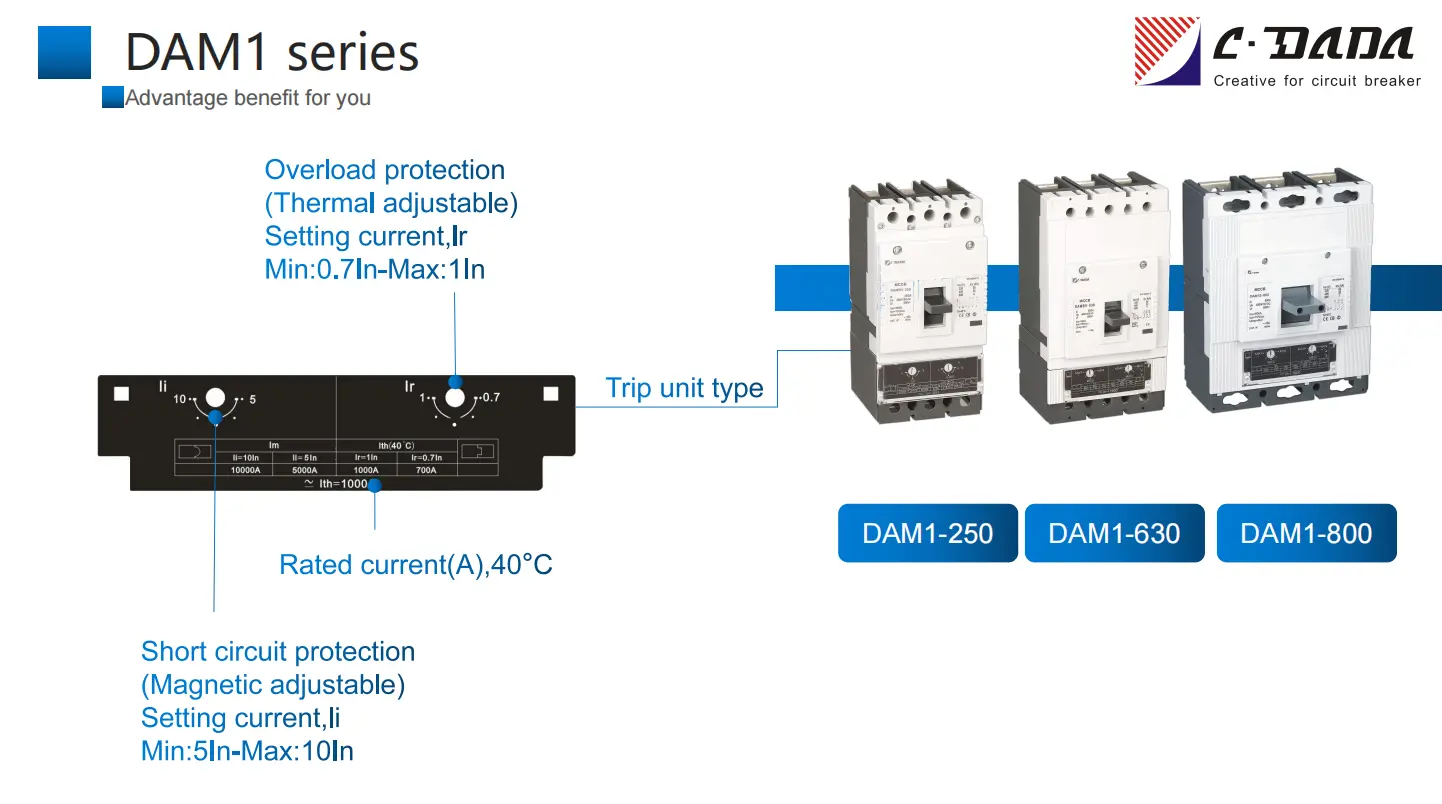

R3: Use os dous diales externos ou ranuras para parafusos no panel frontal: un para térmico (etiquetado "Ir"), outro para magnético (etiquetado "Im"). Non se precisa desmontaxe.

P4: Podo probar o interruptor sen crear un fallo real?

R4: Si, o botón incorporado de pulsar para disparar simula unha condición de viaxe para a verificación funcional durante o mantemento.

P5: Por que escoller CDADA fronte a outras marcas de MCCB chinesas?

A5: CDADA destaca por:

● Auténtica dobre axuste (moitos competidores só ofrecen axustes térmicos)

● Certificacións internacionais (non só CCC)

● Control de calidade consistente (fábrica con certificación ISO 9001)

● Documentación técnica en inglés para proxectos globais
