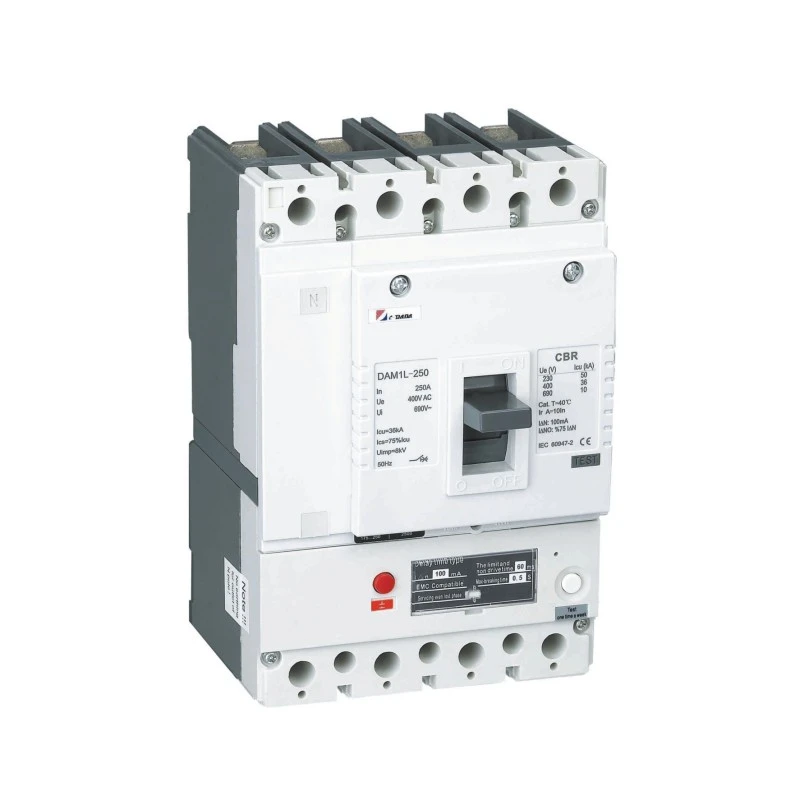

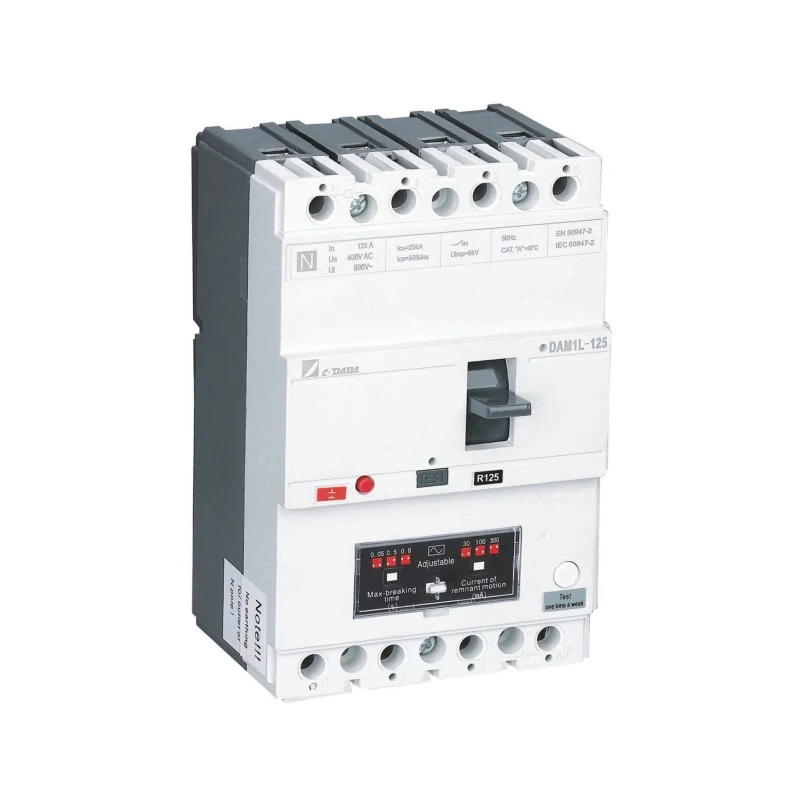

Que é un interruptor de fuga a terra (CBR)?

AnInterruptor de fuga a terra (CBR), tamén coñecido comoDisyuntor de fuga a terra con protección integral contra sobrecorriente (CBR) según IEC 60947-2 Anexo B, es un sofisticado dispositivo de protección de baja tensión que combinaprotección de corrente residual (fuga a terra). conprotección contra sobrecargas e curtocircuítos nunha única caixa moldeada. Funcionando a tensións nominales de ata415 V CA (50/60 Hz) coas valoracións actuais de16A a 800A, os CBR serven como dispositivos de protección integral para aplicacións industriais, comerciais e de infraestrutura crítica.

A diferenza de autónomoInterruptores de corrente residual (RCCB)que proporcionan só protección contra fugas a terra, os CBR integran:

Protección contra sobrecorriente térmico-magnética ou electrónica (curvas L-S-I)

Detección de corrente residual (sensibilidade de 10 mA a 1000 mA)

Capacidade de corte en curtocircuíto ata 85 kA

Esta integración elimina a necesidade de combinacións separadas MCB/RCCB, reducindo o espazo de instalación e mellorando a fiabilidade da coordinación.

Categorías e configuracións de produtos

Clasificación	Tipo	Rango actual	Características clave
Tipo de corrente residual	Tipo AC	16A - 800A	Detecta só correntes residuais AC sinusoidais, aplicacións de propósito xeral
Tipo de corrente residual	Tipo A	16A - 800A	Detecta cargas electrónicas modernas AC + DC pulsante (CA rectificada).
Sensibilidade (IΔn)	Alta Sensibilidade	10 mA - 30 mA	Protección do persoal, locais médicos, zonas húmidas
	Sensibilidade media	100 mA - 300 mA	Protección contra incendios, industrial en xeral
	Sensibilidade baixa	500mA - 1000mA	Prevención de incendios en instalacións de alta fuga, protección selectiva
Retraso de tempo	Instantánea	Todas as valoracións	Propósito xeral, <40ms a 5×IΔn
Retraso de tempo	Selectivo (tipo S)	100 mA - 1000 mA	Disparo retardado (130-500 ms a 1×IΔn), discriminación ascendente
Configuración de polos	4 polos	16A - 800A	Protección neutra regulable trifásica + neutro (50-100%)
Montaxe	Fixo	16A - 800A	Conexión directa de barras, rendible

Graos de capacidade de rotura:

Estándar (N): 25kA – 36kA (redes de distribución)

Alto (S): 50 kA – 70 kA (red industrial)

Ultra alto (H): 85 kA (infraestrutura eléctrica)

Funcións básicas e capacidades de protección

Funcións de protección integradas

Función	Principio de detección	Parámetros técnicos
Protección contra sobrecarga (L)	Expansión térmica bimetálica o detección electrónica de RMS	0,8 – 1,0 × En configuración, curva de tempo inverso, precisión de ±10 %
Retardo de curtocircuíto (S)	Temporización electrónica ou retardo magnético	2-10 × In, 0,1 s – 0,5 s de retardo, coordinación selectiva
Viaxe instantánea (I)	Solenoide magnético ou electrónico instantáneo	5-20 × In, operación <20 ms, limitación de corrente
Fuga terrestre (G/Δ)	Transformador de corriente de equilibrio de núcleo (CBCT)	10 mA – 1000 mA IΔn, precisión de sensibilidade ± 10 %
Fallo a terra (GF)	Detección de corrente de suma vectorial	20-100 % de In, retardo de 0,1 s-1,0 s, método de balance do núcleo
Autocontrol	Comprobación da integridade do circuíto interno	Monitorización continua de CBCT e bobina de disparo, saída de alarma de fallo

Tecnoloxía de detección de corrente residual

OTransformador de corriente de equilibrio de núcleo (CBCT) ouTransformador toroidal forma o corazón da protección contra fugas a terra:

Funcionamento normal: Todos os condutores en tensión (fase + neutro) pasan polo núcleo toroidal. As correntes equilibradas xeran campos magnéticos opostos que se anulan a un fluxo neto cero, sen inducida a corrente secundaria.

Condición de fallo: Cando a corrente de fuga flúe á terra (por falla de illamento ou contacto humano), o desequilibrio de corrente crea un fluxo magnético residual no núcleo toroidal. Este fluxo induce tensión no enrolamento secundario, energizando un relé sensible ou un circuíto de disparo electrónico.

Características de disparo segundo IEC 61008/61009:

1 × IΔn: Disparo ≤ 300 ms (instantáneo), ≤ 500 ms (tipo S selectivo)

2 × IΔn: Disparo ≤ 150 ms (instantáneo), ≤ 200 ms (tipo S)

5 × IΔn: Disparo ≤ 40 ms (instantáneo), ≤ 150 ms (tipo S)

Contornas de aplicación e casos de uso

Sector Industria	Aplicación específica	Especificacións típicas
Centros de datos	Distribución principal, bypass UPS, protección de acoplador de bus	250A-500A, Tipo A, 300mA tipo S selectivo, 70kA Icu, habilitado para comunicación
Instalacións sanitarias	Distribución principal hospitalaria, sistemas informáticos médicos, quirófanos	100A-400A, Tipo A, 10mA/30mA alta sensibilidade, monitorización de illamento
Plantas de Manufactura	Centros de control de motores, equipos de soldadura, variadores de velocidade	160A-500A, Tipo B (para VFD), 300mA, 50kA Icu, disparo electrónico
Edificios comerciais	Distribución de rañaceos, centros comerciais, aeroportos	125A-400A, Tipo A, 100mA/300mA, 36kA Icu
Petróleo e Gas / Mariño	Plataformas offshore, plataformas de perforación, sistemas de enerxía para buques	250A-500A, Tipo A, 500mA, tropicalizado (T2), resistente á corrosión

Proceso de fabricación e fluxo de traballo de produción

Secuencia de fabricación de precisión

IQC de materias primas → Produción de transformadores toroidales → Fabricación de caixas moldeadas → Montaxe do sistema de contacto → Integración de unidades de disparo electrónica → Calibración do módulo de corrente residual → Montaxe primaria → Probas integrales → QC final → Embalaxe

Etapas críticas de fabricación

Escenario	Detalles do proceso	Puntos de Control de Calidade
Enrolamento do transformador toroidal	Núcleo nanocristalino ou de ferrita de alta permeabilidade (µr > 10.000), enrolamento de precisión de enrolamentos primarios (de paso) e secundarios (detección), impregnación ao baleiro	Verificación da curva de magnetización do núcleo, tensión secundaria a 1×IΔn ±5%, resistencia de illamento >100MΩ
Integración CBCT	Montaxe do núcleo toroidal arredor de todos os condutores de fase/neutro, blindaxe contra campos magnéticos externos, conexión a relé de disparo/electrónica	Proba de equilibrio con carga 6×In (sen viaxe molesta), inmunidade aos 3º harmónicos
Mecanismo de disparo de corrente residual	Relé polarizado sensible (potencia de disparo de 5-50 mW) o disparador electrónico MOSFET, acoplamiento mecánico a la barra de disparo principal	Verificación de potencia de disparo, tempo de resposta <20 ms, estabilidade de temperatura -25 °C a +70 °C
Produción de caixas moldeadas	Moldeo por inxección de plástico termoendurecible BMC (DMC-2), curado a 150-180 °C, alta resistencia de rastreo >600 V	Tolerancia dimensional ± 0,1 mm, rigidez dieléctrica >15 kV/mm, retardante de chama UL 94 V-0
Asemblea de contacto principal	Contactos de cobre plateado (AgNi 90/10), brazos mecanizados CNC, soldadura en atmosfera de nitróxeno	Resistencia de contacto <50μΩ, espesor de prata 8-12μm (XRF), dureza HV 100-150
Programación de unidades electrónicas de viaxe	Protección LSIG+Δ baseada en microprocesador, carga de firmware, calibración de curvas, configuración de protocolo de comunicación	± 5 % de precisión de corrente, ± 10 % de precisión de tempo, verificación ZSI (Zone Selective Interlocking)
Integración e calibración final	Montaxe de sistema de disparo termomagnético ou electrónico con módulo de corrente residual, enclavamento mecánico, mecanismo de empuñadura	Verificación combinada de sobrecorriente + fuga a terra, resistencia dieléctrica 3kV/1min

Especificacións de materias primas e compoñentes

Compoñente	Especificación do material	Estándares de provedores	Propiedades clave
Núcleo toroidal (CBCT)	Aleación nanocristalina (Finemet) ou ferrita Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Alta permeabilidade µr > 10.000, baixa coercitividad <2A/m, densidade de fluxo de saturación >1,2T
Fío da bobina de detección	Fío de cobre esmaltado (0,05-0,1 mm), clase F 155 °C	IEC 60317	Tensión de ruptura > 1 kV, flexibilidade > 10 × diámetro, soldabilidade 390 °C
Relevo de viaxe	Relé de bloqueo polarizado, sensibilidade 5-50 mW	IEC 61810	Tempo de resposta <10 ms, resistencia da bobina 1-5 kΩ, vida mecánica >10⁶ operacións
Carcasa Moldeada	BMC (Bulk Molding Compound) DMC-2, reforzado con fibra de vidro	IEC 60664-1, UL 94 V-0	Índice de seguimento > 600 V, resistencia á calor 180 ° C, resistencia ao impacto > 8 kJ/m²
Principais Contactos	Cobre electrolítico (Cu-ETP) + Plateado-níquel (AgNi 90/10)	ASTM B152	Condutividade ≥100% IACS, resistencia á erosión do arco, propiedades anti-soldadura
Elementos bimetálicos	Composto de aceiro inconel/pasivado (ASTM TM2)	ASTM B388	Taxa de deflexión 0,15-0,25 mm/°C, estabilidade a longo prazo ± 3%, resistencia á fluencia
Compoñentes electrónicos	PCB de grao industrial, sensores de efecto Hall, procesadores ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Temperatura de funcionamento -25 °C a +70 °C, inmunidade EMC nivel 4, compatible con SIL 2
Terminais	Cobre T2 (C11000) con estañado (8-12μm)	ASTM B187/B16	Densidade de corrente 1,2-1,5 A/mm², resistencia de par 5-15 Nm, resistencia á corrosión
Mecanismo Operativo	Aceiro para muelles (SWOSC-V) ou aceiro inoxidable (301)	JIS G 3560	Vida á fatiga >20.000 ciclos, resistencia á tracción 1800-2000MPa, relaxación <5%

Protocolos de cumprimento de normas e probas

Marco de Normas Internacionais

Estándar	Ámbito	Valoracións aplicables
IEC 60947-2 Anexo B	Interruptores automáticos con protección diferencial (CBR)	CBR industriais >80A, protección integral
EN 60947-2	Versión europea harmonizada da IEC 60947-2	Marcado CE, conformidade co mercado da UE
GB/T 14048.2	Equivalente do estándar nacional chinés	Certificación CCC, mercado de China

Probas de tipo obrigatorias (IEC 60947-2 + anexo B)

Categoría de proba	Proba específica	Criterios de aceptación
Rendemento da corrente residual	Tempo de disparo en 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (instantáneo); Tipo S: ≤500ms, ≤200ms, ≤150ms
	Non disparo a 0,5×IΔn	Non hai viaxe durante o tempo de atraso nominal 2 veces
	Resistencia de sobretensión (8/20 μs, 3 kA)	Sen desconexión, Tipo A: impulso de 250 A, Tipo F: 1000 A, Tipo B: 3000 A
Protección contra sobrecorriente	Aumento de temperatura en In	Terminais ≤80K, caso ≤40K
	Rotura de curtocircuíto (Icu/Ics)	3 operacións, interrupción exitosa, recuperación dieléctrica
	Verificación da curva de disparo (L-S-I)	±10% de precisión actual, ±20% de precisión de tempo
Propiedades dieléctricas	Resistencia a frecuencia eléctrica (2,5 kV-3,5 kV/1 min)	Sen avaría, sen flashover
Propiedades dieléctricas	Resistencia a impulsos (8 kV 1,2/50 μs)	Sen descarga perturbadora
Mecánica e Ambiental	Resistencia mecánica (10.000-20.000 ciclos)	<5 % de deriva de parámetros, sen falla
Mecánica e Ambiental	Inmunidade EMC (serie IEC 61000-4)	Ningún disparo molesto por interferencia radiada/conducida

Normas de control e inspección de calidade da fábrica

QC do material entrante (IQC)

Material	Elementos de inspección	Plan de mostraxe	Equipos
Núcleos toroidais	Permeabilidade magnética, fluxo de saturación, perdas de núcleo	Por lote, proba de curva B-H	Analizador B-H, analizador de impedancia
Fío de detección	Diámetro, espesor de illamento, tensión de avaría	AQL 0,65	Micrómetro, comprobador dieléctrico
Composto plástico BMC	Contido de vidro, viscosidade, características de cura, índice de seguimento	Por lote, COA + proba	Reómetro, analizador DSC, aparello de proba de seguimento
Solución plateada	Concentración de metais, pH, impurezas	Seguimento diario	Espectrómetro de absorción atómica
Compoñentes electrónicos	Proba de función, verificación de parámetros, versión de firmware	100% AOI, 5% funcional	Medidor LCR, osciloscopio, exploración de límites

Control de calidade en proceso (IPQC)

Estación	Parámetros de control	Frecuencia	Método
Enrolamento do transformador toroidal	Relación de voltas, inductancia, resistencia de illamento	Cada unidade	Medidor LCR, comprobador de illamento
Montaxe CBCT	Proba de equilibrio con carga nominal, inmunidade aos harmónicos	Cada 100 unidades	Proba de inxección primaria, xerador de harmónicos
Calibración de corrente residual	Limiar de disparo en IΔn, tempo de resposta, non disparo en 0,5×IΔn	Cada unidade	Probador de RCD automatizado (0,5-1000 mA programable)
Conxunto de contacto principal	Intervalo de contacto, presión, aliñamento, resistencia	Cada 100 unidades	Medidor de forza, micro-ohmímetro
Integración final	Verificación combinada de sobreintensidade + fuga a terra	Cada unidade	Banco de probas integrado (inxección primaria + simulación de fugas)

Control de calidade final (FQC) e QC de saída (OQC)

Elemento de proba	Estándar	Tamaño da mostra
Tempo de viaxe corrente residual	1×IΔn, 2×IΔn, 5×IΔn segundo IEC 61008/61009	100 %
Proba sen viaxe a 0,5×IΔn	Tempo de atraso nominal 2 veces	100 %
Curva de disparo por sobreintensidade	1,05 × polgadas, 1,25 × polgadas, 5 × polgadas, 10 × polgadas	100 %
Tensión soportada dieléctrica	2,5 kV AC/1 min	100 %
Resistencia de illamento	> 100 MΩ @ 500 V CC	100 %
Resistencia de contacto	<50μΩ por polo	100 %
Verificación do marcado de par	Aperte dos terminales segundo especificación	100 %
Inspección visual e dimensional	Cero defectos en dimensións críticas	100 %
Marcando a permanencia	Limpado con disolvente, proba de abrasión	AQL 1.0
Integridade do envase	Proba de caída, vibración (ISTA 3A)	Por lote

Infraestrutura de produción e capacidade de fabricación

Equipos avanzados de produción

Categoría de equipos	Especificación da máquina	Función	Capacidade
Máquinas de bobinado toroidal	Bobinado toroidal automatizado con control de tensión	Enrolamento primario/secundario CBCT, estratificación de precisión	5.000 transformadores/día
Forno de recocido de núcleo	Recocido ao baleiro con atmosfera de nitróxeno	Tratamento térmico do núcleo nanocristalino, alivio do estrés	2.000 núcleos/lote
Moldeo por inxección	Prensa termoendurecible BMC de 300 toneladas	Carcasa CBR, canal de arco, bloques de terminales	3.000 casos/día
Mecanizado CNC	Centro de mecanizado vertical de 5 eixes	Mecanizado de precisión por contacto, xeometrías complexas	8.000 conxuntos de contactos/mes
Tratamento de superficies	Liña automatizada de plateado	Revestimento de contacto 8-12 μm, uniformidade de espesor ± 1 μm	4.000 kg/día
Asemblea	Células de montaxe de traballo	Montaxe de mecanismos, integración CBCT, calibración	1.500 unidades/día por liña
Equipos de proba	Banco de proba CBR integrado	Verificación combinada de sobreintensidade + corrente residual	300 unidades/hora
	Cámara de proba EMC (3m/10m, Teseq)	Probas de inmunidade/emisións para unidades electrónicas	50 unidades/día

Capacidade de produción e prazos de entrega

Categoría do produto	Capacidade mensual	Prazo de entrega estándar	Capacidade de orde urxente
CBR 4P (16A-125A)	10.000 unidades	4-5 semanas	3 días (compoñentes en stock)
CBR Industrial (160A-400A)	8.000 unidades	4-5 semanas	5 días
CBR industrial pesado (630A-800A)	3.000 unidades	4-5 semanas	7 días
Configuracións personalizadas (IΔn especiais, curvas)	Base do proxecto	5-6 semanas	2 semanas

Enxeñaría e Estrutura do Equipo Técnico

Departamento	Persoal	Pericia	Responsabilidades
Enxeñaría I+D	5 enxeñeiros	Tecnoloxía de corrente residual, deseño de sensores magnéticos, sistemas embebidos, electrónica de potencia	Novo desenvolvemento CBR, innovación tipo B/F/B+, carteira de patentes (más de 40 patentes)
Enxeñaría de Procesos	18 enxeñeiros	Fabricación de transformadores toroidais, moldaxe BMC, montaxe de precisión, manufactura lean	Optimización da produción, documentación SOP, mellora do rendemento (>99,5%)
Proba e validación	15 enxeñeiros	Probas de alta corrente, simulación de corrente residual, EMC, probas ambientais	Coordinación das probas de tipo (IEC 60947-2 Anexo B, IEC 61008/61009), análise de fallos
Enxeñaría de Aplicacións	10 enxeñeiros	Coordinación selectiva, esquemas de protección diferencial, aplicacións EV/renovables	Soporte técnico ao cliente, estudos de discriminación, posta en servizo en obra
Garantía de Calidade	30 técnicos	ISO 9001, ISO 14001, control estatístico de procesos, laboratorio de metroloxía	Auditoría de provedores, auditoría de procesos, acción correctiva, xestión da calibración

Certificacións e documentación de conformidade

Certificación	Organismo emisor	Ámbito	Validez
ISO 9001:2015	ZHONGDA HUAYUAN	Sistema de xestión da calidade	Vixilancia anual
IEC 60947-2 Anexo B Proba de tipo	Intertek	CBR rendemento industrial	Por serie de produtos
Marcado CE	Organismo Notificado	Acceso ao mercado da UE	Dependente do deseño
CCC (China)	CQC	Certificación obrigatoria chinesa	Vixencia de 5 anos
Esquema CB	IECEE	Certificación internacional	Por serie de produtos

Por que a nosa fabricación CBR se diferencia

A nosa instalación de produción representa40 anos de especialización en tecnoloxía de protección de corrente residual e fuga a terra, que ofrece CBR que superan os estándares mundiais a través de:

Experiencia en transformadores toroidais: Produción interna de núcleos nanocristalinos, automatización de bobinados de precisión e probas CBCT completas que garanten unha precisión de sensibilidade <±5 %

Integración vertical: Desde o procesamento do material básico ata a montaxe final, control completo dos compoñentes críticos (transformadores toroidais, unidades de control electrónicas, caixas moldeadas)

Infraestrutura de probas avanzadas: máis de 3 millóns de dólares investidos en sistemas de proba CBR integrados capaces de verificar simultáneamente sobreintensidade e corrente residual, probas de sensibilidade CC tipo B e cumprimento EMC

Estratexia de certificación global: Cumprimento de varios estándares que permite a entrada ao mercado sen problemas en máis de 100 países sen probas redundantes

Para especificacións técnicas, estudos de coordinación selectiva, orientación de aplicación tipo B ou programación de auditorías de fábrica, o noso equipo de enxeñería ofrece consulta directa para garantir que a súa arquitectura de protección contra fugas a terra cumpra os requisitos de seguridade do persoal e os obxectivos de continuidade operativa.
