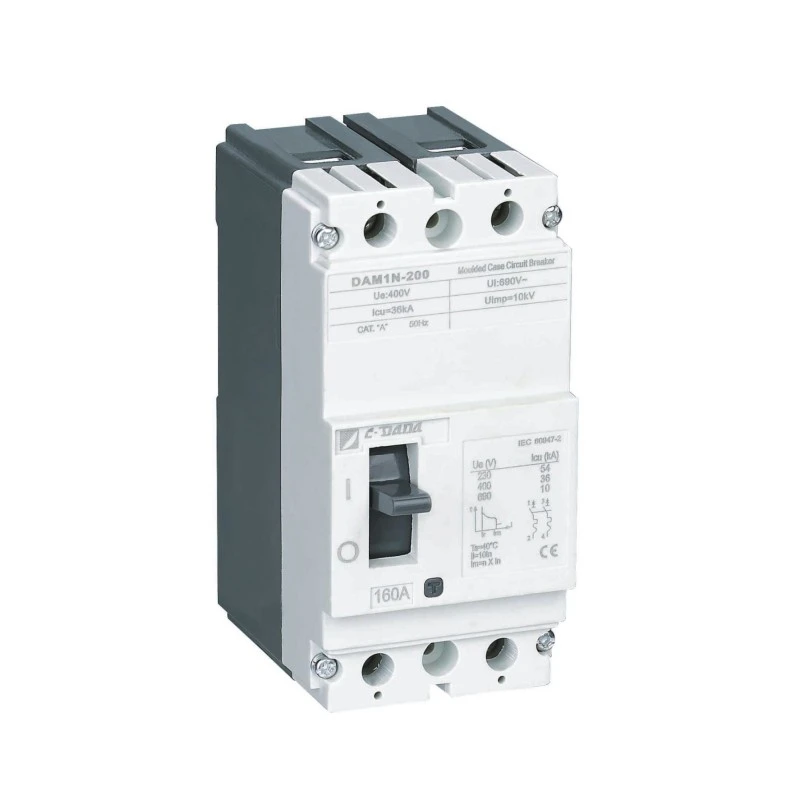

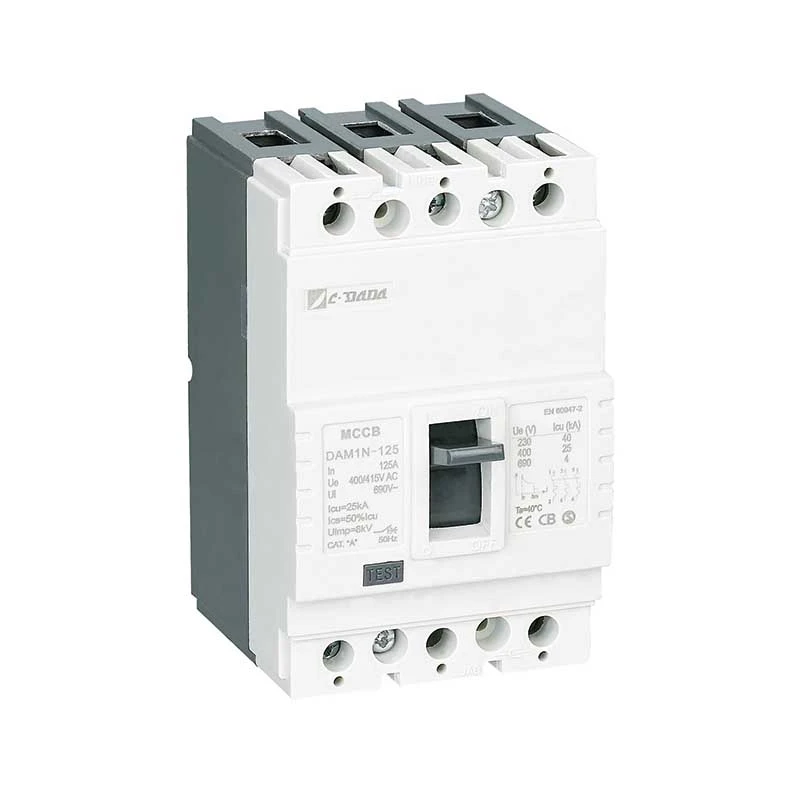

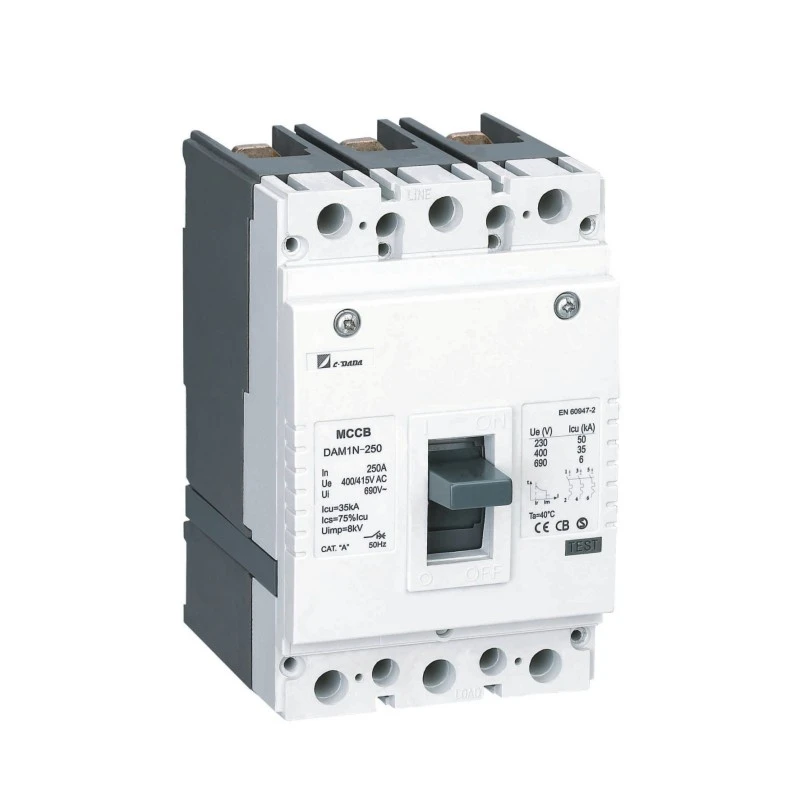

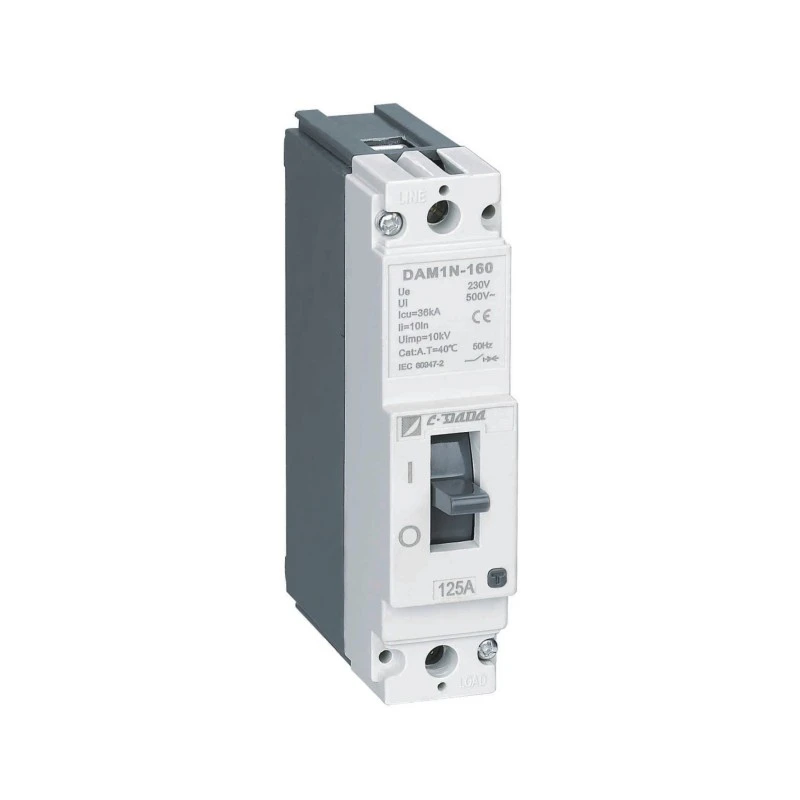

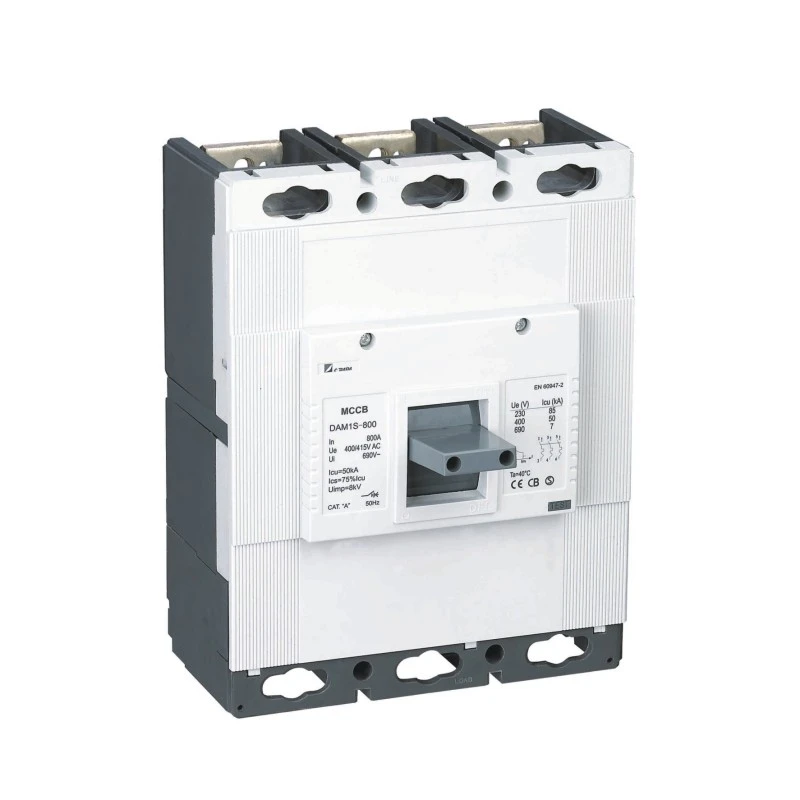

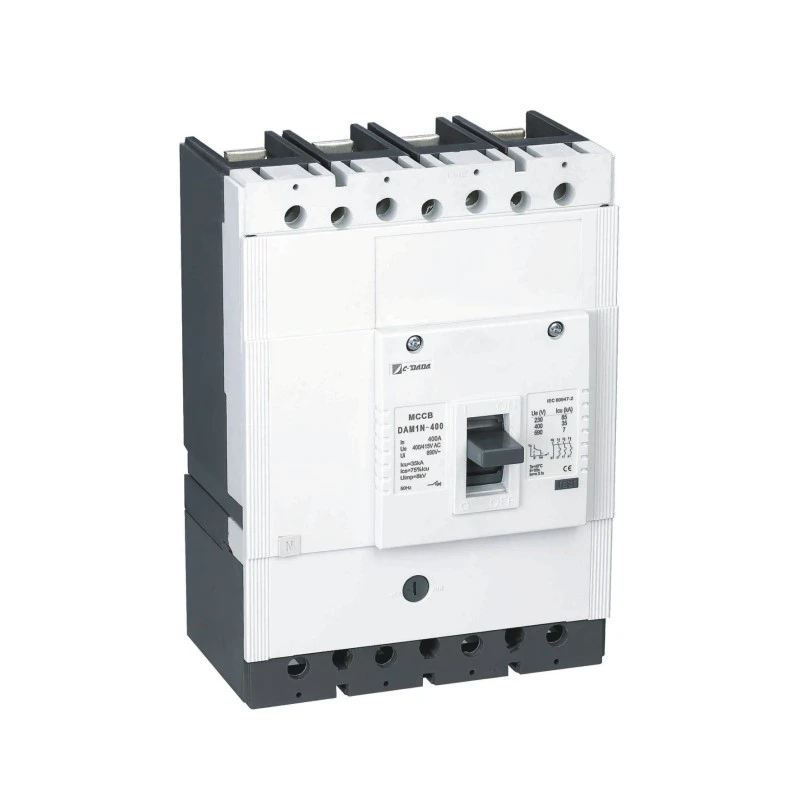

Interruptor automático de caixa moldeada de tipo fixo

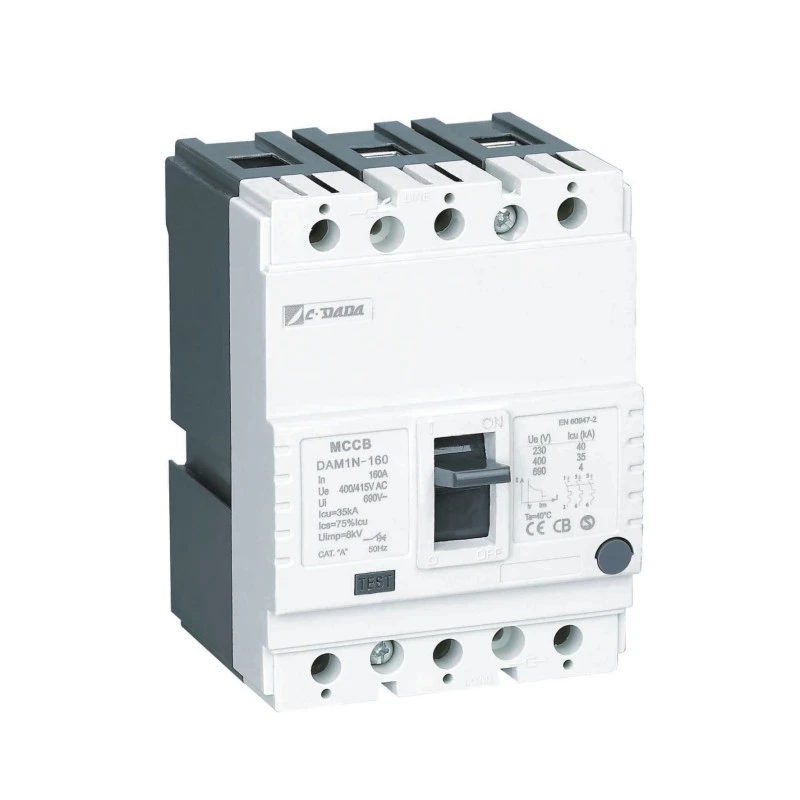

A serie DAM1 de interruptores de caixa moldeada de tipo fixo CDADA responde ás necesidades de calquera aplicación, desde pequenos usuarios ata transformadores industriais e instalacións de distribución.

A serie DAM1 ten sete tamaños de cadros, ata 1600 A, capacidade de ruptura de ata 100 kA, tensión de funcionamento de ata 1000 voltios, satisface facilmente unha variedade de necesidades completas de accesorios eléctricos e mecánicos, proporciona unha variedade de solucións de instalación para maximizar as necesidades de calquera sistema de enerxía.

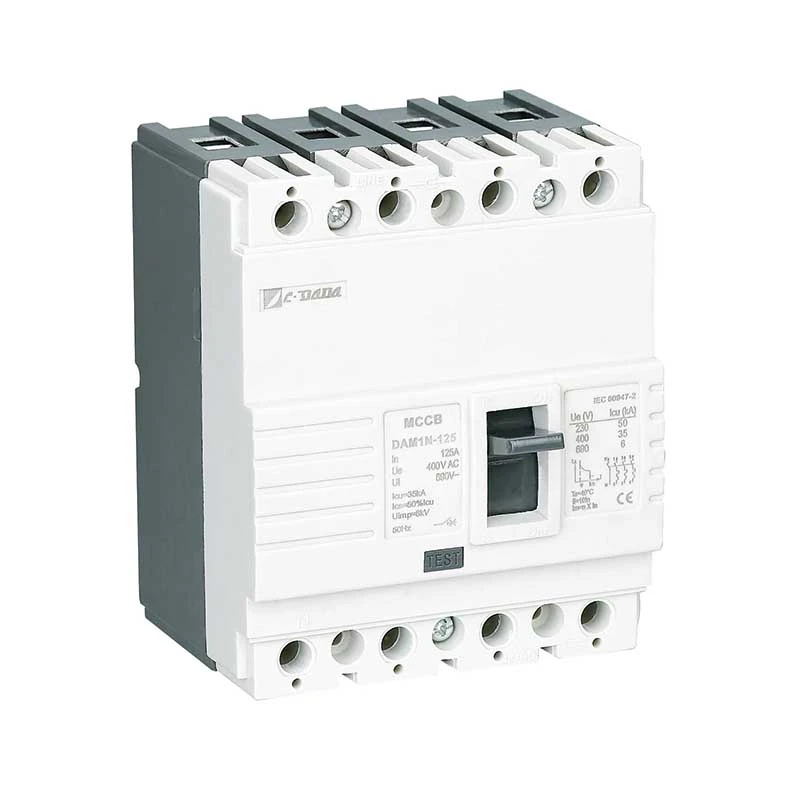

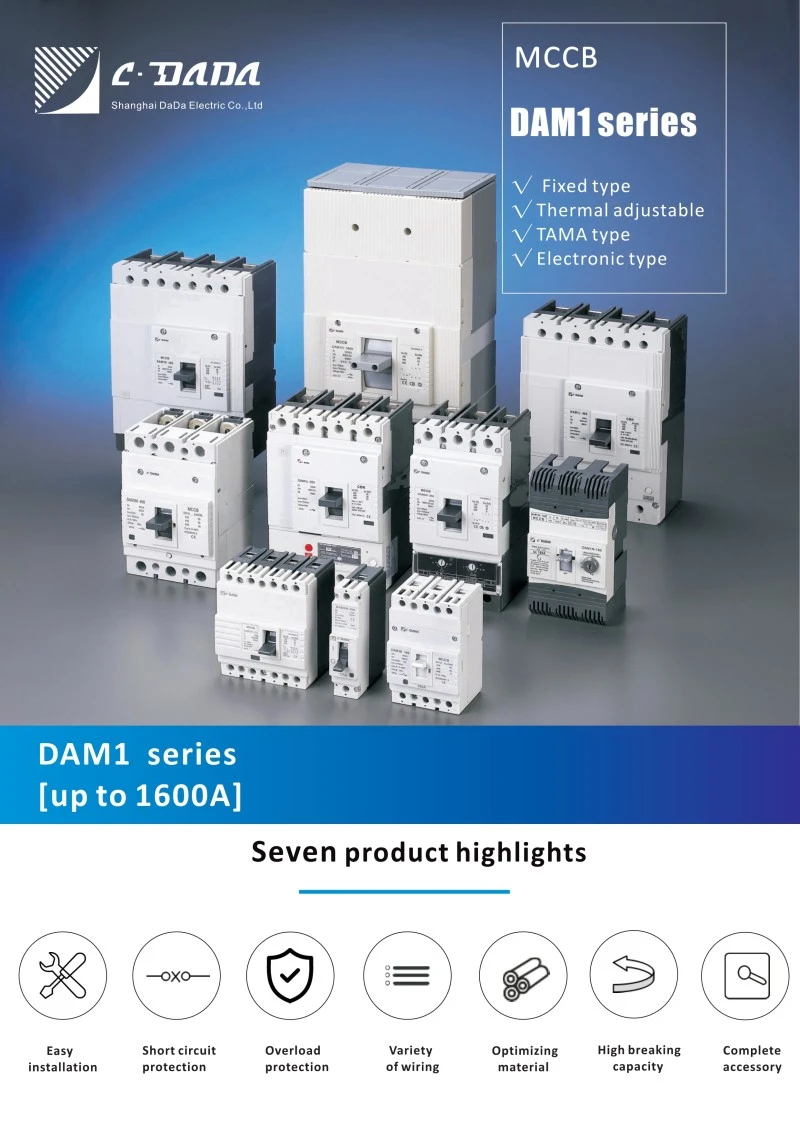

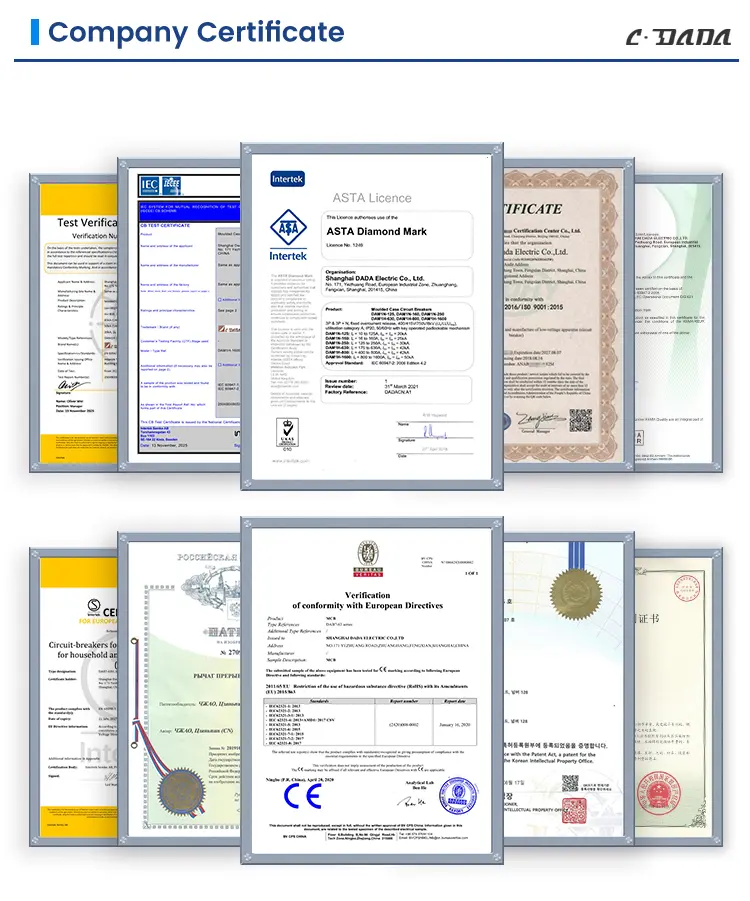

Con certificación global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 é a mellor opción para plantas de electrodomésticos e OEM en todo o mundo.

Especificacións clave

Parámetros eléctricos do interruptor automático de caixa moldeada DAM1 MCCB

● Icu: proba O-t-CO (O: manobra aberta, CO: manobra pechada e aberta, t: duración da espera)

● Ics: proba O-t-CO-t-CO (O: manobra aberta, CO: manobra de peche-aberto, t: duración de espera)

★ Posición ON/I: indica que os contactos do interruptor están pechados. Nesta posición, a panca do interruptor está na posición superior

★ Posición TRIP: Indica que o interruptor está aberto por calquera fallo (sobrecarga ou curtocircuíto). Neste caso, a panca do interruptor está na posición media entre as posicións ON e OFF. Para levar o interruptor, que está en posición de disparo, á posición ON; empuxa a panca do interruptor cara abaixo como se indica no sinal OFF

O interruptor debe establecerse co son de "clic". Despois diso, tire da panca como se indica no sinal ON para pechar o interruptor.

★ Posición OFF/0: Indica que os contactos do interruptor están abertos. Deste xeito, a panca do interruptor está na posición inferior.

Parámetros físicos do interruptor automático de caixa moldeada DAM1-125 MCCB

Principio de funcionamento e mecanismo de protección

★ Protección térmica (sobrecarga)

A tira bimetálica dóbrase cando se quenta por sobrecorrente sostida (> corrente nominal). A velocidade de flexión é proporcional á magnitude da corrente, o que garante un disparo en tempo inverso que imita o comportamento térmico do cable, evitando disparos molestos ao tempo que protexe o equipo.

★ Protección magnética (curtocircuíto)

Durante un curtocircuíto (por exemplo, fase a fase ou fase a terra), un campo magnético de alta corrente tira ao instante do émbolo do solenoide, liberando o mecanismo de peche en milisegundos, cortando a corrente de falla antes de que se produza un dano térmico.

Vantaxes do produto

★ Corpo e cuberta:

Utilizouse resina de poliéster de fibra de vidro como material do corpo e da cuberta de acordo coa norma EN 60512-20-2. Este material, que se chama BMC (Bulk Molding Compound) na literatura, é preferido debido aos altos valores eléctricos e mecánicos e pode resistir a unha temperatura de 160 ℃ continuamente. O material BMC non arde cando entra en contacto co fío a unha temperatura de 960 ℃ segundo IEC 695-2-1

Bimetálico: o bimetálico é un material que consiste na combinación de dúas placas metálicas con diferentes coeficientes de extensión contra a calor. A corrente que pasa polo interruptor quenta o bimetálico. Debido ao efecto desta calor. bimetálico dobra cara á placa de menor extensión. Dado que a calor aumenta a medida que aumenta a corrente que pasa polo interruptor, o bimetal quéntase máis e se dobra máis. Deste xeito, controla o mecanismo de apertura para abrir o interruptor.

★ Contactos:

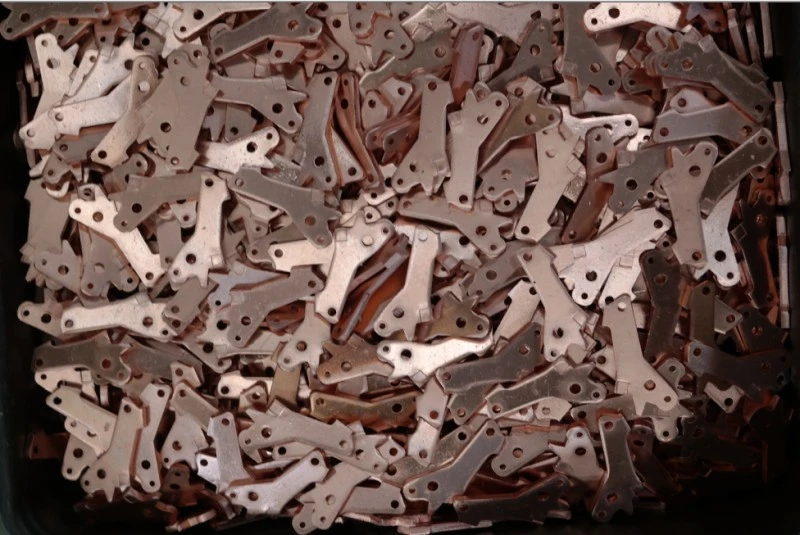

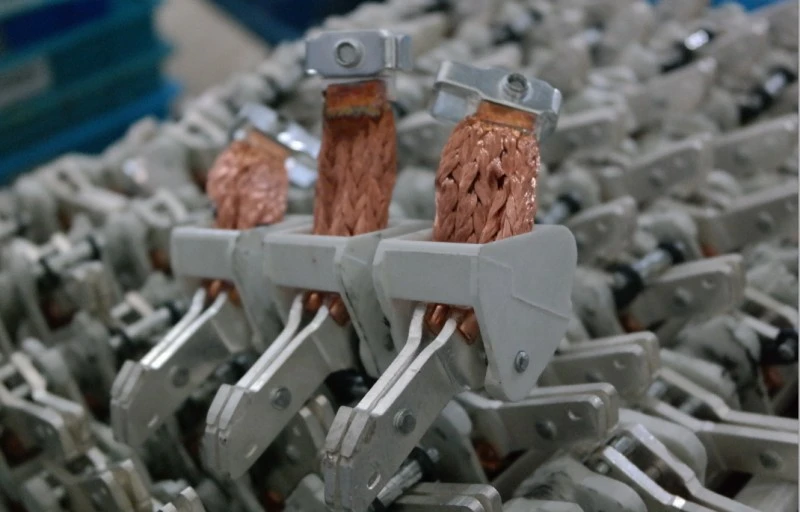

A aliaxe de contactos determínase para rompedores tendo en conta os valores e construción actuais rotos e transportados. Normalmente, os contactos de aliaxe de prata, grafito, níquel e wolframio utilízanse nos interruptores. Asegurouse unha estrutura estampada nos contactos móbiles. Deste xeito, os contactos estampados e de aliaxe dura teñen cabida nos contactos fixos brandos en cada apertura-peche.

Deste xeito, garante a menor resistencia. O contacto móbil debe tocar moi ben o contacto fixo para ter unha baixa resistencia de contacto. Non obstante, unha forza excesiva de presión de contacto provoca danos nos contactos nun período máis curto do normal. As aliaxes de contacto son moi importantes para unha apertura e peche saudables.

★ Celda de extinción de arco (separador):

Os separadores utilízanse para extinguir o arco que se forma durante o funcionamento do interruptor que funciona baixo enerxía. Mentres o contacto en movemento está separado do contacto fixo, a corrente continúa fluíndo entre os contactos durante un tempo e isto chámase arco. Este arco debería extinguirse en moi pouco tempo.

★ Extinción do arco:

O arco é empuxado cara aos separadores debido ao campo magnético formado ao redor do arco. Deste xeito, o arco esténdese e faise delgado e rómpese entre as placas separadoras (Figura-5). Debido á característica do material empregado nas paredes laterais dos separadores, sae un gas debido á alta temperatura provocada polo arco. Este gas ten un efecto importante na extinción do arco.

Aplicación

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) é de confianza en toda a infraestrutura crítica:

★ Industriais: siderúrxicas, plataformas de petróleo e gas, plantas químicas

★ Asistencia sanitaria: placas principais e subdistributivas do hospital

★ Transporte: sinalización ferroviaria, sistemas de equipaxe dos aeroportos

★ Comerciais: rañaceos, centros de datos, centros comerciais, centros de convencións

★ Lugares públicos: teatros, estadios, edificios gobernamentais

Vantaxes de instalación e mantemento

★ Fácil integración:

O kit estándar inclúe barras colectoras, barreiras de fase e hardware

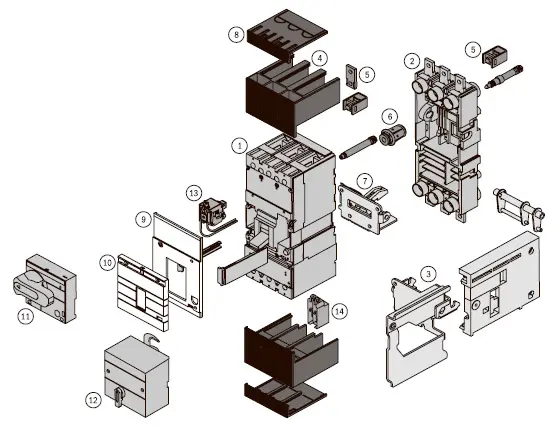

Accesorios opcionais: contactos de alarma, disparadores de derivación/subtensión, mecanismos eléctricos de accionamento

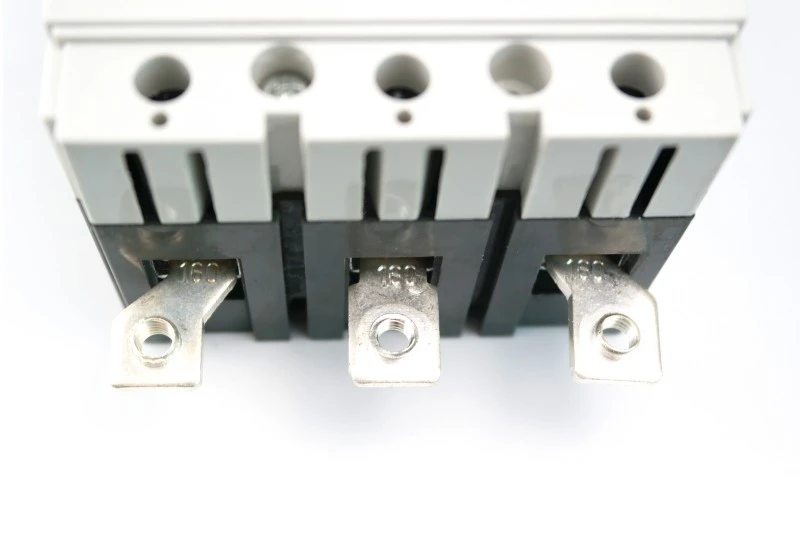

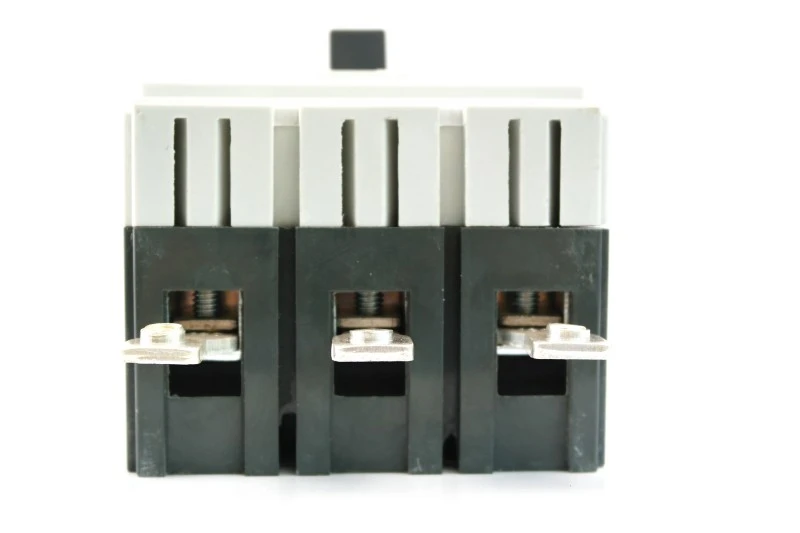

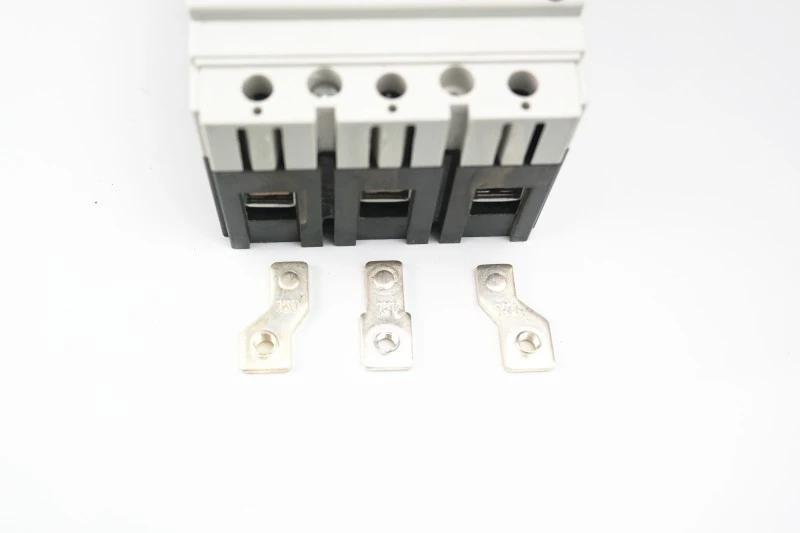

1) Conectar mediante barra colectora estendida (foto 1)

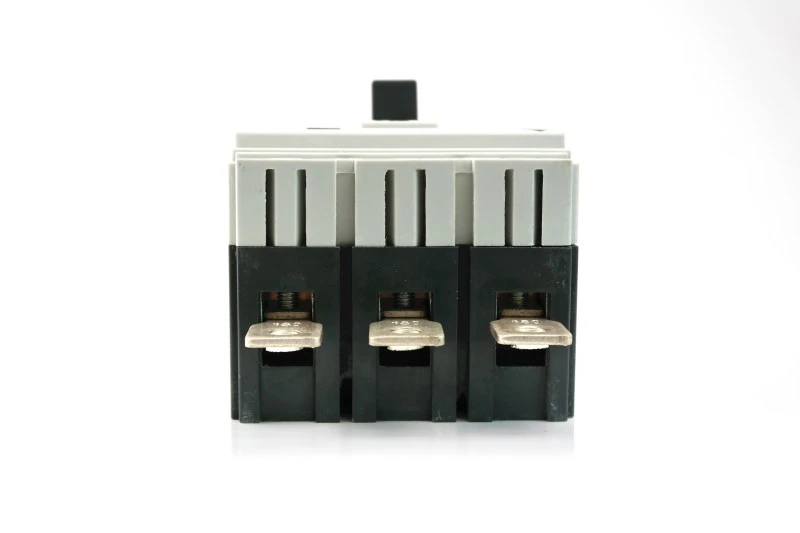

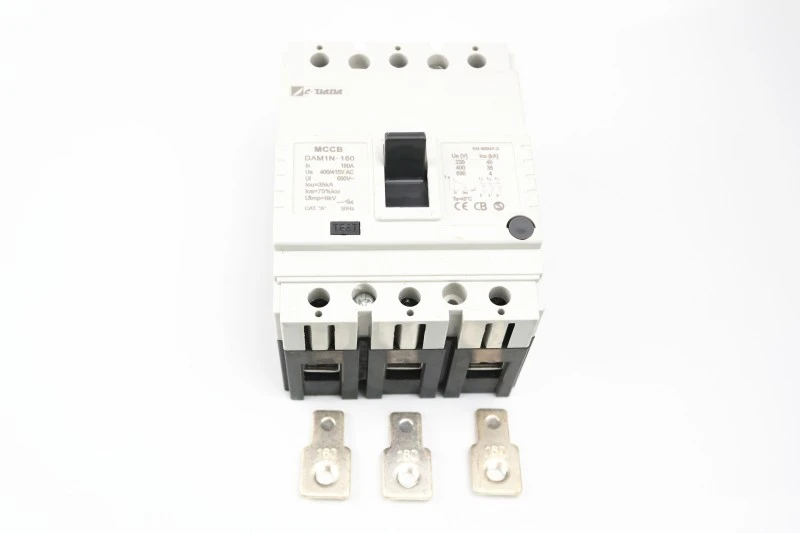

2) Conectar mediante terminal espallador (foto 2)

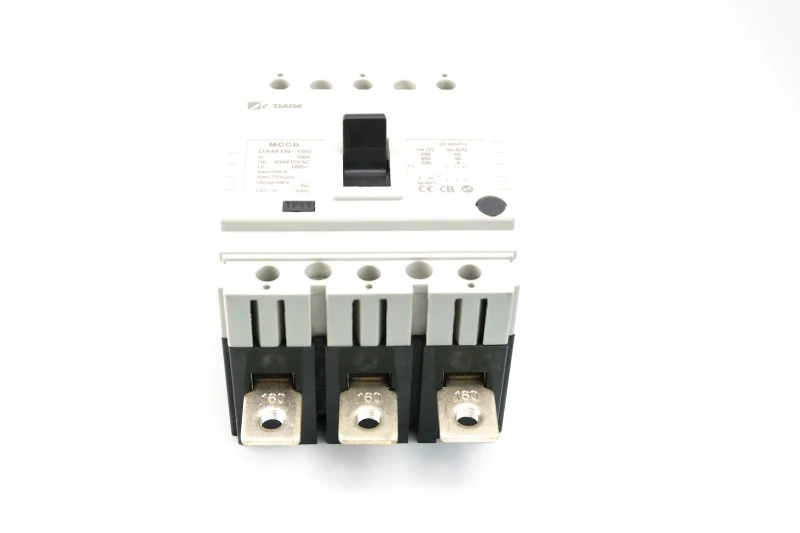

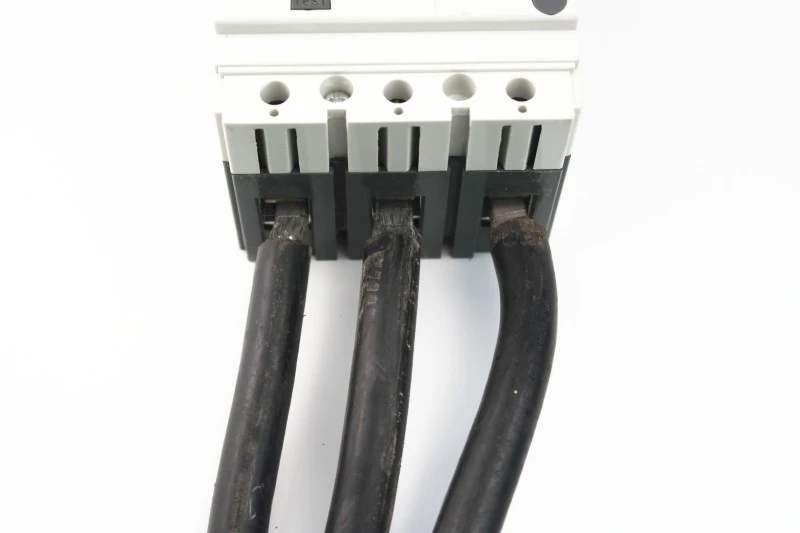

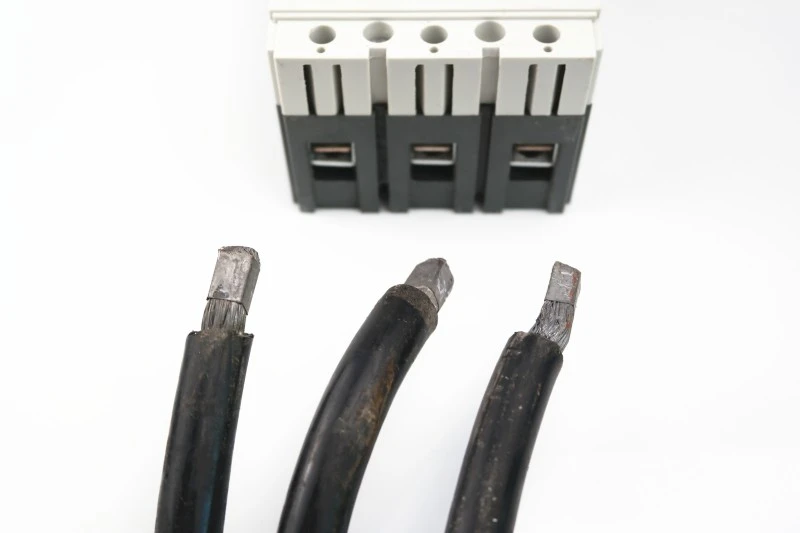

3) Conecte directamente o cable (foto 3) sen utilizar as terminales.

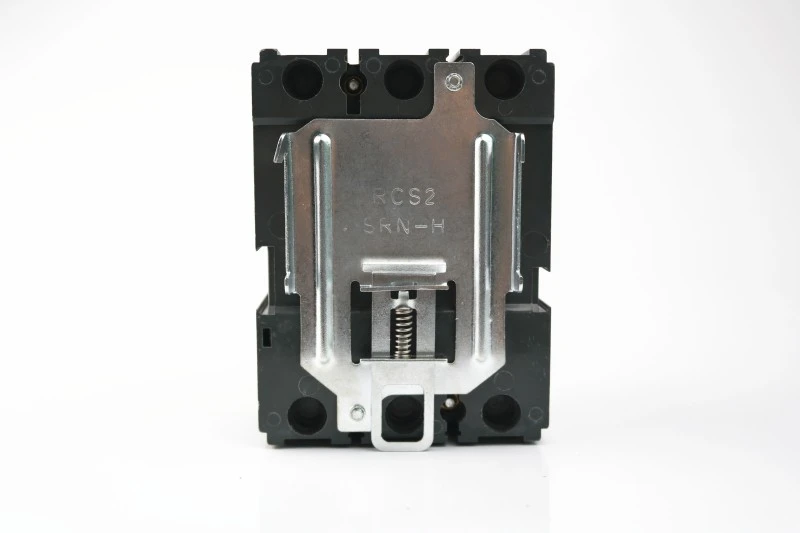

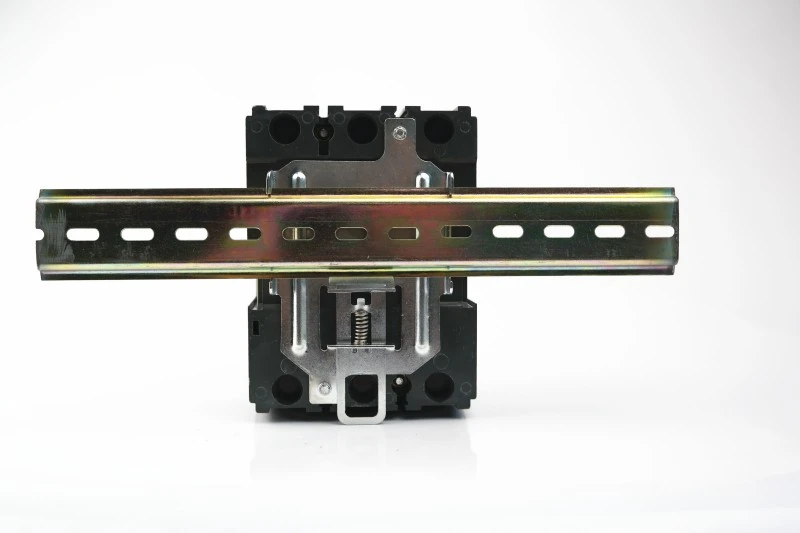

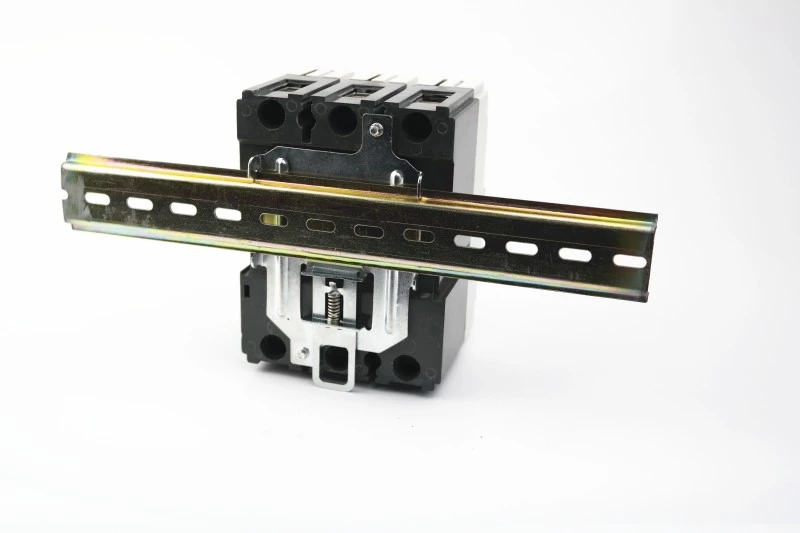

Coa axuda dunha abrazadeira especial, as unidades 125 e 160 pódense instalar nun carril DIN.

Rompedor con abrazadera

abrazadera con carril DIN

abrazadera con carril DIN

★ Deseño de aforro de espazo:

10-20% máis lixeiro e compacto que as alternativas domésticas

Permite tamaños de recinto máis pequenos → menores custos de material e envío

★ Restablecemento fácil de usar:

A indicación clara TRIP impide o re-peche das persianas

Un "clic" audible confirma a correcta conexión mecánica

★ Preparado para o futuro:

Admite kits enchufables e extraíbles (para modelos seleccionados)

Compatible con complementos de monitorización intelixente

Por que escoller CDADA?

1. Somos o fabricante líder durante máis de 42 anos. A nosa empresa fundada en 1983, desenvólvese moi rápido durante 40 anos.

2. O Grupo, formado por 3 fábricas, posúe unha superficie de produción de 52.400 m² e emprega a máis de 500 empregados. Investimos case dez millóns de yuans para ampliar a nosa operación e mellorar os nosos talleres.

3. Fábrica auditada por INTERTEK, DEKRA e GMC

4. Caixas de cartón de alta resistencia, protección de palés, boas para o transporte de exportación a longa distancia

Preguntas frecuentes (FAQ)

P1: Pódese montar o interruptor automático de caixa moldeada de tipo fixo DAM1 nun carril DIN?

R1: Si, os modelos 125A e 160A pódense instalar en carrís DIN usando a abrazadeira especial opcional. As clasificacións máis altas só se montan no panel.

P2: Que certificacións posúe a serie DAM1?

A2: Está certificado con CE, CB, ASTA, KEMA, SEMKO e RoHS, o que garante o cumprimento na UE, Oriente Medio, sueste asiático e máis aló.

P3: Como restablezo o interruptor despois dunha viaxe?

R3: Primeiro, baixa completamente a palanca ata OFF (escoitarás un clic) e, a continuación, tíraa ata ON. Nunca forzalo directamente de TRIP a ON.

P4: Son compatibles os dispositivos auxiliares?

R4: Si: pódense engadir contactos de alarma, contactos auxiliares, disparadores de derivación/subtensión e operadores eléctricos sen desmontar.

P5: ¿O DAM1 é axeitado para substituír interruptores máis antigos?

A5: Absolutamente. A súa pegada compacta permite a substitución directa dos MCCB legados na maioría dos paneis, aforrando tempo e custos de actualización.
