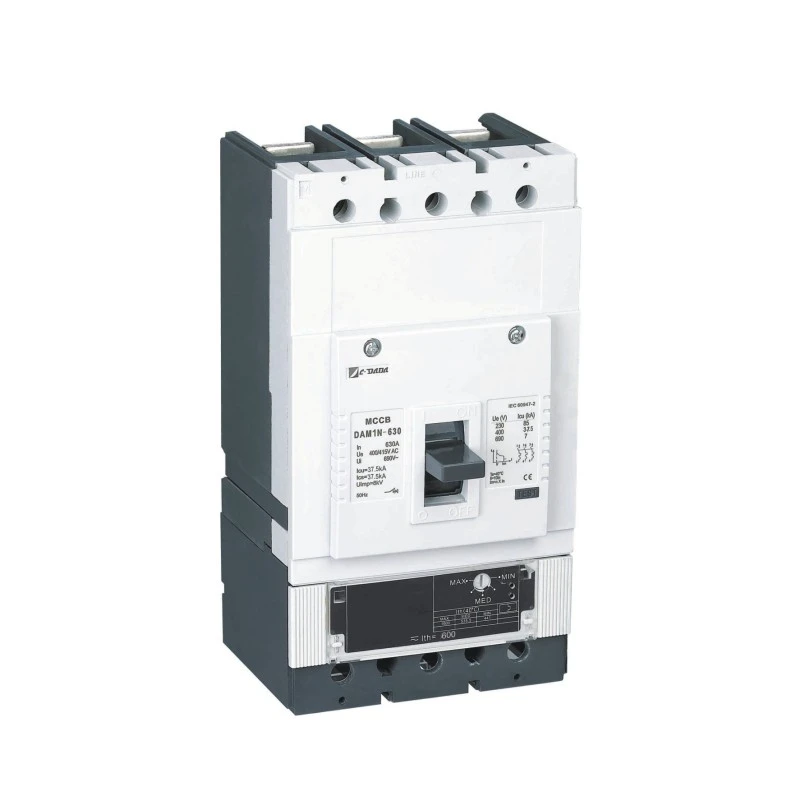

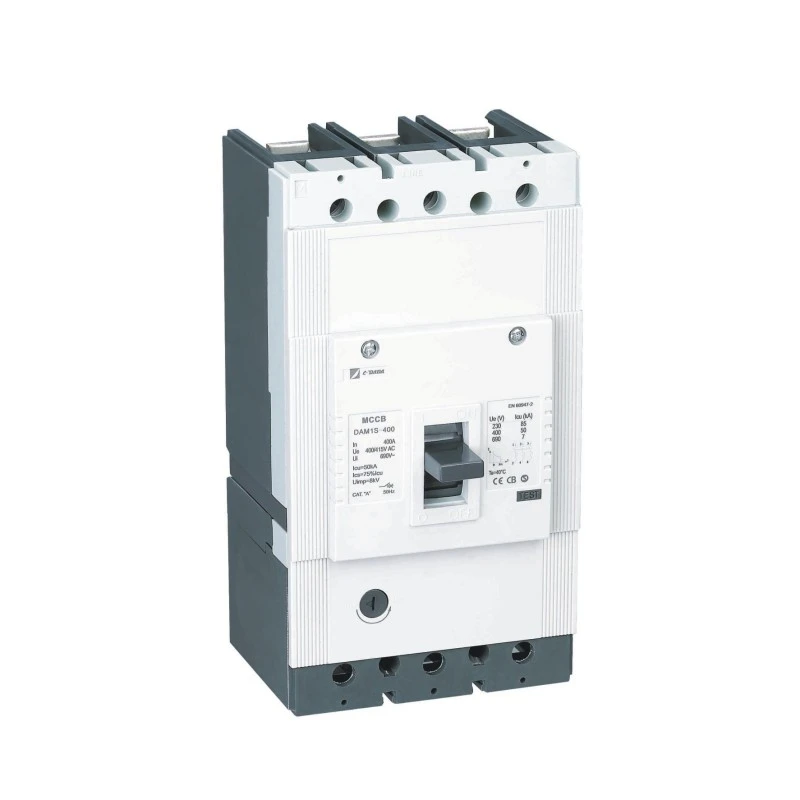

Disyuntor de caixa moldeada térmica axustable
Model:DAM1 Series
Descubra o disyuntor de caixa moldeada térmica axustable da serie CDADA DAM1 da fábrica fiable Shanghai DADA Electric (ASTA, KEMA, CE) e configuración térmica axustable (70-100 % en). Ideal para protección de sobrecarga precisa en aplicacións industriais. Dispoñible en configuracións 3P/4P ata 1600A a 400V/415V. Perfecto para OEMs e compradores a granel.
O disyuntor de caixa moldeada térmica axustable da serie DAM1 de Shanghai DADA Electric CO., LTD. está deseñado para cumprir estándares de clase mundial, proporcionando unha protección sólida contra as condicións de sobrecarga e curtocircuítos. Cun rango de configuración térmica axustable de 70 % a 100 % de In, este interruptor pódese axustar para adaptarse ás súas necesidades específicas de aplicación.
Dispoñible en configuracións 3P e 4P, con clasificación de ata 1600A a 400V/415V, inclúe certificacións globais como ASTA, KEMA, CE, CB, SEMKO e RoHS, que garanten o cumprimento en varias rexións.
Parámetros eléctricos do disyuntor de caixa moldeada térmica axustable DAM1
|
Tipo térmico regulable MCCB (0.7-1)In |
|||||||||
|
Foto |
Modelo |
código |
Icu (KA) |
Ics (KA) |
Corrente nominal -En |
Ui(V) |
Ue(V) |
Polo |
Uimp (V) |
|
|

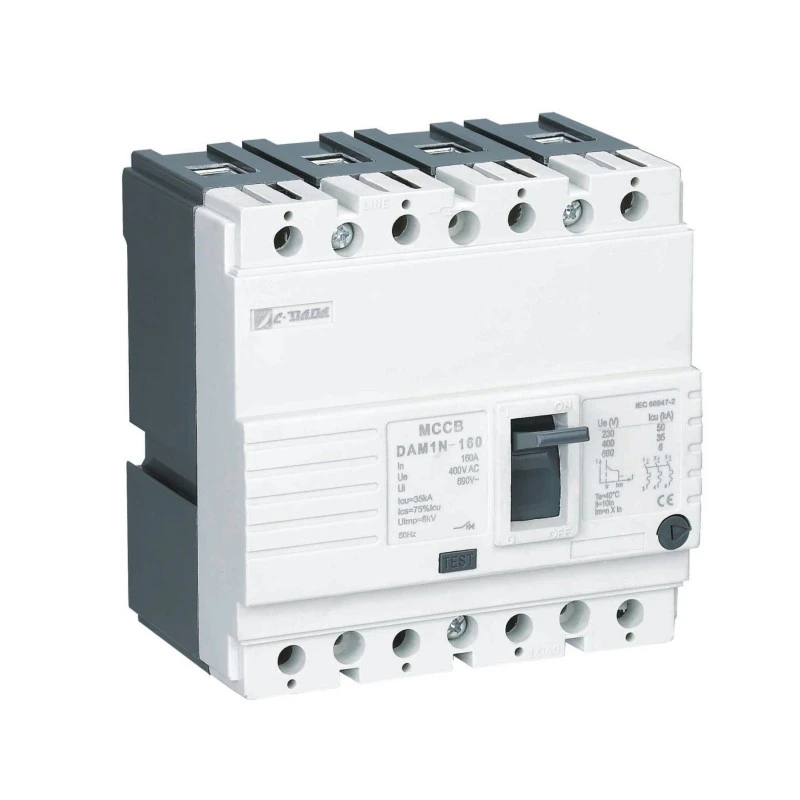

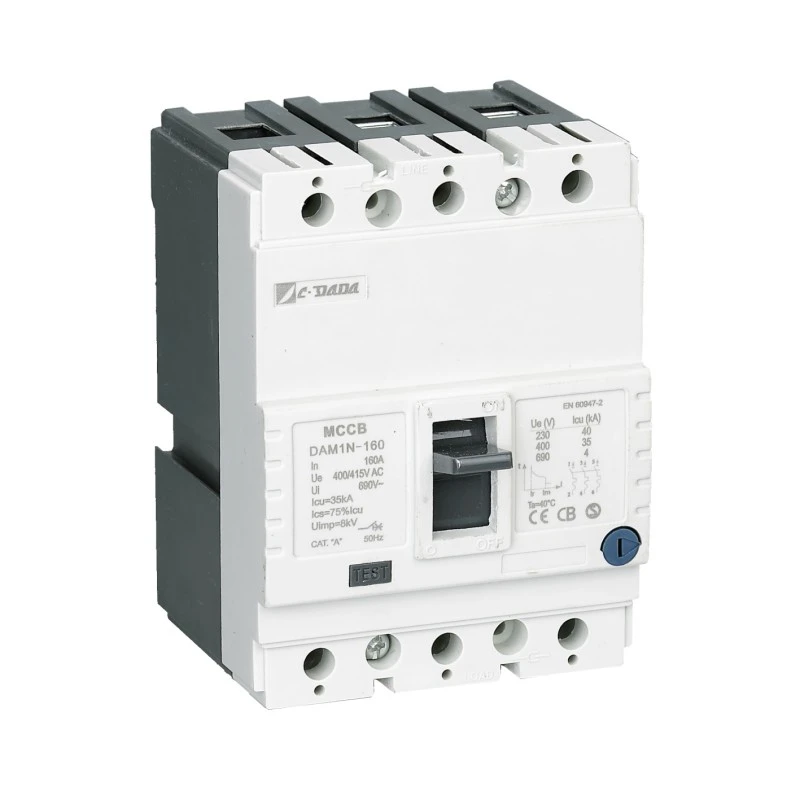

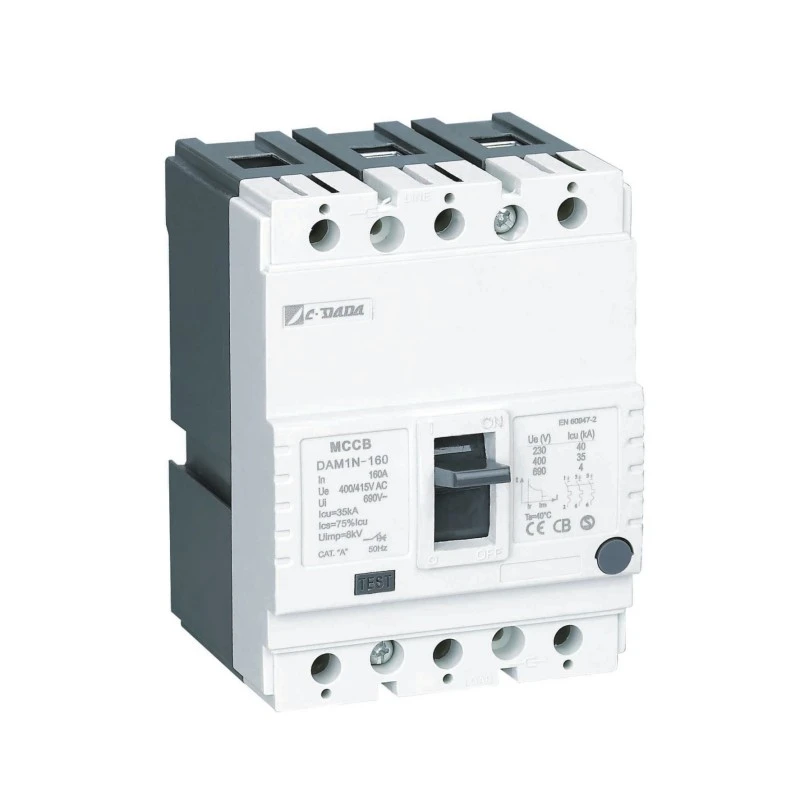

DAM1-160 |
B |
25 |
12.5 |
10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A |
750 V |
400/415 V |
3P/4P |
8000 |
|
N |
35 |
26.25 |
|||||||
|
S |
50 |
37.5 |
|||||||
|
|

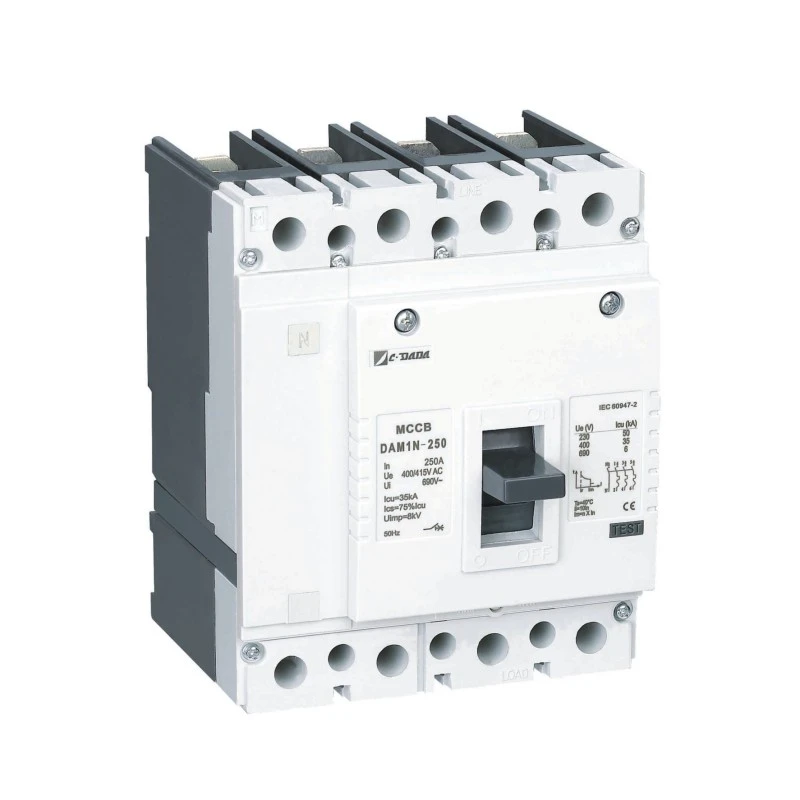

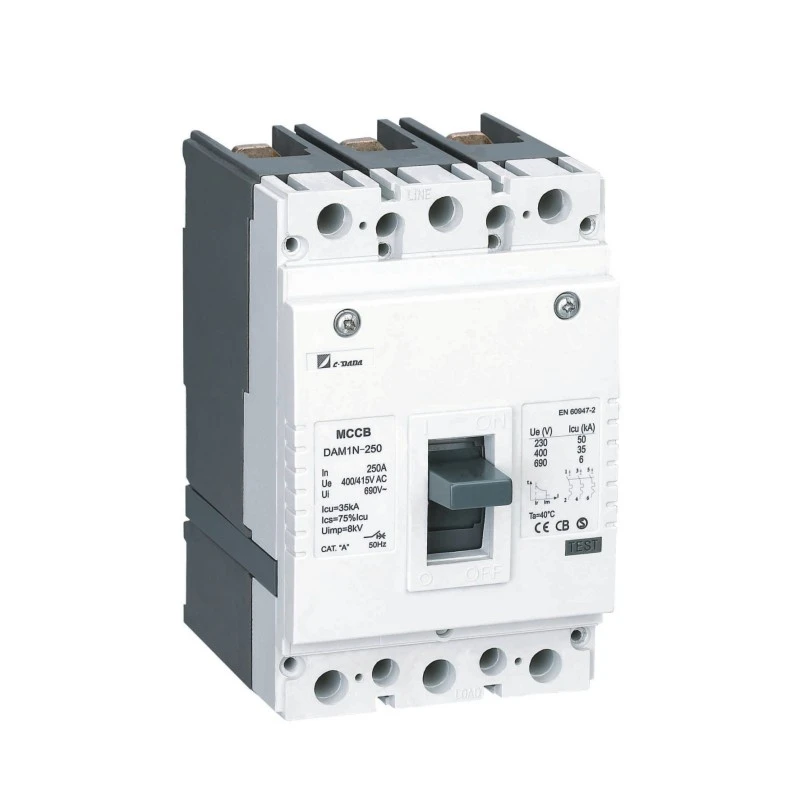

DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160 (180) - 200 (225) - 250 (320) A |
750 V |
400/415 V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|

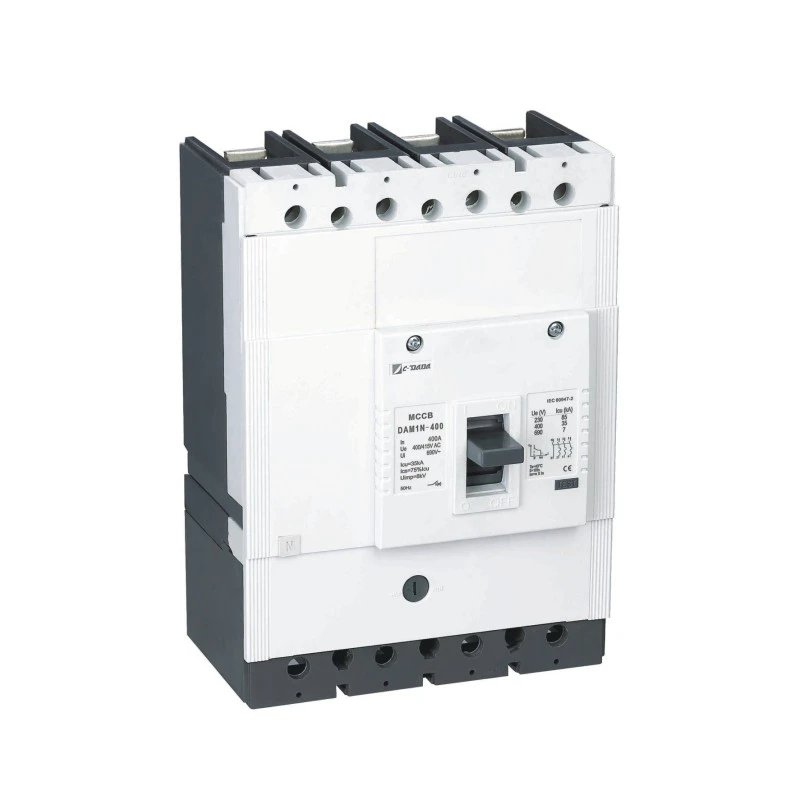

DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630A |
750 V |
400/415 V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|

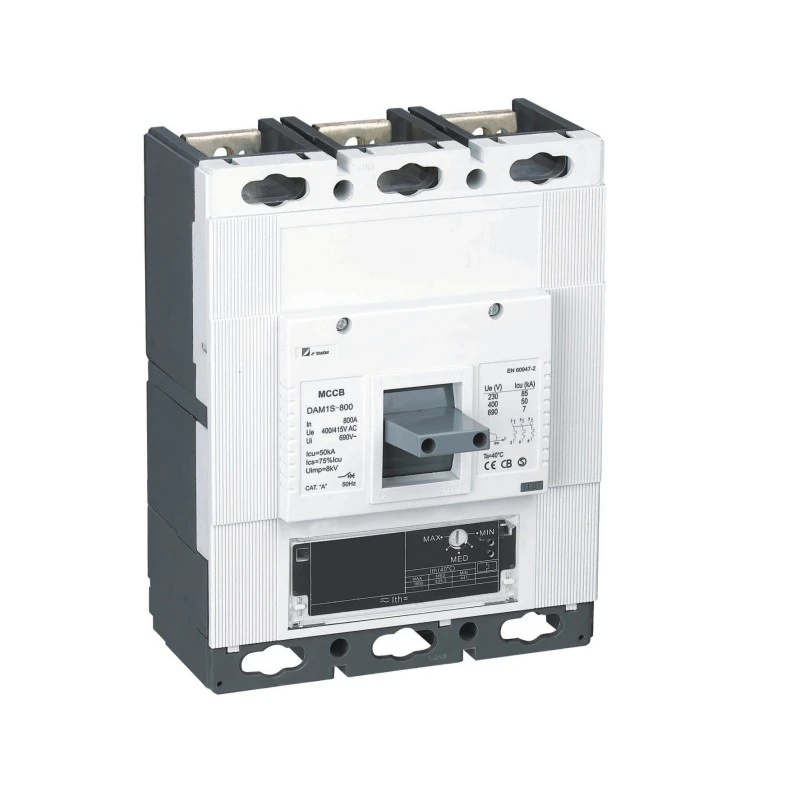

DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700) - 800 -1000A |
750 V |
400/415 V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750 V |
400 V |
3P/4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
|||||||
Especificacións clave
Modelo: Serie DAM1 MCCB térmico axustable
Tipo: interruptor automático de caixa moldeada (MCCB)
Polos: 3P/4P
Tensión nominal (Ue): 400V / 415V AC
Corrente nominal (in): 16 A - 1600 A

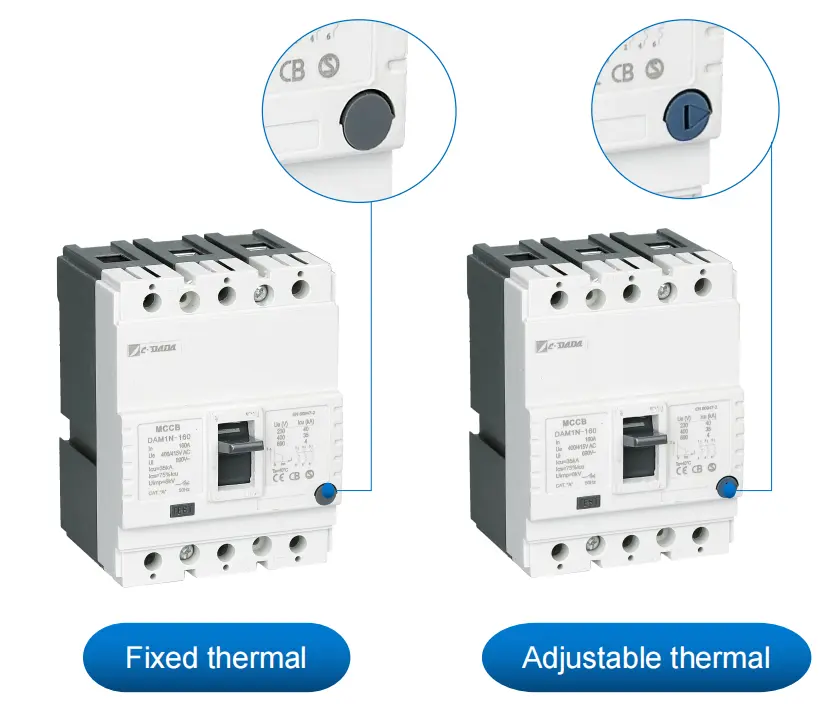

Configuración térmica axustable: 70% - 100% in
Certificacións: ASTA, KEMA, CE, CB, SEMKO, RoHS
Tamaños de cadros: 6 tamaños de cadros
Características adicionais: botón push-to-trip, contactos principais e de arco separados
|
Corriente nominal MCCB (A) |
Configuración de disparo térmico mín (0,7 polgadas) |
Configuración de disparo térmico Máx (1 polgada) |
Rango axustable (0,7–1 polgada) |
|
16 |
11.2 |
16 |
11.2–16 |
|
32 |
22.4 |
32 |
22,4–32 |
|
63 |
44.1 |
63 |
44,1–63 |
|
100 |
70 |
100 |
70-100 |
|
250 |
175 |
250 |
175–250 |
|
400 |
280 |
400 |
280–400 |
|
630 |
441 |
630 |
441–630 |
|
800 |
560 |
800 |
560–800 |
|
1250 |
875 |
1250 |
875–1250 |
|
1600 |
1120 |
1600 |
1120–1600 |
Principio de funcionamento e mecanismo de protección
★ Protección térmica (sobrecarga)
O elemento térmico da serie DAM1 usa unha tira bimetálica que se dobra cando se quenta por sobrecorrente sostida (> corrente nominal). Ao axustar a configuración térmica entre o 70 % e o 100 % de In, os usuarios poden adaptar o tempo de resposta do interruptor para evitar viaxes molestas ao tempo que se garante unha protección eficaz.★ Botón Push-to-Trip
Para fins de proba, o botón de premer para disparar permite o disparo manual do interruptor, verificando a súa integridade operativa sen necesidade de inducir unha condición de fallo real.★ Separar os contactos principais e de arco
Para mellorar a durabilidade e o rendemento, a serie DAM1 presenta contactos principais e de arco separados. Este deseño garante que os contactos principais estean protexidos durante eventos de alta corrente, prolongando a vida útil do interruptor.
Escenarios de aplicación
O interruptor de circuíto moldeado térmico axustable DAM1 (MCCB) é ideal para unha ampla gama de aplicacións nas que é esencial un control preciso da protección contra sobrecarga. Estes inclúen:
★ Plantas industriais: garantindo un funcionamento estable en siderúrxicas, plantas químicas e plataformas petrolíferas.
★ Edificios comerciais: protección dos sistemas eléctricos en centros comerciais, edificios de oficinas e hoteis.
★ Utilidades: distribución fiable en subestacións e redes eléctricas.
★ Centros de datos: mantendo o tempo de actividade na infraestrutura de TI crítica.
Por que escoller CDADA?
1. Temos un equipo profesional de I + D, temos un proceso de desenvolvemento estándar. Pode proporcionar un excelente servizo personalizado.

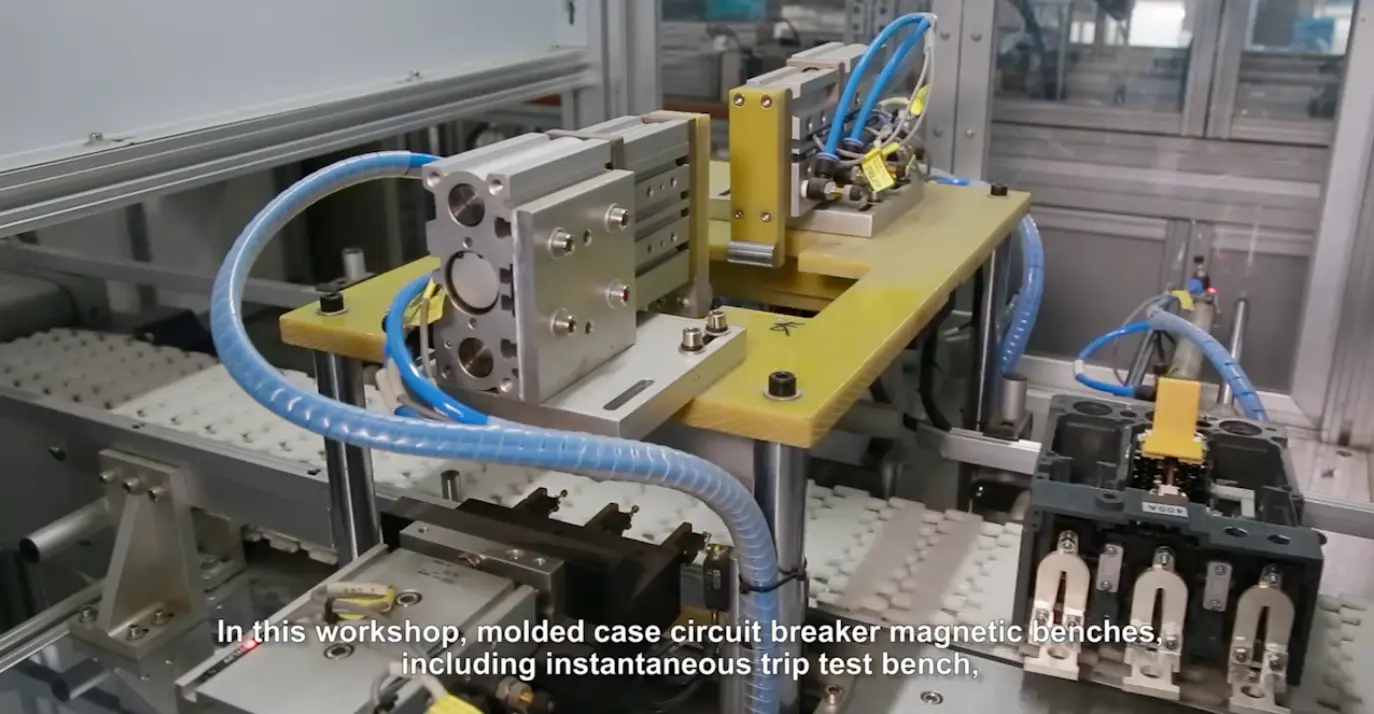

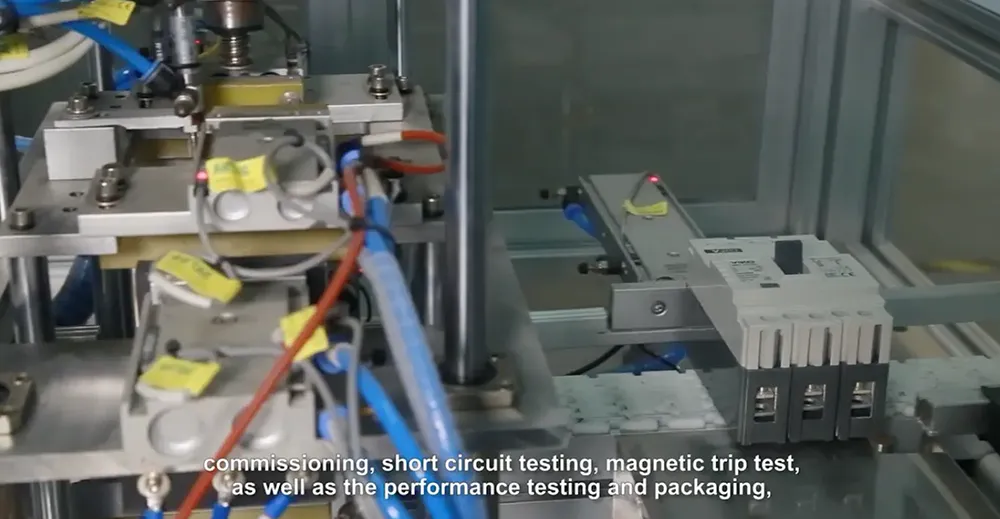

2. Producimos interruptores por liña de produción automática, agora temos 6 liñas de produción automáticas. E a capacidade diaria é de máis de 1000 unidades.

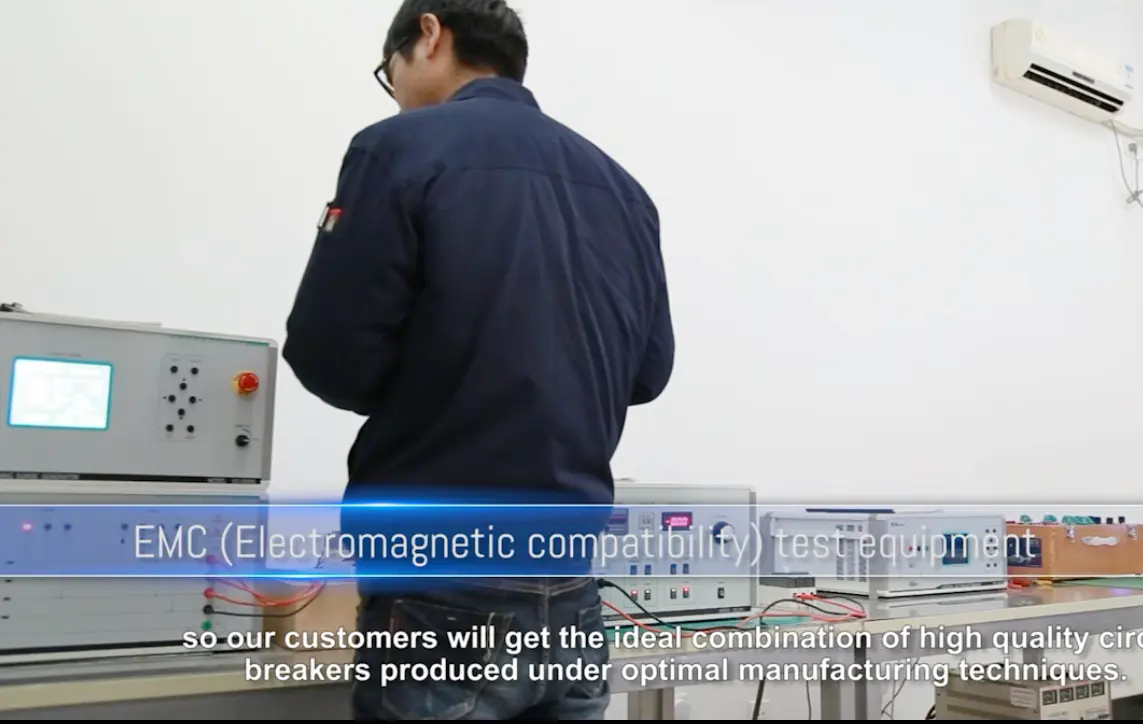

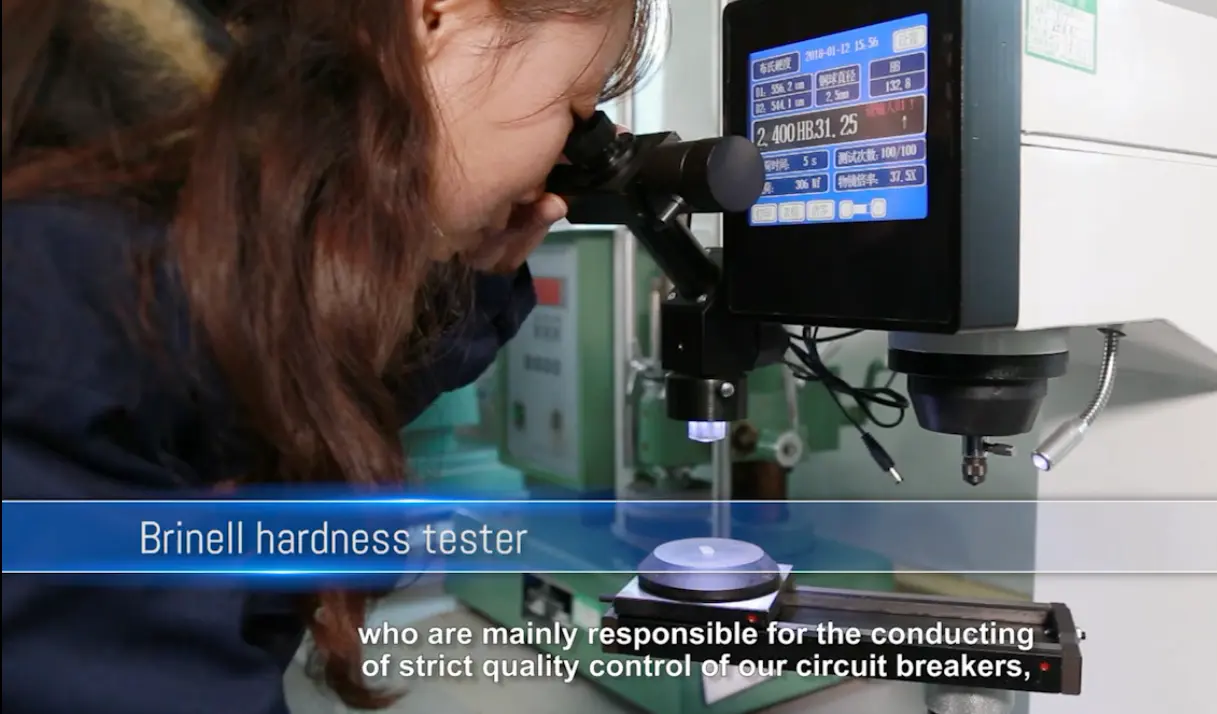

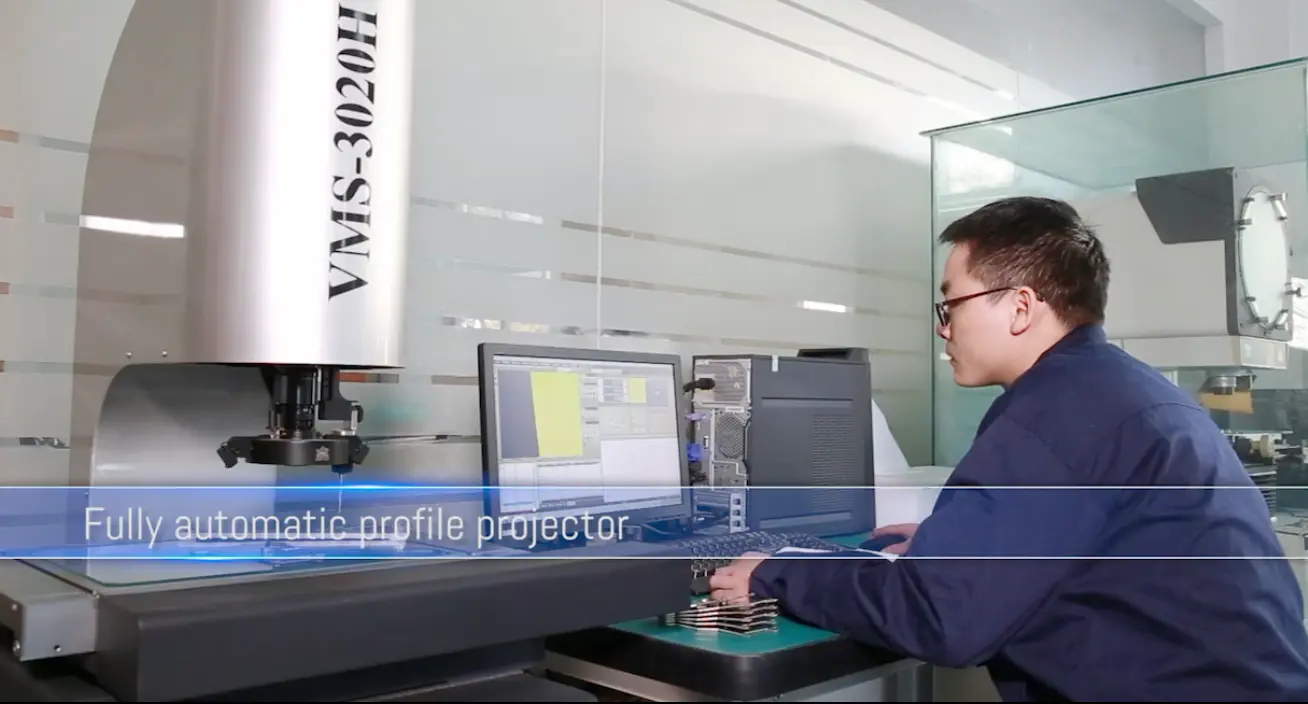

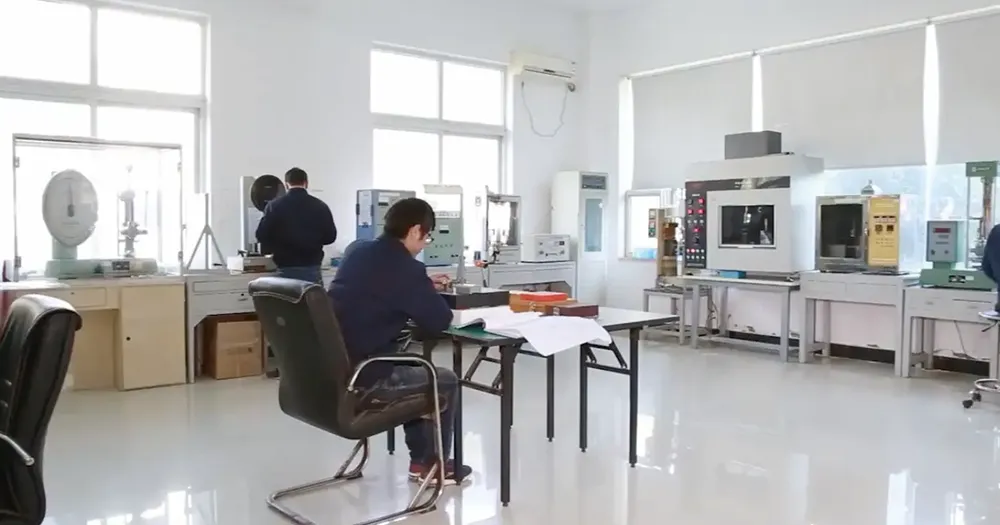

3. Temos un laboratorio totalmente funcional, o noso laboratorio pode testemuñar o laboratorio, podemos facer carga térmica, límite magnético e de disparo, vida útil do mecanismo, EMC no noso laboratorio.
4. Conseguindo CB,CE,SEMKO,KEMA,ASTA,ROHS,SASO,CCC global
Preguntas frecuentes
P1: Cal é o rango de configuración térmica axustable para o DAM1 MCCB?
A1: A configuración térmica da serie DAM1 pódese axustar entre o 70% e o 100% de In, o que permite un control preciso da protección contra sobrecargas.
P2: Pódese usar o disyuntor de caixa moldeada térmica axustable DAM1 en configuracións de 3 e 4 polos?
R2: Si, a serie DAM1 está dispoñible en configuracións 3P e 4P, polo que é adecuada para varias aplicacións.
P3: O MCCB DAM1 inclúe funcións adicionais para probas ou mantemento?
R3: Si, a serie DAM1 inclúe un botón de premer para disparar para probar e verificar facilmente a funcionalidade do interruptor sen inducir unha condición de fallo.
P4: Como xestiona o DAM1 MCCB os curtocircuítos?
A4: A serie DAM1 inclúe un mecanismo de disparo magnético que proporciona protección instantánea contra curtocircuítos, garantindo a rápida desconexión das correntes de falla.
P5: Hai algún accesorio dispoñible para o MCCB DAM1?
R5: Si, hai unha ampla gama de accesorios dispoñibles, incluíndo contactos de alarma, contactos auxiliares, disparadores de subtensión e mecanismos de operación eléctricos, mellorando a flexibilidade e a funcionalidade do interruptor. Hot Tags: Disyuntor de caixa moldeada térmica axustable, China, fabricante, provedor, fábrica
