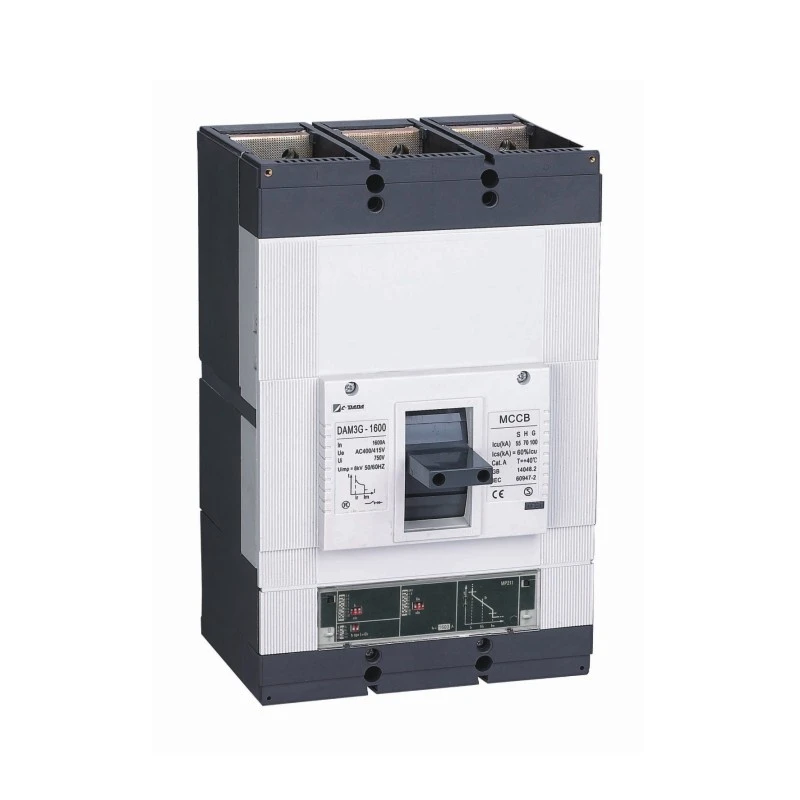

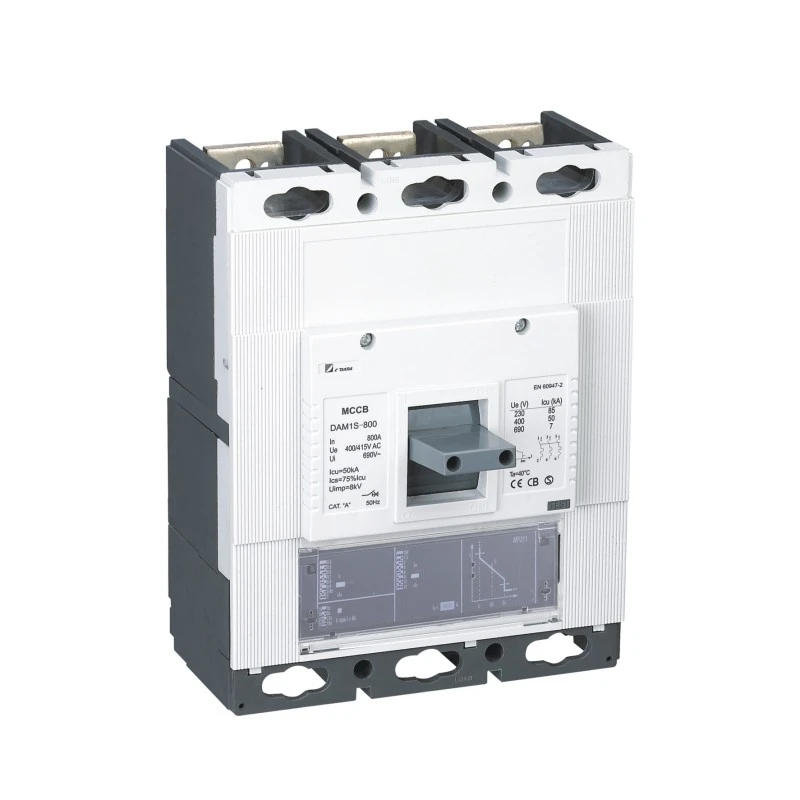

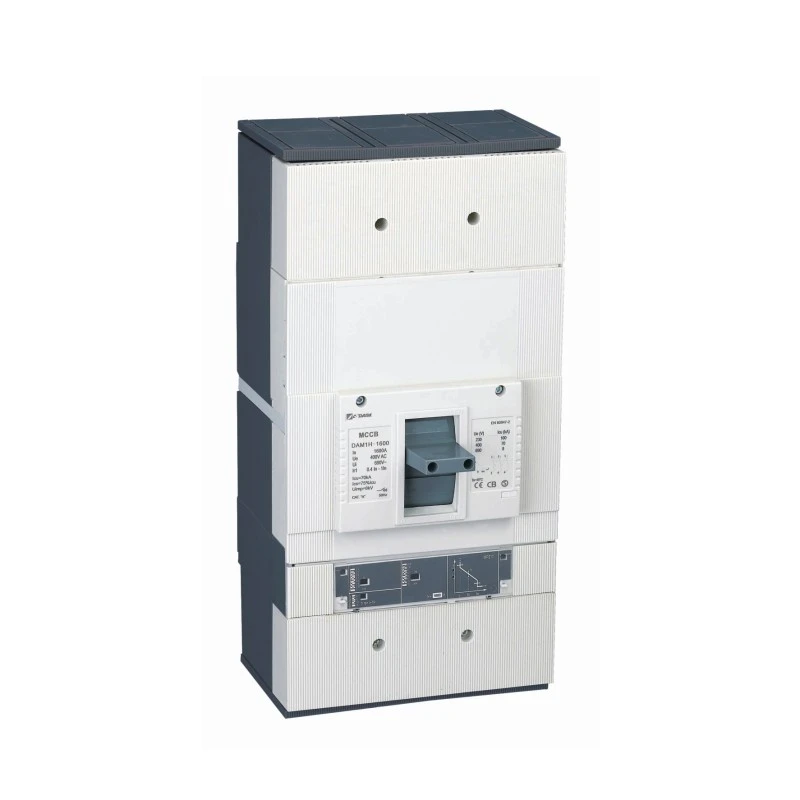

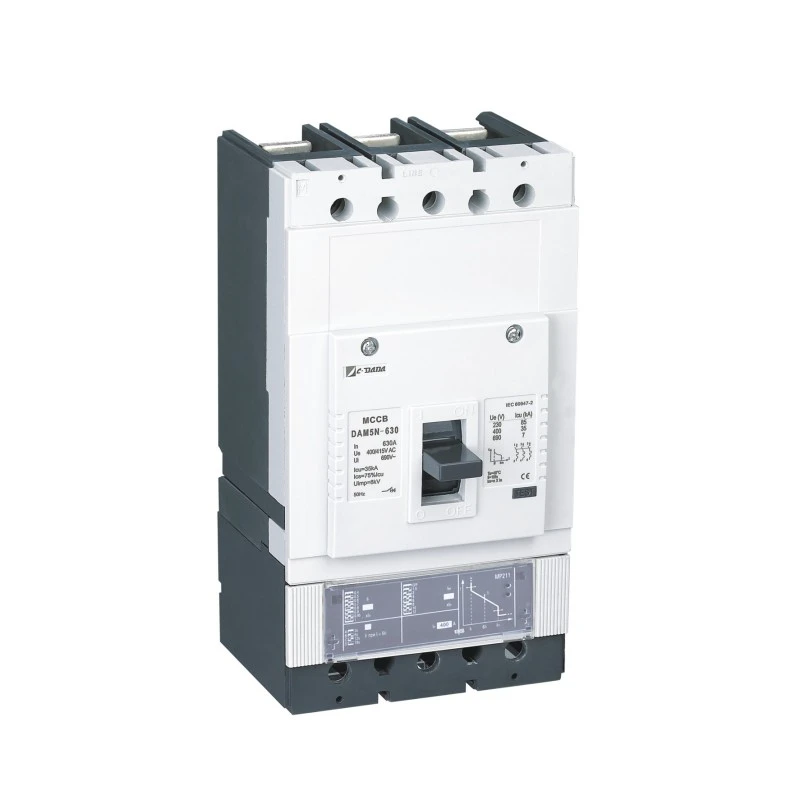

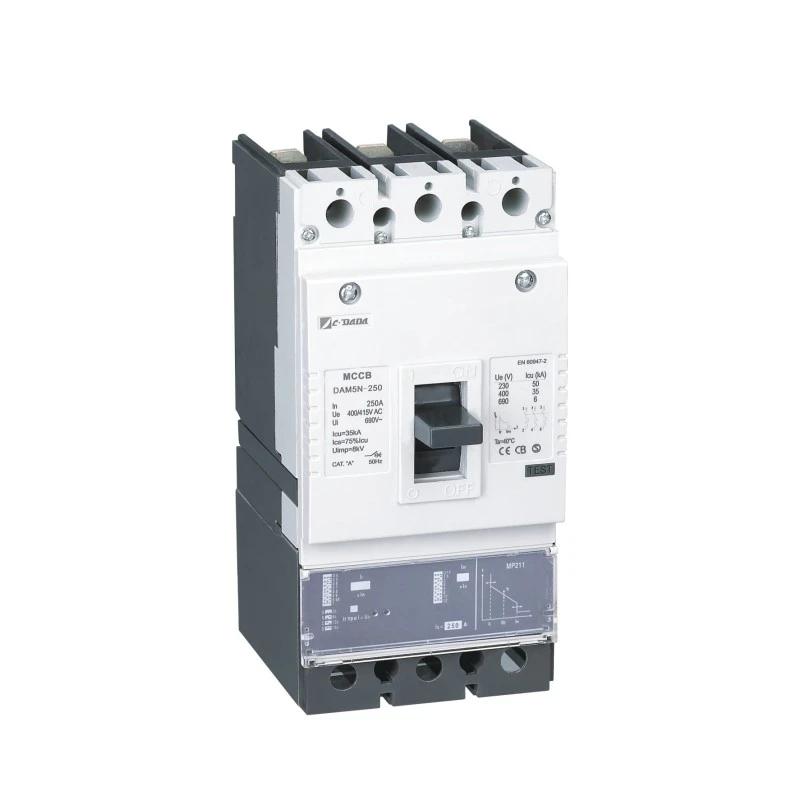

Interruptor electrónico de caixa moldeada

Para os sistemas de enerxía modernos que esixen precisión, intelixencia e fiabilidade, o disyuntor de caixa moldeada de tipo electrónico de Shanghai DADA Electric CO., LTD. establece un novo estándar en protección de baixa tensión. A diferenza dos interruptores magnéticos térmicos tradicionais, este MCCB intelixente usa unha unidade de disparo electrónica baseada en microprocesador para ofrecer unha protección programable contra sobrecorriente altamente precisa e inmune ás flutuacións da temperatura ambiente.

Con configuracións axustables de 40% a 100% In (térmica) e 1,5 × a 12 × In (magnética), ofrece unha flexibilidade inigualable para unha coordinación complexa en centros de datos, plantas industriais, hospitais e sistemas de enerxía renovable. Con unha clasificación de 100 A a 1600 A a 400 V/415 V, combina un deseño compacto cunha funcionalidade avanzada e inclúe un disparo directo de seguridade durante fallos extremos, aínda que a electrónica falle.

Especificacións clave

Modelo: Serie CDADA DAM2/DE (disyuntor de caja moldeada de tipo electrónico)

Tipo: Interruptor electrónico de caixa moldeada

Polos: 3P/4P

Tensión nominal (Ue): 400V / 415V AC

Corrente nominal (in): 100 A - 1600 A

Trip Unit: liberación electrónica baseada en microprocesador

Axuste térmico (Ir): 40% - 100% de In

Axuste magnético (Im): 1,5× – 12× in

Vantaxes

★ Amplio rango: 100 A a 1600 A (CA)

★ Dimensións compactas

★ Configuración térmica axustable (40-100%).

★ Configuración magnética axustable (1,5-12 veces) In.

★ Preme para disparar botón de provisión.

★ Separar os contactos principais e de arco

★ Amplia gama de accesorios.

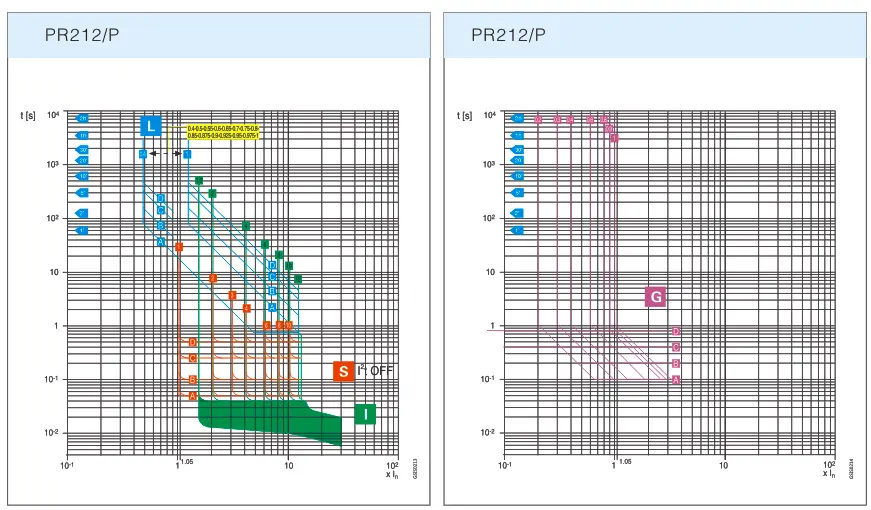

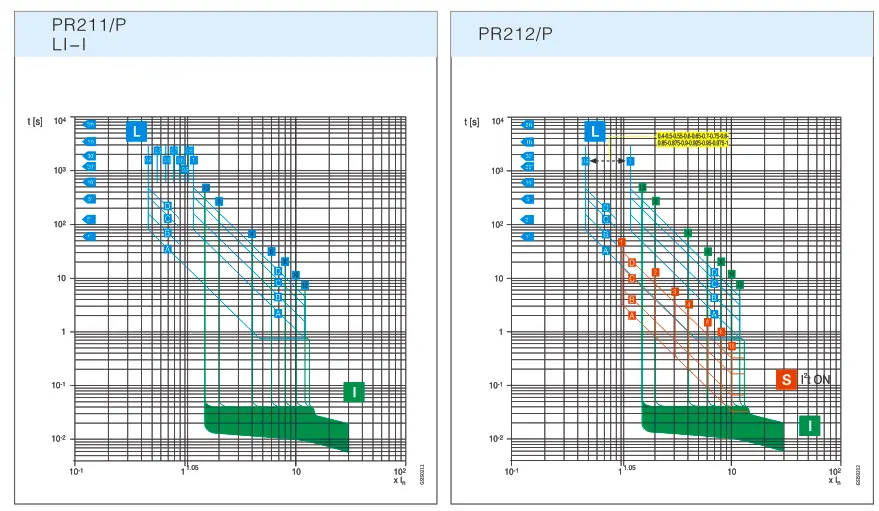

Curva característica de liberación electrónica

Parámetros eléctricos

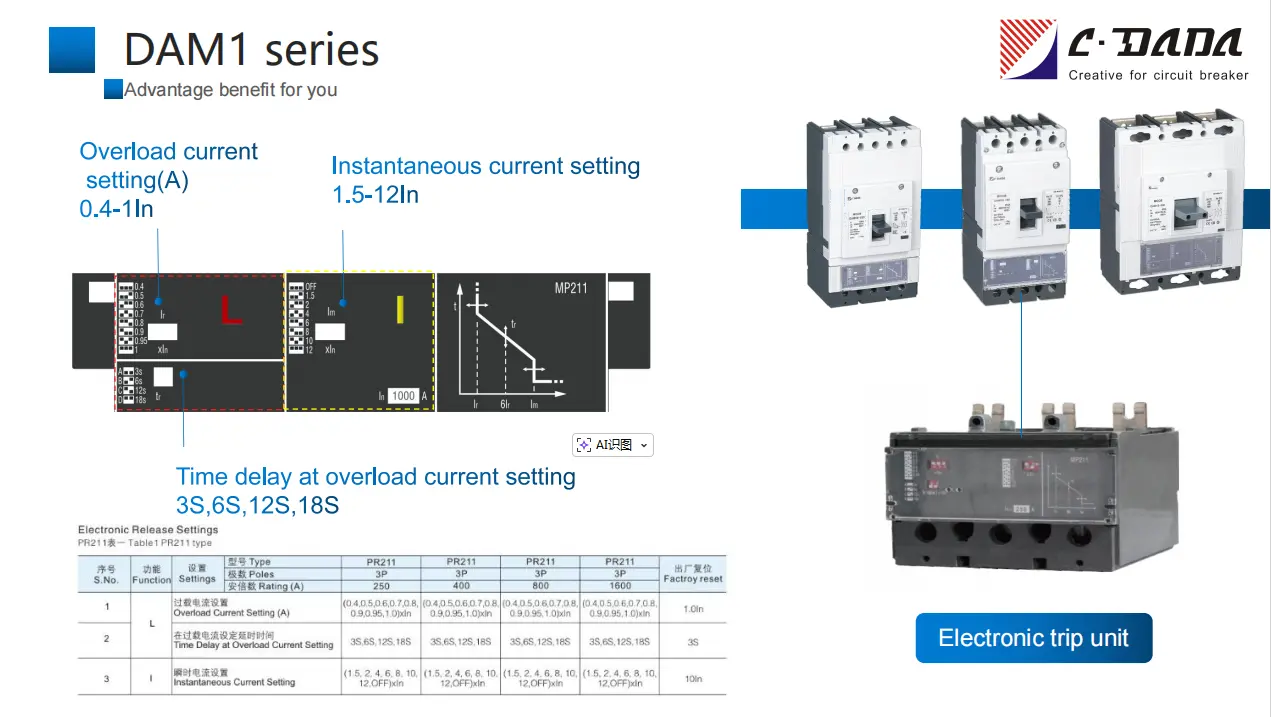

Táboa 1 tipo PR211

S.Non.

Función

Configuración

Tipo

PR211

PR211

PR211

PR211

Reset de fábrica

Polos

3P

3P

3P

3P

Valoración (A)

250

400

800

1600

1

L

Configuración de corrente de sobrecarga (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 polgadas

2

Tempo de atraso na configuración de sobrecarga actual

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Configuración de corrente instantánea

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 polgadas

Táboa 2 tipo PR212

S.Non.

Función

Configuración

Tipo

PR212

PR212

PR212

PR212

Reset de fábrica

Polos

3P

3P

3P

3P

Valoración (A)

250

400/630

800

1600

1

L

Configuración de corrente de sobrecarga (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 polgadas

2

Tempo de atraso na configuración de sobrecarga actual

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Axuste de corrente de curtocircuíto (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, DESACTIVADO) xIn

(1, 2, 3, 4, 6, 8, 10, DESACTIVADO) xIn

(1, 2, 3, 4, 6, 8, 10, DESACTIVADO) xIn

6 en

4

Retraso de tempo na configuración de corrente de curtocircuíto

0,05, 0,1, 0,25 e 0,5

0,05, 0,1, 0,25 e 0,5

0,05, 0,1, 0,25 e 0,5

0,05, 0,1, 0,25 e 0,5

0,1 S

5

I

Configuración de corrente instantánea

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 polgadas

6

G

Configuración de corrente de falla a terra (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1,0 polgadas

7

Retraso de tempo na configuración de falla a terra

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4 S

8

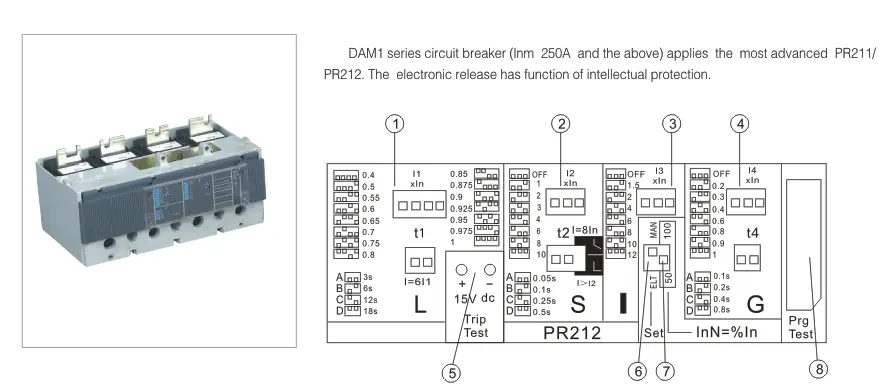

Selección do conxunto de parámetros eléctricos ou electrónicos

Función SET (interruptor ELT/MAN)

9

Usado para configurar os parámetros do interruptor DIP da liña cero

InN=%In, interruptor 50/100

10

Enchufe para dispositivo de medición de conexión

Enchufe do panel

Por que escoller CDADA Electronic MCCB?

★ Intelixencia verdadeira, non só automatización
O microprocesador analiza continuamente as formas de onda actuais, o que permite unha protección precisa en tempo inverso, tempo definido e instantánea, sen deriva debido á calor ou ao envellecemento.

★ Deseño a prueba de fallos
Aínda que o circuíto electrónico falle, un pestillo electromagnético directo garante que o interruptor se dispare durante curtocircuítos graves, cumprindo os requisitos de redundancia de seguridade IEC 60947-2.

★ Coordinación Superior
Os rangos de axuste ultra-amplos (40–100 % Ir, 1,5–12× Im) permiten unha coordinación perfecta cos dispositivos de augas arriba/abaixo, minimizando as zonas de corte.

★ Infraestrutura a proba de futuro
Compatible con módulos de comunicación opcionais (Modbus RTU, Profibus) para a integración en sistemas de xestión de edificios (BMS) ou redes intelixentes.

★ Calidade global, prezo competitivo
Fabricado baixo a norma ISO 9001 en Shanghái, con certificacións internacionais, que ofrece un rendemento a nivel europeo cunha eficiencia de custos asiática.

★ Temos un equipo dedicado de 15 enxeñeiros centrados no desenvolvemento, mellora e personalización de produtos.

Aplicacións ideais

Centros de datos: evite fallos en cascada con disparos selectivos precisos

Hospitais: garantir unha alimentación ininterrompida para os sistemas de soporte vital

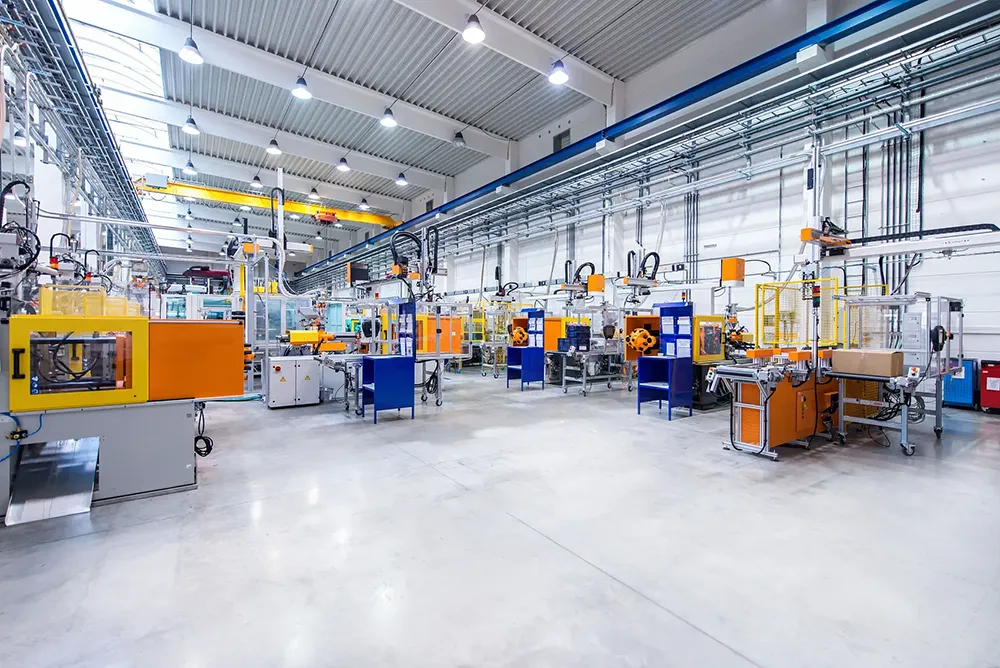

Automatización industrial: coordinar con VFD, arrancadores suaves e robótica

Parques solares/eólicos: adaptarse a perfís de xeración variable

Edificios comerciais intelixentes: permite o seguimento da enerxía sen contadores adicionais

Preguntas frecuentes (FAQ)

P1: Que fai que un MCCB electrónico sexa diferente dun termomagnético?

A1: Os interruptores automáticos de caixa moldeada de tipo electrónico usan un microprocesador para analizar a corrente e disparar as viaxes con alta precisión. Non se ven afectados pola temperatura ambiente, ofrecen intervalos de axuste máis amplos e poden proporcionar rexistro de datos de carga, a diferenza dos tipos termomagnéticos baseados en bimetáis/solenoides.

P2: O MCCB electrónico 1600A está dispoñible en configuración de 4 polos?

R2: Si, todos os MCCB electrónicos CDADA de 250A a 1600A están dispoñibles en versións 3P e 4P.

P3: Que ocorre se a unidade de desconexión electrónica falla durante un curtocircuíto?

R3: O interruptor inclúe unha copia de seguridade mecánica: durante as correntes de falla extremas (>12×In), un pestillo magnético activa a apertura directa, o que garante a seguridade incluso con dispositivos electrónicos fóra de liña.

P4: Podo supervisar os valores actuais en tempo real?

R4: Si: a unidade de control electrónico mostra a corrente instantánea, máxima, mínima e media en xanelas de tempo seleccionables (por exemplo, 24 horas), útiles para a xestión da enerxía.

P5: Por que escoller CDADA fronte a outras marcas intelixentes de MCCB?

A5: CDADA ofrece:

● Auténtica capacidade de axuste de dobre rango (moitos competidores limitan Im a ≤10×)

● Copia de seguridade mecánica de seguridade (non todos os MCCB "electrónicos" teñen isto)

● Tamaño compacto: encaixa con paneis legados sen modificación

● Carteira de certificación global sólida (ASTA, KEMA, CE)

● Prezos compatibles con OEM con soporte técnico en inglés
