Esta guía explica como funciona un interruptor de circuíto en miniatura de 6 kA AC, o que significa realmente a clasificación de 6 kA, como afectan as curvas de disparo B, C e D o rendemento e como seleccionar a configuración de polo e corrente nominal adecuada. Tamén identifica erros comúns de compra e ofrece unha lista de verificación práctica para enxeñeiros, contratistas e compradores que avalían solucións MCB de fabricantes comoShanghai DaDa Electric Co., Ltd.
Índice
- Que é un disyuntor en miniatura de 6 kA AC?
- Por que importa a capacidade de corte de 6kA?
- Como protexe un interruptor de circuíto en miniatura de CA un circuíto?
- Que parámetros técnicos deben comprobar os compradores?
- Como afectan á selección as curvas de viaxe B, C e D?
- Onde se usan habitualmente os disyuntores en miniatura de CA de 6 kA?
- Que problemas pode evitar o MCB correcto?
- Como poden os compradores seleccionar un MCB de 6kA adecuado?
- Erros comúns de selección a evitar
- Por que traballar cun fabricante de MCB experimentado?
- Preguntas frecuentes
- Contacte con Shanghai DaDa Electric Co., Ltd.

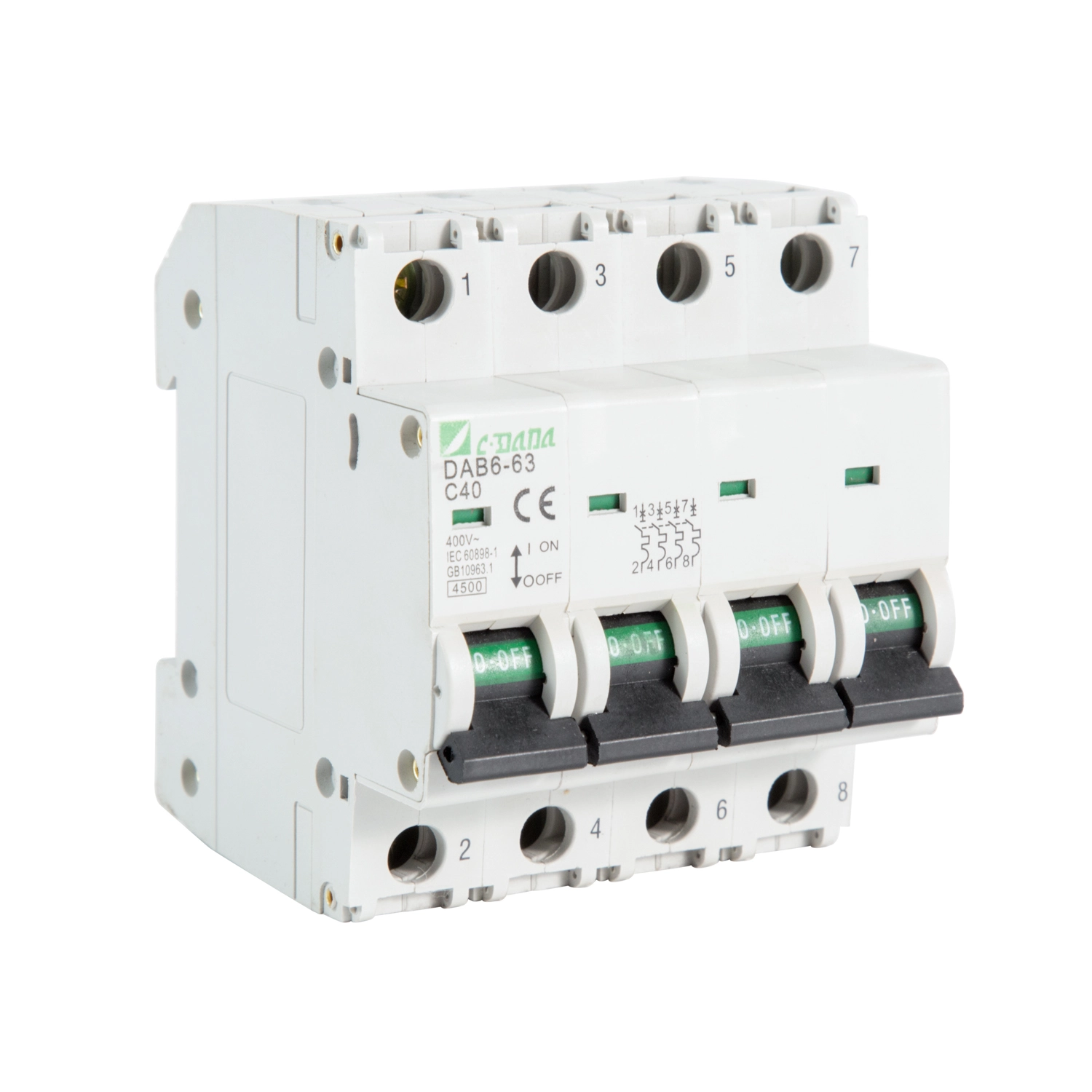

Que é un disyuntor en miniatura de 6 kA AC?
Un interruptor de circuíto en miniatura, comunmente chamado MCB, é un dispositivo de conmutación protector deseñado para desconectar automaticamente un circuíto eléctrico cando se producen condicións de corrente anormais. A diferenza dos fusibles tradicionais, un MCB normalmente pódese restablecer despois de que se solucione o fallo, polo que é conveniente para operacións e mantementos repetidos.
O termo6kArefírese á capacidade nominal de corte en curtocircuíto do interruptor nas condicións de proba aplicables. En termos sinxelos, un MCB de 6 kA está deseñado para interromper con seguridade unha corrente de curtocircuíto potencial de ata 6.000 amperes cando se cumpren os requisitos especificados.
Os produtos que cumpren a norma IEC/EN 60898-1 especifican habitualmente parámetros como a corrente nominal, a tensión nominal, a frecuencia, a capacidade de corte e as características de disparo instantáneo. As gamas de MCB comerciais poden ofrecer clasificacións de 6 kA en diferentes clasificacións de corrente e configuracións de polos.
6kA non é a corrente de funcionamento normal do interruptor. Un MCB de 16 A, por exemplo, está destinado a transportar a súa corrente nominal en condicións especificadas, mentres que a figura de 6 kA describe a súa capacidade de interrupción de curtocircuíto. Estas dúas especificacións responden a preguntas de enxeñería completamente diferentes.
Por que importa a capacidade de corte de 6kA?
Os curtocircuítos poden producir correntes moi altas nun período moi curto. Se o dispositivo de protección non pode interromper con seguridade a corrente de avaría dispoñible no seu punto de instalación, as consecuencias poden incluír danos graves por contacto, calor excesivo, fallo do equipo ou arco eléctrico perigoso.
Polo tanto, a capacidade de corte non debe seleccionarse só porque 6kA é unha especificación comúnmente dispoñible. Debe avaliarse a corrente de curtocircuíto potencial no punto de instalación e o interruptor seleccionado debe ter unha capacidade de interrupción adecuada para ese sistema.
| Parámetro | O que significa | Por que importa |
|---|---|---|
| 6kA | Capacidade nominal de corte en curtocircuíto | Determina se o interruptor pode interromper o nivel de corrente de falla especificado con seguridade |
| Corriente nominal (in) | Valoración de corrente normal do MCB | Debe coordinarse coa capacidade do condutor e a carga esperada |
| Tensión nominal (Ue) | Tensión de funcionamento para a aplicación | Debe ser compatible co sistema eléctrico |
| Curva de viaxe | Define o rango de disparo magnético instantáneo | Axuda a evitar disparos molestos mantendo a protección contra fallos |
| Número de polos | Número de condutores conmutados/protexidos | Debe coincidir coa configuración do circuíto |
As especificacións do fabricante ilustran que os MCB de 6 kA están dispoñibles para unha gama de clasificacións de corrente e configuracións de tensión, incluíndo sistemas de distribución comúns de 230 V e 400 V CA.
Como protexe un interruptor de circuíto en miniatura de CA un circuíto?
Un MCB típico combina mecanismos de protección térmica e magnética. Estas dúas funcións abordan problemas eléctricos diferentes.
- Protección térmica:Unha sobrecarga sostida quenta un elemento bimetálico. Cando a temperatura alcanza o limiar de funcionamento, o mecanismo libera e abre o circuíto.
- Protección magnética:Unha alta corrente de curtocircuíto crea un forte efecto magnético que activa o mecanismo de disparo instantáneo, desconectando o circuíto rapidamente.
- Cambio manual:O MCB normalmente pódese cambiar manualmente para o illamento do circuíto durante os traballos de mantemento ou instalación.
Esta combinación fai que o MCB sexa axeitado para circuítos nos que hai que resolver tanto sobrecargas de longa duración como fallos repentinos de curtocircuíto. As gamas modernas de produtos MCB adoitan combinar liberacións térmicas e magnéticas e poden proporcionar características B, C ou D dependendo da carga prevista.
Que parámetros técnicos deben comprobar os compradores?
Os compradores adoitan centrarse na clasificación e o prezo actuais mentres pasan por alto outros parámetros. Para unha especificación fiable do proxecto, as seguintes características deben ser verificadas conxuntamente.
| Especificación | Consideración típica | Punto de control do comprador |
|---|---|---|
| Capacidade de rotura | 6kA | Confirme que é adecuado para a corrente de falla potencial |
| Corrente nominal | Dependente da aplicación | Coordenar coa capacidade de carga e condutor |
| Tensión nominal | Tensións comúns de distribución de CA | Relaciona a tensión do sistema |
| Frecuencia | 50/60Hz especificado habitualmente | Confirme a compatibilidade coa rede local |
| Característica da viaxe | B/C/D | Relacione a curva coas características de arranque de carga |
| Configuración de polos | 1P, 1P+N, 2P, 3P, 4P dependendo do produto | Coincide coa disposición do cableado |
| Montaxe | O carril DIN é común | Confirme a compatibilidade co cadro de distribución |
| Estándares | IEC/EN 60898-1 ou outra norma aplicable | Solicitar documentación técnica e certificación cando sexa necesario |
A documentación do produto dos fabricantes establecidos adoita ofrecer estes parámetros xuntos en lugar de tratar a capacidade de rotura como unha especificación illada.
Como afectan á selección as curvas de viaxe B, C e D?
A curva de viaxe é unha das decisións máis importantes á hora de especificar un MCB. A carta describe o rango aproximado no que opera a liberación instantánea magnética en relación á corrente nominal do interruptor.
| Curva | Rango de disparo magnético típico | Aplicación típica |
|---|---|---|
| B | 3–5 × polgadas | Cargas de baixa entrada, iluminación, circuítos resistivos |
| C | 5–10 × polgadas | Cargas de uso xeral e moderadamente indutivas |
| D | 10–20 × polgadas | Cargas de entrada máis altas, como certos motores e transformadores |
Estes rangos asócianse habitualmente coas características do MCB IEC 60898-1.
Por exemplo, se un motor produce unha corrente de arranque temporal varias veces superior á súa corrente de funcionamento normal, unha curva moi sensible pode disparar innecesariamente durante o arranque. Un dispositivo de curva C ou D pode ser máis apropiado, dependendo do equipo e do deseño do circuíto completo.
Onde se usan habitualmente os disyuntores en miniatura de CA de 6 kA?
Un interruptor de circuito en miniatura de 6 kA AC pode ser axeitado para moitas aplicacións de baixa tensión cando o nivel de falla real, a tensión, a corrente e os requisitos de instalación están dentro das especificacións do dispositivo.
- Distribución residencial:circuítos de iluminación, circuítos de enchufes, electrodomésticos e circuítos derivados.
- Edificios comerciais:cadros de distribución de oficinas, sistemas de iluminación, instalacións de venda polo miúdo e circuítos de pequenos equipos.
- Paneles de control industriais:circuítos auxiliares, equipos de control, pequenos motores e outras cargas de baixa tensión adecuadas.
- Servizos de construción:Circuítos auxiliares relacionados coa climatización, bombas, iluminación e distribución xeral de enerxía cando as especificacións sexan apropiadas.
- Armarios de distribución eléctrica:protección de circuítos derivados e sistemas de distribución modulares.
A aplicación real sempre debe verificarse en función da documentación do produto do fabricante e dos requisitos da instalación. Nunca se debe asumir que unha clasificación de 6 kA é adecuada para todos os ambientes eléctricos.
Que problemas pode evitar o MCB correcto?
Unha das maiores preocupacións de compra non é simplemente se un interruptor funciona, senón se funciona de forma consistente nas condicións para as que foi seleccionado.
1. Sobrecarga persistente
Un circuíto que leva unha corrente excesiva durante demasiado tempo pode provocar quecemento dos condutores e deterioración prematura dos equipos. A liberación térmica está deseñada para responder ás condicións de sobrecarga sostidas.
2. Danos por curtocircuíto
Unha capacidade de corte adecuada permite que o MCB interrompa unha corrente de falla excesiva sen exceder a capacidade de interrupción especificada do dispositivo.
3. Disparo molesto
Unha curva de disparo inadecuada pode provocar interrupcións innecesarias cando se inicia o equipo. Combinar as características B, C ou D coa carga axuda a resolver este problema.
4. Mantemento difícil
Un MCB modular pode proporcionar un illamento manual cómodo, axudando aos electricistas a identificar e traballar en circuítos individuais sen necesariamente apagar un sistema de distribución completo.
5. Incertidumbre da contratación
Nos proxectos B2B, as especificacións técnicas incompletas poden dar lugar a produtos incorrectos, aprobacións atrasadas ou custos de substitución. Unha folla de datos clara do produto e os parámetros técnicos definidos reducen estes riscos.
Como poden os compradores seleccionar un MCB de 6kA adecuado?
Un proceso de selección práctico pódese dividir en varios pasos. Isto axuda aos enxeñeiros e aos equipos de compras a evitar escoller un produto só a partir dun título de catálogo.
-
Determine a tensión do sistema.
Confirme a tensión nominal de CA e se a aplicación é monofásica ou trifásica. -
Calcula ou confirma a corrente de deseño.
A corrente nominal do MCB debe coordinarse coa carga do circuíto esperada e a corrente admisible do condutor. -
Determine a corrente de curtocircuíto potencial.
Comprobe a corrente de falla dispoñible no punto de instalación e confirme que a capacidade de corte de 6kA seleccionada é a adecuada. -
Avaliar a carga de arranque.
Identifica se o circuíto contén motores, transformadores, equipos capacitivos, fontes de alimentación conmutadas ou outras cargas que producen unha corrente de arranque significativa. -
Seleccione a curva de viaxe adecuada.
Escolla B, C ou D segundo os requisitos de carga e protección reais en lugar de simplemente seleccionar a opción máis común. -
Escolla a configuración do polo.
Confirme se o proxecto require 1P, 1P+N, 2P, 3P, 3P+N ou outra configuración admitida pola serie de produtos. -
Verificar normas e documentación.
Solicite a folla de datos aplicable, a información das probas, os certificados, os debuxos dimensionais e as instrucións de instalación. -
Comprobe a compatibilidade do panel.
Verifique as dimensións do carril DIN, a disposición dos terminales, o alcance dos condutores, os accesorios e o espazo de instalación dispoñible.
- □ Tensión nominal confirmada
- □ Corriente nominal confirmada
- □ Capacidade de corte de 6kA verificada
- □ Curva B/C/D seleccionada segundo a carga
- □ Configuración de poste confirmada
- □ Norma aplicable confirmada
- □ Dimensións e montaxe en carril DIN comprobados
- □ Solicitude de documentación de certificación e proba
- □ Contorno operativo revisado
- □ Considerada a coordinación coa protección upstream/downstream
Erros comúns de selección a evitar
Mesmo cando as especificacións básicas parecen correctas, varios erros poden crear problemas despois da instalación.
| Erro | Problema potencial | Mellor Práctica |
|---|---|---|
| Escollendo só por amperaxe | É posible que outros parámetros críticos non coincidan | Avaliar tensión, curva, capacidade de corte, polos e estándares xuntos |
| Asumindo que cada interruptor de 6 kA é intercambiable | Diferentes produtos poden ter diferentes dimensións e especificacións de rendemento | Compara fichas completas |
| Usando a curva de viaxe incorrecta | Disparos molestos ou aplicación inadecuada | Avaliar a descarga real de carga |
| Ignorando a corrente de falla potencial | A capacidade de rotura pode ser insuficiente | Verifique o nivel de falla no punto de instalación |
| Obsérvase a coordinación do condutor | É posible que a protección non coincida correctamente co sistema de cableado | Coordenar a clasificación MCB coa capacidade do condutor |
| Compra sen documentación | A aprobación e instalación poden resultar difíciles | Solicite documentos técnicos e de conformidade antes da compra |
A coordinación correcta entre a corrente nominal, a capacidade do condutor, a característica de disparo e o nivel de falla é fundamental para unha selección fiable de MCB.
Por que traballar cun fabricante de MCB experimentado?
Para a adquisición de grandes volumes, proxectos OEM, asociacións de distribución e fabricación de cadros eléctricos, a calidade do produto é só unha consideración. Os compradores tamén necesitan especificacións consistentes, produción estable, comunicación técnica receptiva e documentación que apoie a aprobación do proxecto.
Shanghai DaDa Electric Co., Ltd.pode ser considerado como un socio de fabricación para os clientes que buscan solucións de interruptores en miniatura e produtos relacionados de protección eléctrica de baixa tensión. Para os compradores B2B, a avaliación dos provedores máis útil debería centrarse na información técnica medible en lugar de afirmacións de mercadotecnia só.
- Especificacións claras do produto e parámetros técnicos
- Rangos de corrente e tensión nominales definidos
- Opcións de capacidade de rotura dispoñibles
- Información da curva de viaxe para diferentes condicións de carga
- Debuxos do produto e información de instalación
- Certificación e documentación de conformidade aplicables
- Procedementos estables de fabricación e control de calidade
- Comunicación técnica dos requisitos específicos do proxecto
- Soporte OEM/ODM cando proceda
Para os importadores e distribuidores eléctricos, estes factores poden ser especialmente importantes cando os produtos deben integrarse en diferentes sistemas de distribución ou venderse en varios mercados.
Preguntas frecuentes
6kA refírese á capacidade nominal de corte de curtocircuíto nas condicións de proba aplicables. Representa 6.000 amperios e non debe confundirse coa corrente nominal normal do MCB.
Non. A idoneidade depende da corrente de curtocircuíto, a tensión do sistema, a corrente nominal, a característica de disparo, a configuración dos polos, as condicións de instalación e a normativa aplicable. Debe comprobarse a corrente de falla dispoñible antes de seleccionar o interruptor.
Os dous números describen diferentes parámetros. 6kA é unha clasificación de capacidade de corte, mentres que 6A é un valor de corrente nominal. Un interruptor pode ter unha corrente nominal de 6 A e unha capacidade de corte de 6 kA.
Identifican diferentes características de disparo magnético instantáneo. Segundo a norma IEC 60898-1, B asóciase xeralmente con aproximadamente 3-5 veces a corrente nominal, C con aproximadamente 5-10 veces e D con aproximadamente 10-20 veces.
Os motores poden ter unha corrente de arranque substancial, polo que as características C ou D poden ser apropiadas dependendo do motor e do circuíto. A selección final debe considerar a corrente de arranque, a corrente de falla, a impedancia do cable e a coordinación con outros dispositivos de protección.
Non automaticamente. Se a corrente de curtocircuíto potencial supera a capacidade de corte nominal do interruptor, un dispositivo de 6 kA pode non ser apropiado. O interruptor debe seleccionarse segundo o nivel de falla e os requisitos de instalación aplicables.
Normalmente, os compradores deben solicitar unha folla de datos detallada, especificacións técnicas, debuxos dimensionais, instrucións de instalación, documentos de proba ou certificación aplicables e normas de produtos relevantes. Os requisitos específicos do proxecto poden requirir documentación adicional.
A coherencia entre os lotes de produción, a trazabilidade, a documentación técnica, o control de calidade, a capacidade de entrega e o soporte técnico posvenda poden afectar significativamente o custo total e a fiabilidade dun proxecto eléctrico B2B.
