A 125 15KA Interruptor en miniaturaestá deseñado para sistemas eléctricos que requiren unha alta capacidade de corrente e unha protección fiable contra curtocircuítos. A diferenza dos MCB convencionais de baixa clasificación, un dispositivo de alta capacidade de corte de 125 A pode abordar aplicacións de distribución esixentes onde as correntes de falla poden ser considerablemente máis altas. Este artigo explica como funciona un MCB 125 15KA, o que significan as súas especificacións principais, onde se pode usar, como seleccionalo e instalalo correctamente e que deben examinar os equipos de compras antes de facer un pedido. Tamén explora as características prácticas de deseño da serie DAB7-125 de Shanghai DaDa Electric Co., Ltd., incluíndo protección térmica magnética, deseño limitador de corrente, terminais de cable grandes e capacidade de corte de 15 kA.
Índice
- Que é un disyuntor en miniatura 125 15KA?
- Por que importan 125A e 15KA?
- Como funciona o mecanismo de protección?
- Que funcións melloran o rendemento práctico?
- Onde se pode usar un MCB 125 15KA?
- Especificacións clave para examinar
- Como seleccionar a configuración correcta
- Consideracións de instalación e mantemento
- Problemas comúns e preocupacións de compra
- Por que Shanghai DaDa Electric Co., Ltd.?
- Preguntas frecuentes
- Consideracións finais
Que é un disyuntor en miniatura 125 15KA?
Un disyuntor en miniatura 125 15KA é un dispositivo de protección de alta corrente deseñado para interromper os circuítos eléctricos cando se producen condicións de corrente anormais. Na designación do produto, "125" xeralmente identifica unha corrente nominal de ata 125 A, mentres que "15KA" refírese a unha capacidade de corte de curtocircuíto de 15 kA nas condicións de proba e estándar aplicables.
Estes dous números describen diferentes características eléctricas. A clasificación de 125 A refírese á corrente para que o interruptor está deseñado nas condicións de operación especificadas. A cifra de 15 kA refírese ao nivel de corrente de curtocircuíto potencial que o interruptor pode interromper con seguridade nas súas condicións especificadas.
Esta distinción é importante cando os enxeñeiros comparan os interruptores. Unha corrente nominal máis alta non significa automaticamente unha maior capacidade de corte de curtocircuítos. Ambos valores deben ser avaliados en función das características eléctricas da instalación.

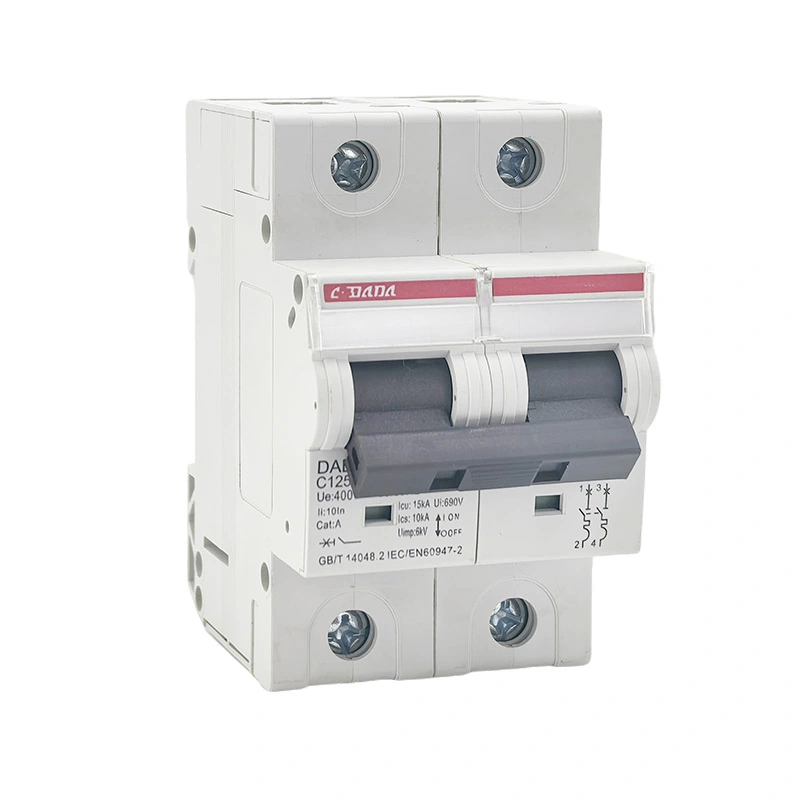

A serie DAB7-125 de Shanghai DaDa Electric Co., Ltd. está desenvolvida para aplicacións de distribución de enerxía industrial e comercial. A súa información publicada sobre o produto identifica unha corrente nominal máxima de 125 A e opcións de alta capacidade de corte, incluíndo 15 kA. O fabricante tamén especifica protección termomagnética e un deseño limitador de corrente.
Por que importan 125A e 15KA?
Os sistemas de distribución eléctrica poden conter enerxía de falla substancial, especialmente preto de transformadores, cadros de distribución, maquinaria industrial e grandes cargas de potencia. Se un dispositivo de protección está exposto a unha corrente de falla superior á súa capacidade de interrupción especificada, as consecuencias poden incluír danos no equipo, arcos excesivos e serios riscos de seguridade.
Unha capacidade de corte de 15 kA proporciona unha marxe de interrupción maior que moitos MCB estándar de baixa capacidade de corte. Non obstante, a idoneidade real depende da corrente de curtocircuíto potencial no punto de instalación e dos requisitos da norma eléctrica aplicable.
| Parámetro | Que Indica | Por que importa |
|---|---|---|
| 125A | Corrente nominal | Determina o rango de corrente normal do interruptor. |
| 15 kA | Alta capacidade de interrupción de curtocircuíto | Axuda ao interruptor a interromper as correntes de falla altas especificadas. |
| Viaxe termal | Protección contra sobrecarga | Responde ás condicións de corrente excesiva sostida. |
| Viaxe magnética | Protección contra curtocircuítos | Proporciona un funcionamento rápido en condicións graves de falla. |
| Limitación de corrente | Redución da enerxía de avaría | Pode axudar a limitar o estrés aplicado aos equipos posteriores. |
Polo tanto, ao deseñar un sistema de distribución, o interruptor debe seleccionarse a partir do cálculo da carga real, a clasificación do condutor, o cálculo de corrente de falla, a tensión, a frecuencia, a configuración dos polos e os requisitos de coordinación, e non só a partir da clasificación de corrente.
Como funciona o mecanismo de protección?
Un MCB moderno xeralmente combina dous principios de disparo principais: protección térmica e protección magnética. Os dous mecanismos abordan diferentes tipos de eventos de sobrecorrente.
A protección térmica responde ás condicións de sobrecarga que persisten no tempo. Cando a corrente supera o nivel de funcionamento previsto, a calor fai que o elemento térmico funcione e abra o circuíto.
A protección magnética está destinada a condicións de falla de alta corrente. Unha forte resposta magnética pode activar o mecanismo de disparo rapidamente cando se produce un curtocircuíto grave.
Cando os contactos se separan durante a interrupción da falla, pode formarse un arco eléctrico. As estruturas internas de xestión do arco axudan a controlar e extinguir o arco durante a interrupción.
A construción que limita a corrente pode reducir a enerxía que se permite pasar polo circuíto durante un evento de curtocircuíto, axudando a reducir o estrés nos compoñentes conectados.
A información do produto DAB7-125 describe unha función de disparo térmico e magnético, un mecanismo sen disparos e un deseño limitador de corrente. Estas características son especialmente relevantes para aplicacións nas que o dispositivo de protección debe responder de forma consistente tanto a sobrecargas prolongadas como a fallas de alta corrente.
Que funcións melloran o rendemento práctico?
Os equipos de protección eléctrica non se avalían só pola súa clasificación de corrente principal. A construción mecánica, o deseño do terminal, os materiais de contacto, o método de montaxe e os arranxos de control de arco interno poden afectar á usabilidade práctica.
- Alta capacidade de rotura:Unha especificación de 15 kA proporciona unha maior capacidade de interrupción de curtocircuítos que moitos MCB convencionais de baixa capacidade de ruptura.
- Terminais de cable grandes:A serie DAB7-125 está deseñada con terminais grandes axeitados para condutores de cobre e aluminio de ata 35 mm² segundo a información publicada polo fabricante.
- Mecanismo sen viaxe:O interruptor pode manter a súa función protectora mesmo cando o mecanismo de operación se mantén na posición ON.
- Indicación de contacto positiva:Unha indicación clara do estado do contacto pode facilitar a inspección e o mantemento.
- Funcionamento termomagnético:Pódense resolver diferentes condicións de sobreintensidade mediante mecanismos de disparo complementarios.
- Montaxe en carril DIN:O montaxe modular simplifica a instalación dentro de equipos de distribución compatibles.
- Recinto ignífugo:A información publicada DAB7-125 especifica un material de carcasa ignífugo PA66.
Estes detalles son importantes para os distribuidores e integradores de sistemas porque a eficiencia da instalación e a facilidade de servizo poden influír na experiencia operativa total, non só no prezo de compra inicial.
Onde se pode usar un MCB 125 15KA?
Pódese considerar un MCB de alta capacidade de corte de 125 A para sistemas de distribución eléctrica nos que a corrente do circuíto e o nivel de avaría están dentro do rango de funcionamento especificado do dispositivo. Os ambientes de aplicación típicos poden incluír instalacións industriais, edificios comerciais, paneis de distribución de equipos e outros circuítos de maior intensidade.
| Aplicación | Requisito típico | Beneficio potencial |
|---|---|---|
| Distribución industrial | Cargas de corrente máis altas e condicións de fallo esixentes | Alta capacidade de corrente con protección contra curtocircuítos |
| Edificios comerciais | Protección de distribución fiable | Protección modular compacta para circuítos de distribución |
| Sistemas de maquinaria | Protección de equipos eléctricos e alimentadores | Resposta de sobreintensidade térmica e magnética |
| Cadros de distribución | Dispositivos de protección eficientes no espazo | Instalación de carril DIN e construción modular |
| Equipos de uso intensivo de enerxía | Maior corrente de circuíto | Configuración de corrente nominal de ata 125 A dependendo do modelo seleccionado |
A idoneidade da aplicación debe ser sempre confirmada contra o deseño eléctrico completo. A tensión, a frecuencia, a corrente de falla potencial, o tamaño do condutor, a temperatura ambiente, a configuración dos polos e as regras de instalación aplicables poden cambiar a selección adecuada do interruptor.
Especificacións clave para examinar
Os compradores adoitan centrarse en "125A" e "15kA" porque son fáciles de entender. Non obstante, a contratación profesional require unha revisión das especificacións máis ampla.
| Especificación | Pregunta de compra |
|---|---|
| Corrente nominal | A clasificación seleccionada coincide coa carga do circuíto calculada e a capacidade do condutor? |
| Capacidade de rotura | A capacidade especificada de 15 kA é adecuada para a corrente de falla potencial? |
| Tensión nominal | O interruptor coincide coa tensión do sistema e a disposición de distribución? |
| Número de polos | O circuíto require 1P, 2P, 3P, 4P ou outra configuración? |
| Curva de viaxe | A característica de liberación seleccionada é compatible coa carga conectada? |
| Norma aplicable | O produto cumpre o estándar esixido para o mercado obxectivo e a instalación? |
| Capacidade terminal | Os terminais poden acomodar con seguridade o condutor especificado? |
| Método de instalación | Requírese montaxe en carril DIN ou outra disposición de montaxe? |
Por exemplo, IEC 60947-2 e IEC/EN 60898-1 usan diferentes clasificacións e marcos de proba para interruptores. Polo tanto, os datos publicados do fabricante poden conter terminoloxía Icu e Icn dependendo da norma e da categoría de produto. O comprador debe verificar exactamente que clasificación se aplica á tensión e ás condicións de funcionamento da instalación prevista.
Como seleccionar a configuración correcta
A elección dun disyuntor en miniatura 125 15KA debería comezar polo sistema eléctrico e non polo catálogo de produtos. Un proceso de selección sinxelo pode reducir o risco de que o interruptor non coincida co circuíto.
- Determine a corrente de deseño.Calcula a corrente de carga continua e intermitente esperada.
- Comprobe a clasificación do condutor.O dispositivo de protección debe estar coordinado coa corrente admisible do cable nas condicións reais de instalación.
- Determine a corrente de curtocircuíto potencial.A capacidade de corte seleccionada debe ser adecuada para o nivel de falla no punto de instalación.
- Confirmar tensión e frecuencia.Asegúrese de que o interruptor está clasificado para o sistema eléctrico.
- Seleccione a disposición dos polos.Considere os requisitos para os condutores de fase e neutro.
- Revisar as características da viaxe.A curva de disparo debe ser axeitada para a carga conectada e as condicións de irrupción esperadas.
- Confirmar normas e certificacións.Comprobe os requisitos do mercado obxectivo, as especificacións do proxecto e as normativas eléctricas locais.
- Verifica a compatibilidade física.Confirme as dimensións, o tamaño do terminal, a compatibilidade con carril DIN e a separación entre os paneles.
Consideracións de instalación e mantemento
A instalación correcta é esencial para calquera dispositivo de protección de alta corrente. Mesmo un interruptor de circuito ben deseñado non pode compensar condutores de tamaño incorrecto, terminais soltos, recintos inadecuados ou prácticas de instalación inadecuadas.
- Verifique o modelo e a clasificación do interruptor antes da instalación.
- Illar a subministración eléctrica e seguir o procedemento de seguridade aplicable.
- Confirme que a sección transversal do condutor é compatible co terminal.
- Prepare correctamente os condutores e evite os extremos dos cables danados ou pelados incorrectamente.
- Aperte os terminais segundo os requisitos especificados do fabricante.
- Asegúrese de que o interruptor está ben montado no carril DIN compatible.
- Comprobe que o recinto proporciona a protección e o espazo libre adecuados.
- Inspeccione os terminais periodicamente para detectar sinais de sobrequecemento, decoloración ou soltura mecánica.
- Probar o sistema de protección segundo os requisitos de mantemento da instalación.
Os programas de mantemento deben reflectir o ambiente e o ciclo de traballo. As instalacións industriais con cargas elevadas, conmutacións frecuentes, po, vibracións ou temperaturas elevadas poden requirir unha inspección máis frecuente que os sistemas de distribución interiores con carga lixeira.
Problemas comúns e preocupacións de compra
Os compradores de MCB de alta corrente adoitan atoparse con varios desafíos prácticos. Abordar estes problemas antes da adquisición pode evitar atrasos e problemas de instalación.
Algunhas listas de produtos mencionan só unha "alta capacidade de rotura" xenérica. Os compradores deben solicitar a clasificación exacta, o estándar, a tensión e a base de proba.
Seleccionar 125 A sen comprobar a capacidade do cable e a corrente de deseño real pode crear problemas de coordinación.
Os condutores máis grandes requiren terminais deseñados para aceptar a área de sección transversal requirida. A compatibilidade do terminal debe confirmarse antes da compra.
Os compradores internacionais adoitan necesitar especificacións técnicas, certificacións, debuxos e información do produto para a aprobación do proxecto.
Un provedor profesional debe poder proporcionar datos claros do produto e axudar aos compradores a comprender as diferenzas entre a corrente nominal, a capacidade de corte, as características da viaxe e os requisitos de instalación.
Por que Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.desenvolve e fabrica produtos de protección de circuítos para aplicacións eléctricas industriais e comerciais. A súa carteira de produtos publicados inclúe MCB, MCCB, RCBO, RCCB e equipos de protección de circuítos relacionados.
A serie DAB7-125 está situada para aplicacións que requiren maior capacidade de corrente e alta capacidade de corte de curtocircuítos. As especificacións publicadas inclúen unha alta capacidade de corte de 15 kA, función de disparo térmico-magnético, deseño de limitación de corrente, indicación de contacto positivo e terminais axeitados para condutores máis grandes. :contentReference[oaicite:1]{index=1}
A información da fábrica do fabricante tamén describe talleres dedicados de estampación, soldadura por puntos, remaches, moldaxe por inxección e montaxe, que apoian a produción de produtos MCB e MCCB. :contentReference[oaicite:2]{index=2}
Para distribuidores, atacadistas eléctricos, construtores de paneles e clientes OEM, este tipo de capacidade de fabricación pode ser útil cando a subministración coherente do produto, a documentación técnica e o soporte de configuración son partes importantes dunha decisión de compra.
| Requisito do comprador | Característica DAB7-125 relevante |
|---|---|
| Protección de circuítos de alta corrente | Corrente nominal ata 125 A |
| Maiores requisitos de curtocircuíto | Capacidade de corte de ata 15 kA segundo a información publicada do produto |
| Protección contra sobrecarga | Función de disparo térmico |
| Resposta en curtocircuíto | Función de viaxe magnética |
| Condutores maiores | Terminais de cable grandes deseñados para condutores de ata 35 mm² segundo a información do fabricante |
| Instalación de panel | Deseño modular de montaxe en carril DIN |
As especificacións do produto deben confirmarse sempre coa documentación técnica máis recente antes da aprobación final do proxecto, especialmente cando o interruptor se instalará nun ambiente de alta corrente de falla ou nun sistema eléctrico regulado.
Preguntas frecuentes
15KA refírese a unha capacidade de corte de curtocircuíto de 15 kA nas condicións de proba especificadas aplicables. Indica o nivel de corrente de curtocircuíto potencial que o dispositivo está deseñado para interromper segundo a súa clasificación e estándar aplicables.
Non. A selección debe considerar a capacidade do condutor, as características de carga, a tensión do sistema, as condicións ambientais, a corrente de falla, a configuración dos polos e os requisitos eléctricos aplicables.
125 A está asociado coa corrente nominal do interruptor, mentres que 15 kA refírese á súa capacidade de interrupción de curtocircuíto. Describen diferentes características do dispositivo de protección.
Pódese considerar para circuítos de distribución industrial axeitados cando o sistema eléctrico entre dentro das clasificacións especificadas do produto e dos requisitos de instalación.
Non. A capacidade de rotura é só un factor de selección. Tamén se deben avaliar a tensión, a corrente nominal, as características de disparo, a coordinación dos condutores, a configuración dos polos e as condicións de instalación.
A protección térmica aborda as condicións de sobrecarga sostidas, mentres que a protección magnética responde rapidamente ás condicións de falla de alta corrente, como curtocircuítos.
A información publicada por Shanghai DaDa Electric DAB7-125 indica que os seus grandes terminais de cable son axeitados para cables de cobre e aluminio de ata 35 mm². A disposición exacta dos condutores debe confirmarse sempre coa documentación técnica actual antes da instalación.
Os compradores deben solicitar a ficha técnica, as normas aplicables, a tensión nominal, os datos de capacidade de corte, as características da viaxe, os debuxos dimensionais, a información do terminal, as certificacións e os detalles de embalaxe relevantes para o mercado de destino.
Consideracións finais
Un disyuntor en miniatura 125 15KA aborda unha combinación específica de requisitos: capacidade de corrente relativamente alta e capacidade de interrupción de curtocircuíto mellorada. Para os enxeñeiros e os equipos de compras, comprender o que representa cada cualificación é esencial para tomar a decisión técnica correcta.
As consideracións máis importantes van máis aló das cifras "125A" e "15kA". Unha avaliación completa debe incluír a tensión nominal, a corrente de falla, as características de disparo, a configuración dos polos, a compatibilidade dos condutores, as normas aplicables, o entorno de instalación e as dimensións físicas.
A serie DAB7-125 de Shanghai DaDa Electric Co., Ltd. combina protección de alta corrente con operación magnética térmica, deseño limitador de corrente, terminais de cable grandes e unha capacidade de corte publicada de ata 15 kA. Estas características fan que o produto sexa relevante para unha variedade de aplicacións de distribución industrial e comercial cando se combina correctamente co sistema eléctrico.
