Unha guía práctica de interruptores de corrente residual con protección contra sobreintensidade

Que é un RCBO?

AnRCBO— interruptor diferencial con protección contra sobrecorriente — é un dispositivo de protección de baixa tensión que combina protección contra sobrecarga, protección contra curtocircuítos e detección de corrente residual (fuga) nunha única unidade moldeada. Dentro da carcasa compacta, un mecanismo de disparo térmico-magnético xestiona sobrecargas e curtocircuítos, mentres que un transformador de corrente de secuencia cero compara continuamente a corrente que flúe nos condutores vivo e neutro. Cando a diferenza supera a corrente residual nominal (IΔn), o dispositivo dispara en milisegundos, cortando a subministración antes de que a corrente de fuga poida danar ás persoas ou provocar incendios.

Cando elixir un RCBO: subcircuítos finais que necesitan protección contra sobrecorriente e protección persoal contra fugas: receptáculos exteriores, circuítos de electrodomésticos, garaxes, sotos, baños e outros lugares húmidos ou de fácil acceso.

O DABL-63 pertence á clase RCBO: un dispositivo, tres proteccións: a opción máis económica e de espazo para os circuítos finais domésticos monofásicos.

Como seleccionar o RCBO correcto?

1. Corrente nominal (In): coincide coa carga continua do circuíto, con espazo libre para as correntes de arranque dos aparellos (por exemplo, 40 A cobre os circuítos estándar de electrodomésticos).

2. Capacidade de corte (Icn): debe ser superior á corrente de curtocircuíto prevista no punto de instalación; 6kA cobre os niveis de falla típicos residenciais e comerciais lixeiros.

3. Polos: 1P+N para circuítos finais monofásicos con montaxe compacta en carril DIN.

4. Característica de disparo: curva C (5–10× In) para cargas xerais do fogar e de electrodomésticos; Curva B para electrónica sensible; Curva D para arranque do motor.

5. Estándares e certificación: o cumprimento da norma IEC/EN 61009-1 e o marcado CE son a base para proxectos internacionais.

6. Aplicación: os receptáculos exteriores, os circuítos de electrodomésticos e a iluminación do garaxe/soto poden requirir unha maior sensibilidade que os circuítos interiores xerais.

O que parece un RCBO ben especificado

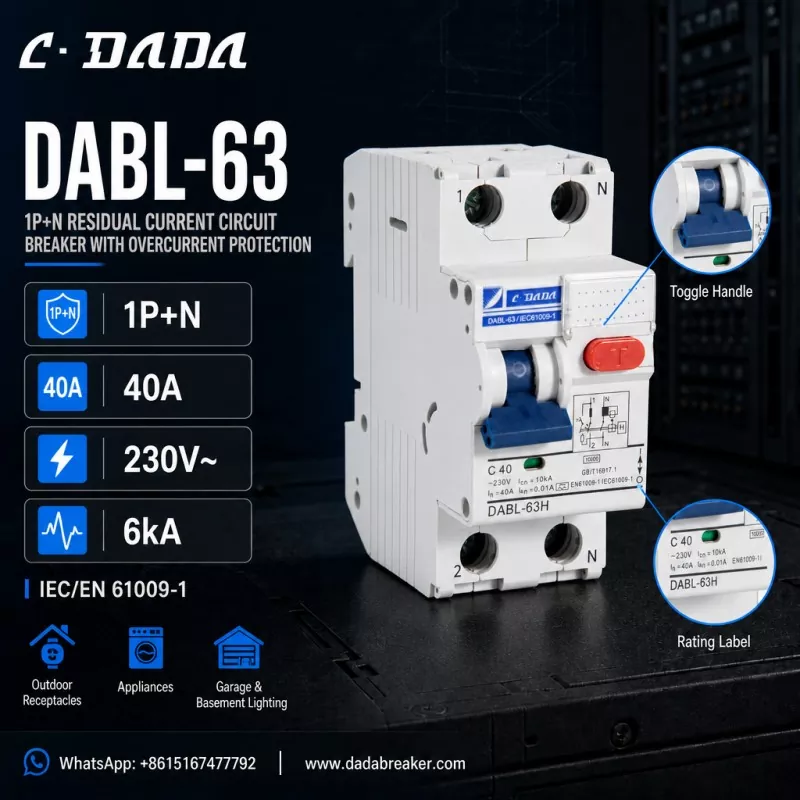

Para facer isto concreto, considere o DABL-63 deC·DADA Eléctrica, un interruptor diferencial 1P+N con protección contra sobreintensidade que ilustra o que hai que buscar nesta clase de dispositivo: configuración 1P+N

● Polo vivo conmutado e seguido de neutro, compacto para placas de distribución estándar de carril DIN Corriente nominal de 40 A (In)

● Con disparo por curva C (C40) 230V~ tensión nominal

● Capacidade de corte de 6 kA (Icn)

● Protección de corrente residual de alta sensibilidade IΔn = 0,01A (10mA).

● Conformidade IEC/EN 61009-1

● Botón de proba T vermello para comprobacións funcionais periódicas, terminais marcados 1/2/N, etiqueta de características e diagrama de circuíto impresos na carcasa

● Construído para receptáculos exteriores, electrodomésticos, iluminación de garaxes e sotos

A lóxica detrás desta especificación

Un cadro de 40A, 1P+N con protección contra fugas de alta sensibilidade de 10mA cobre a maioría dos circuítos finais residenciais: 40A coincide coa carga dos circuítos comúns de aparellos e enchufes, 1P+N mantén o dispositivo compacto para cadros de distribución ateigados, e a sensibilidade de 10mA proporciona unha capa adicional de protección persoal e orientación IEC, exactamente nas áreas IEC ao aire libre, onde se atopan os nenos.

FAQ

P: Que é un RCBO?

R: Un RCBO (interruptor de corrente residual con protección contra sobreintensidade) é un dispositivo de protección de baixa tensión de táboa de reinicio que combina protección contra sobrecarga, protección contra curtocircuítos e protección contra corrente residual (fuga) nunha unidade, normalmente ata 63 A para os circuítos finais.

P: Cal é a diferenza entre un RCBO e un MCB?

R: Un MCB só ofrece protección contra sobrecargas e curtocircuítos. Un RCBO engade a detección de corrente residual (fuga) na parte superior, desconectando o circuíto cando a corrente de fuga supera IΔn, protexendo ás persoas e evitando incendios eléctricos.

P: Que significa IΔn = 10mA?

R: IΔn é a corrente de funcionamento residual nominal. 10 mA é unha clasificación de alta sensibilidade: o dispositivo dispara cando a corrente de fuga alcanza os 10 mA, proporcionando unha protección persoal máis rápida que a clasificación de uso xeral de 30 mA.

P: Que é o DABL-63 RCBO?

R: O DABL-63 é un disyuntor de corrente residual 1P+N con protección contra sobrecorriente de C·DADA Electric: 40A, curva C, 230V~, capacidade de corte de 6kA e protección contra fugas de alta sensibilidade de 10mA, conforme á norma IEC/EN 61009-1, para receptáculos exteriores, electrodomésticos e iluminación doméstica.
