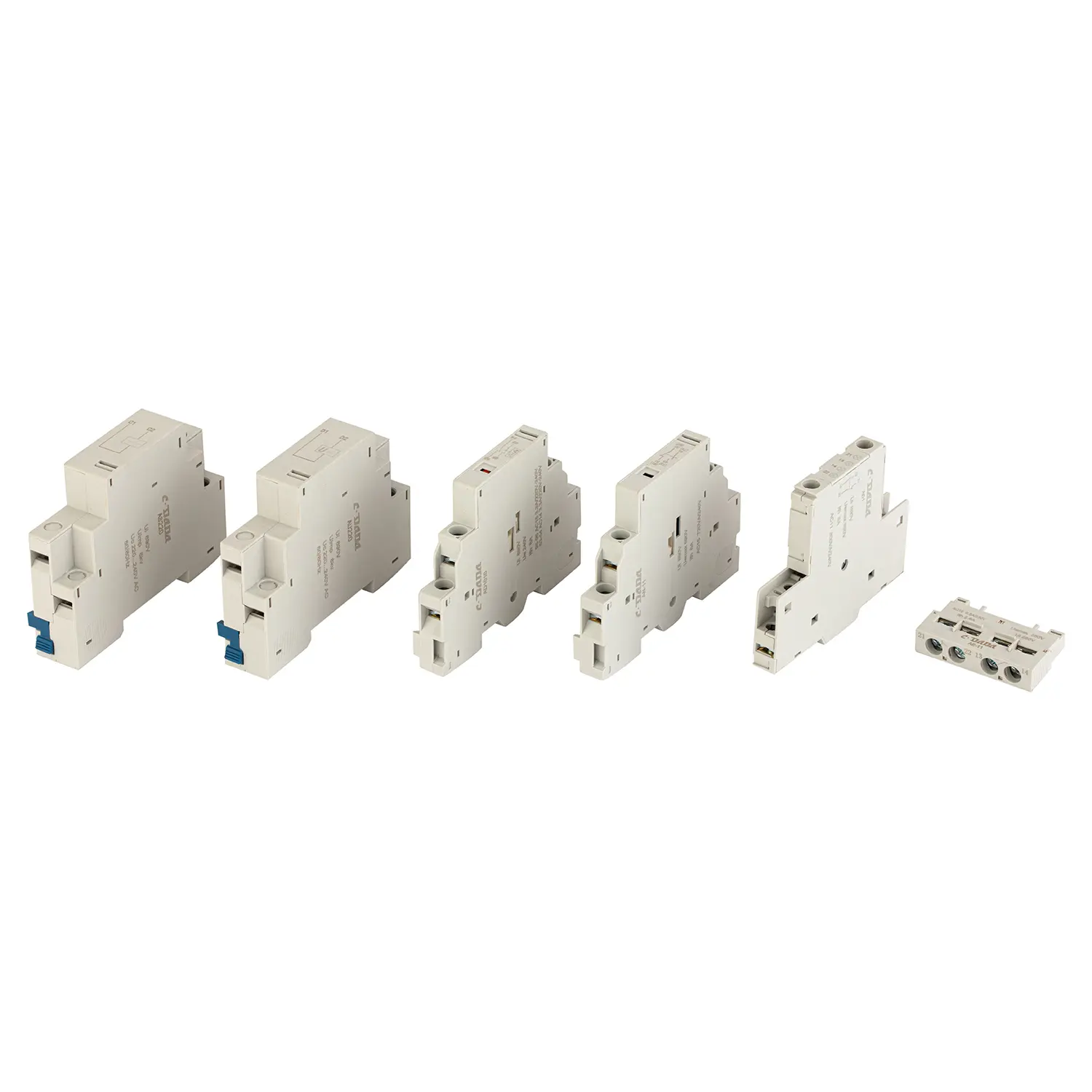

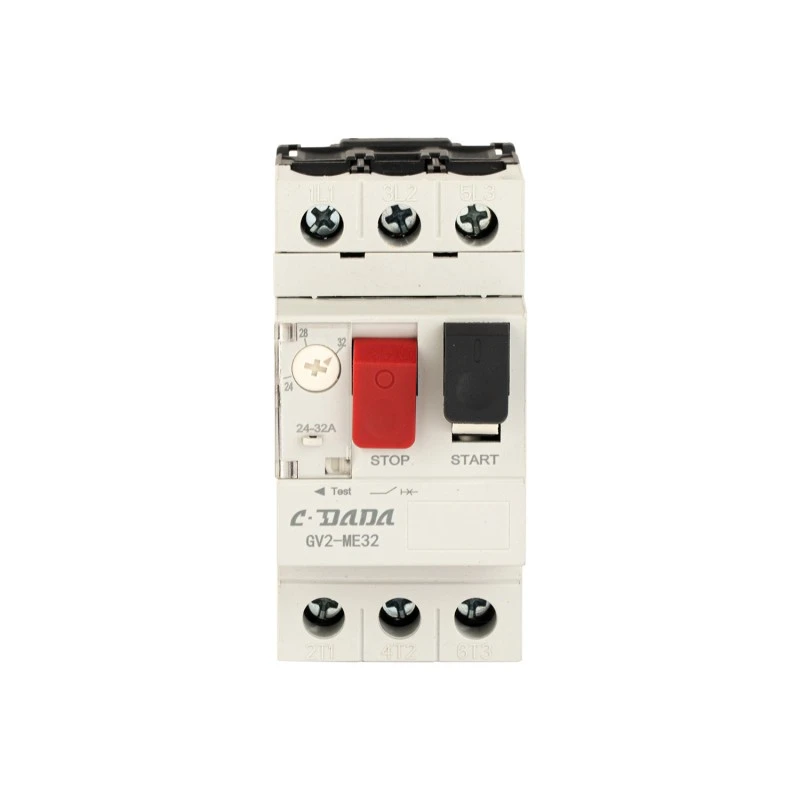

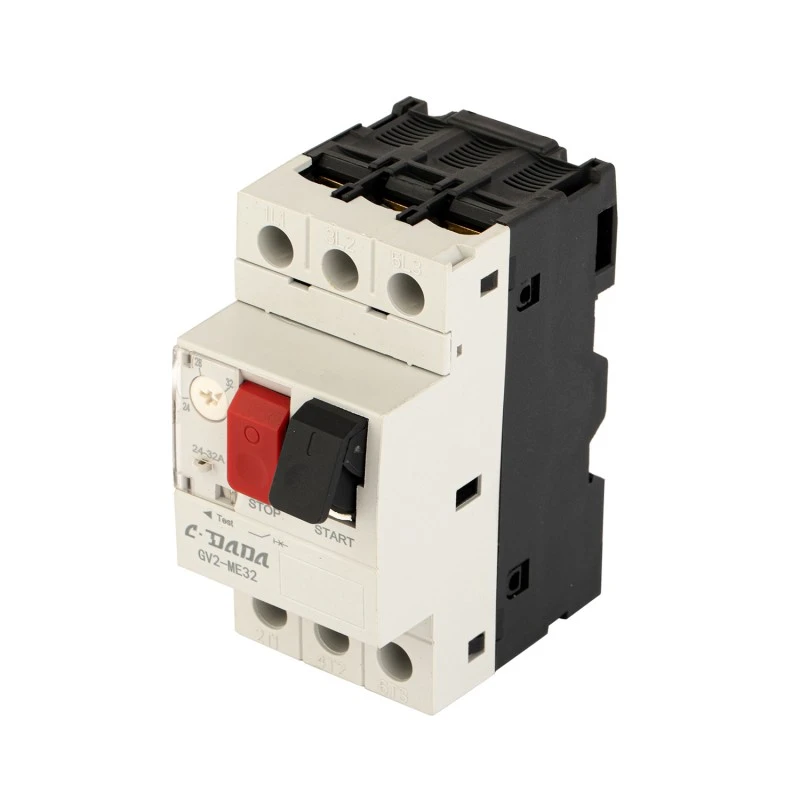

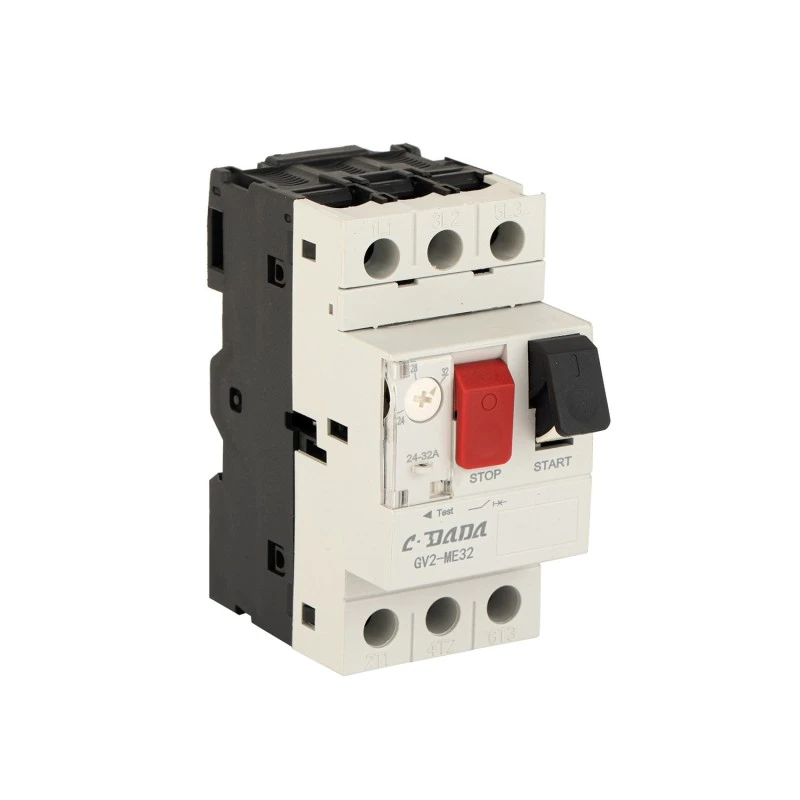

Interruptor de protección de motor GV2 2P

Simplifique a protección do motor co interruptor de protección de motor CDADA GV2 2P (MPCB), unha solución compacta de alta precisión deseñada por Shanghai DADA Electric CO., LTD. utilizando unha plataforma tecnolóxica de última xeración e unha produción totalmente automatizada. Deseñado para circuítos de motores monofásicos ou bifásicos, o GV2 2P integra funcións de sobrecarga, curtocircuíto, perda de fase (para aplicacións trifásicas cando se usan en conxuntos) e funcións de illamento nun dispositivo montado en carril DIN.

Cun rango de configuración axustable de 0,1 A a 32 A, compensación térmica para as variacións da temperatura ambiente e unha tensión de illamento nominal de 690 V, garante unha protección fiable para pequenos motores en bombas, ventiladores, compresores, transportadores e sistemas HVAC. Certificado segundo as normas CE, con 110.000 operacións mecánicas e eléctricas e equipado con accesorios opcionais como contactos auxiliares, disparador de derivación e disparador de subtensión, o CDADA GV2 MPCB ofrece un rendemento de grao industrial nun formato de 2 polos que aforra espazo.

Especificacións clave

Serie modelo: GV2 2P MPCB

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

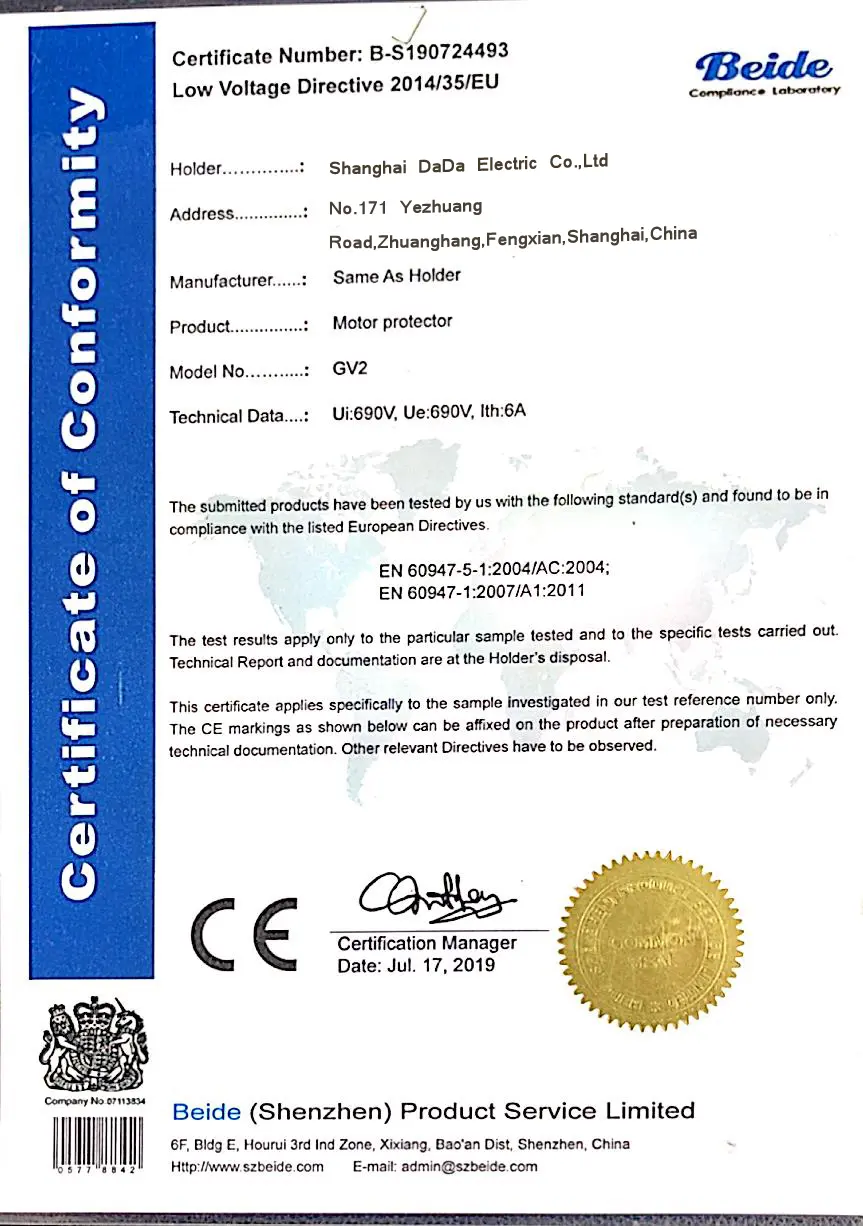

Certificación: CE

Polos: 2P (ideal para motores monofásicos o como parte de un conjunto de protección trifásico)

Axuste do intervalo de corrente: 0,1 A – 32 A (axustable mediante dial)

Clasificación do cadro: 32A

Tensión nominal de funcionamento: 690 V AC

Tensión nominal de illamento (Ui): 690 V

Tensión de resistencia a impulsos (Uimp): 6000V

Frecuencia de funcionamento: 50/60 Hz

Clase de disparo: 10A (estándar para motores de propósito xeral)

Funcións de protección:

★ Protección contra sobrecarga térmica

★ Protección contra curtocircuítos

★ Protección contra perda de fase* (* cando se usa en configuración de 3 polos ou conxunto coordinado)

★  Función de illamento (rotura visible)

★ Compensación de temperatura incorporada

Vida mecánica: 110.000 operacións

Vida Eléctrica (AC-3, 400V): 110.000 operacións

Par de apriete: 1,7 N·m

Tipo de operación: botón ON/OFF con indicador de disparo claro

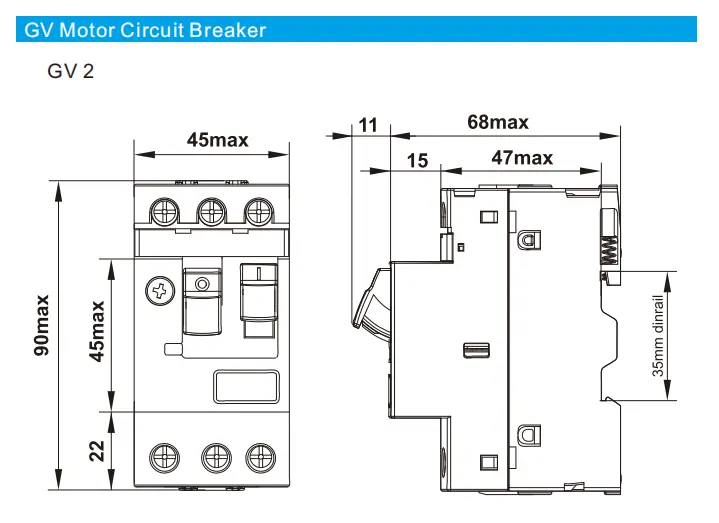

Montaxe: carril DIN de 35 mm

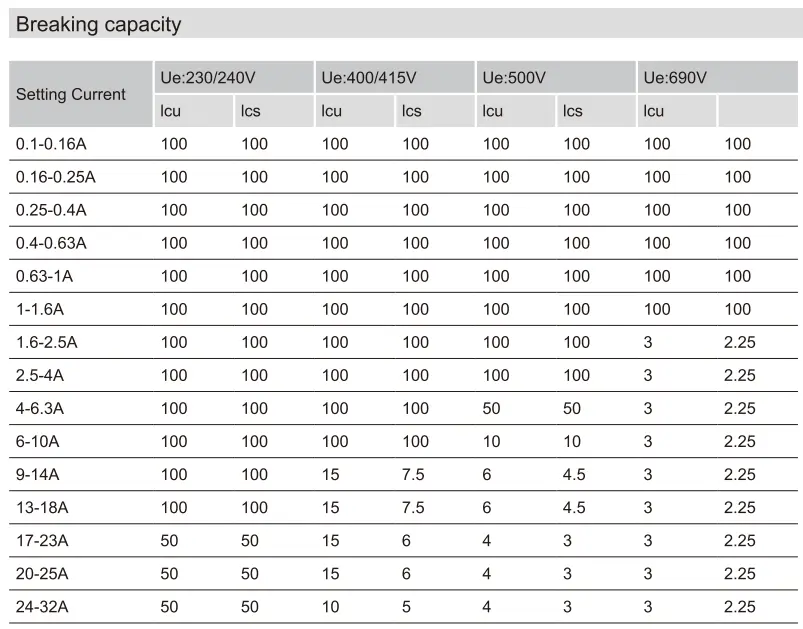

Ficha técnica

Por que escoller o interruptor de protección de motor CDADA GV2 2P?

★ Protección do motor todo-en-uno

Combina disyuntor + relé de sobrecarga térmica + illante: elimina a necesidade de compoñentes separados.

★ Precisión e estabilidade

O mecanismo de compensación de temperatura garante un disparo consistente independentemente dos cambios ambientais (por exemplo, talleres quentes ou sotos fríos).

★ Alta durabilidade

110.000 ciclos mecánicos/eléctricos, superando a moitos competidores en fiabilidade a longo prazo.

★ Deseño 2P con aforro de espazo

Ideal para paneis de control compactos, maquinaria OEM e proxectos de modernización nos que o espazo inmobiliario dos paneis é limitado.

★ Ecosistema de accesorios completo

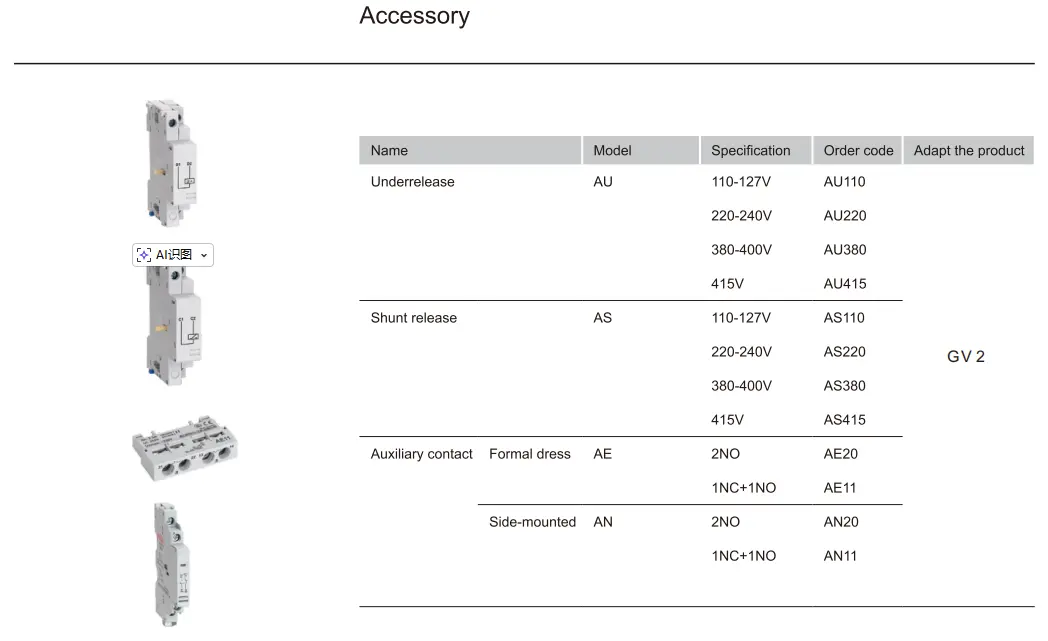

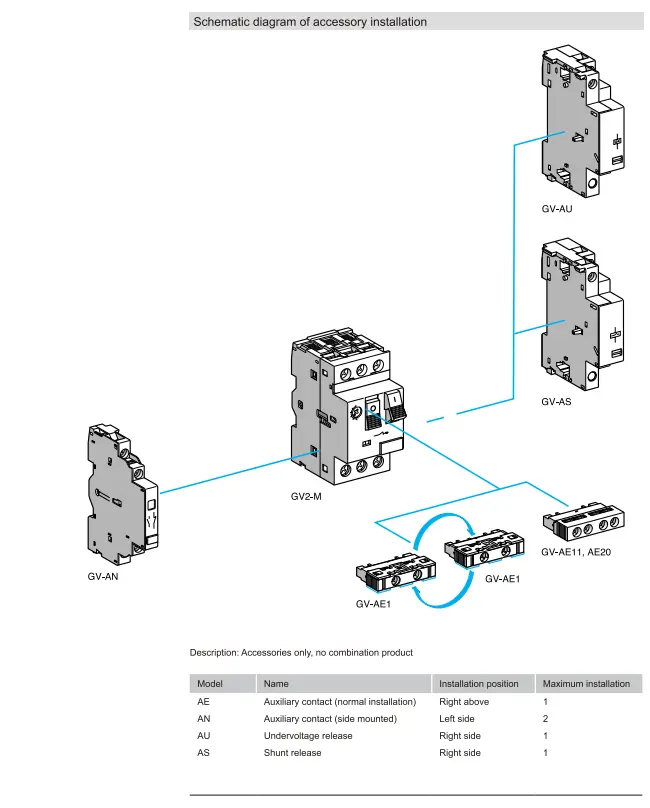

Admite AE (auxiliar frontal), AN (auxiliar lateral), AU (disparo de subtensión), AS (disparo en derivación), permitindo a sinalización remota, o apagado automático ou a integración de PLC.

★  Cumplimento global

Certificado CE con clasificación de 690 V, adecuado para mercados europeos, asiáticos, africanos e latinoamericanos.

★ A coherencia está garantida a través de equipos de produción automatizados, procedementos operativos estandarizados, inspección rigorosa do material entrante, probas en proceso e probas funcionais 100 % finais para parámetros críticos.

Aplicacións típicas

Motores monofásicos: bombas, abreportas de garaxe, pequenos compresores

Máquinas OEM: máquinas de envasado, equipos de procesamento de alimentos

Sistemas HVAC: unidades fan coil, chillers pequenos

Automatización de edificios: auxiliares de ascensores, controis de ventilación

Proxectos de modernización: Substitución de fusibles + relés térmicos por MPCB integrado

Preguntas frecuentes

P1: Cal é a diferenza entre un MPCB e un interruptor estándar?

A1: Un disyuntor de protección de motor (MPCB) como GV2 ofrece:

● Protección de sobrecarga térmica axustable (adaptada ao motor FLC)

● Protección magnética contra curtocircuítos

● Detección de perda de fase (en versións 3P)

● Función de illamento

→ Os MCB estándar só ofrecen protección contra curtocircuítos e sobrecarga fixa, non optimizados para motores.

P2: Pode un GV2 2P protexer un motor trifásico?

A2: Non só. Para motores trifásicos, necesitas tres unidades GV2 (unha por fase) coordinadas entre si ou usa un MPCB 3P. Non obstante, 2P GV2 é perfecto para motores monofásicos ou circuítos de control.

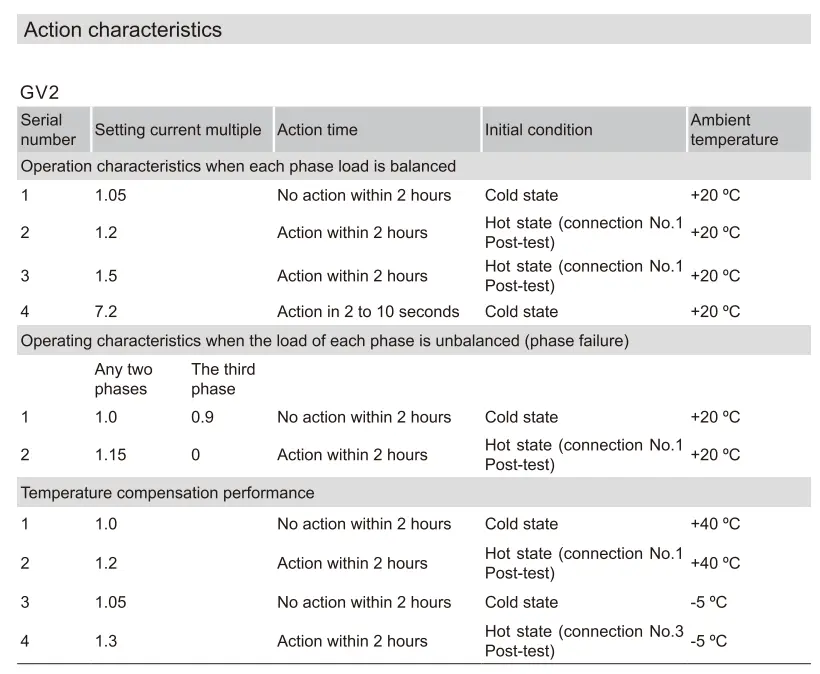

P3: Que significa "Clase de viaxe 10A"?

A3: Define a rapidez con que se dispara o interruptor por sobrecarga. A clase 10A significa que se disparará en 10 segundos a unha corrente de configuración de 7,2 veces, ideal para motores de gaiola de esquío estándar sen un alto par de arranque.

P4: ¿Realmente compensa a temperatura?

A4: Si! A banda bimetálica está compensada térmicamente, polo que o disparo segue sendo preciso tanto se se instala nun almacén a 0 °C como nun recinto a 50 °C.

P5: Por que escoller CDADA GV2 sobre outras marcas?

A5: CDADA ofrece:

● Auténtica certificación CE con informes de proba

● Produción automatizada → calidade constante e baixa taxa de defectos

● Compatibilidade total de accesorios (AE/AN/AU/AS)

● Prezos competitivos para OEMs e distribuidores

● Soporte técnico rápido e documentación en inglés
