Por que a protección do circuíto de CC se está facendo crítica para o futuro dos sistemas de enerxía?

A industria eléctrica global está a depender cada vez máis da corrente continua. As matrices solares fotovoltaicas, os sistemas de almacenamento de enerxía da batería, as estacións de carga de vehículos eléctricos, os equipos de telecomunicacións e os centros de datos conteñen importantes seccións de CC. A medida que estas aplicacións se expanden, a protección do circuíto está pasando dun compoñente de apoio a unha parte central da seguridade do sistema. AInterruptor DCdebe desconectar a corrente anormal de forma rápida e segura, limitando os danos en cables, conversores, baterías e equipos conectados.

Interrumpir DC é tecnicamente diferente de interromper AC. Nun circuíto de CA, a corrente atravesa naturalmente o cero moitas veces por segundo, o que axuda a extinguir un arco eléctrico. DC non ten cruce por cero natural, polo que un arco pode permanecer estable despois de que os contactos se separen. Polo tanto, os interruptores deseñados para DC requiren estruturas de contacto adecuadas, rampas de arco, arranxos de explosión magnética, distancias de illamento e configuracións de cableado. Nunca se debe asumir que un interruptor de CA é adecuado para o servizo de CC só porque a súa clasificación actual parece axeitada.

Unha tendencia clara da industria é o movemento cara a maiores tensións do sistema e unha maior densidade de potencia. Unha tensión de CC máis alta pode reducir a corrente para a mesma potencia transmitida, axudando a reducir as perdas de condutores e os requisitos de cable. Non obstante, tamén fai que a coordinación do illamento e a interrupción do arco sexan máis esixentes. A selección do produto debe considerar a tensión nominal de funcionamento, a corrente nominal, o número de polos, a capacidade de corte de curtocircuítos, o ambiente de utilización e o método de conexión especificado polo fabricante. Os requisitos de polaridade son especialmente importantes para algúns deseños de interruptores de CC.

Outra tendencia é a coordinación máis estreita entre interruptores e monitorización electrónica. Os sistemas enerxéticos modernos usan cada vez máis sensores, controladores e redes de comunicación para identificar sobrequecemento, sobrecargas, fallos de illamento e patróns de funcionamento anormais. A protección mecánica segue sendo esencial, pero está a formar parte dunha arquitectura de protección máis ampla que pode incluír fusibles, dispositivos de protección contra sobretensións, contactores, dispositivos de monitorización de illamento e sistemas de xestión de baterías. A selectividade entre os dispositivos de ascendente e de abaixo tamén está a recibir máis atención porque un apagado innecesario pode afectar a toda unha cadea solar, un bastidor de almacenamento, un armario de carga ou un proceso industrial.

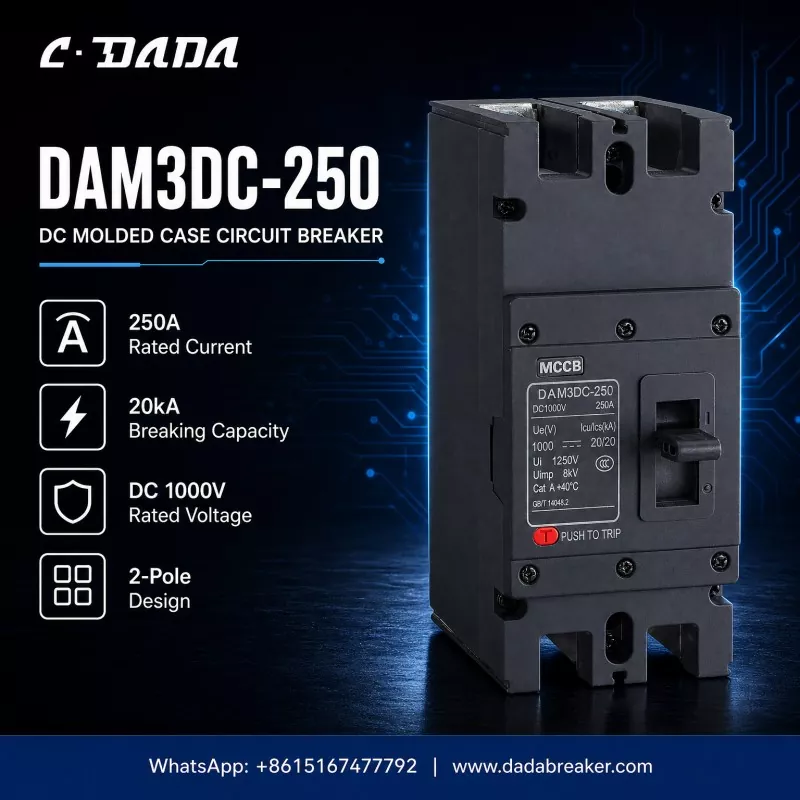

O DAM3DC-250 mostrado porShanghai Dada Electricilustra o tipo de interruptor de CC de caixa moldeada usado na distribución de corrente máis alta. As especificacións visibles indican unha corrente nominal de 250 A, unha tensión nominal de CC de 1000 V, unha capacidade de corte de 20 kA e un deseño bipolar. Estes valores describen o seu rango eléctrico previsto; non determinan por si só a idoneidade para cada instalación. Os enxeñeiros aínda deben verificar o nivel real de curtocircuíto, o tamaño do condutor, a temperatura ambiente, as condicións do recinto, as características de carga, a altitude da instalación, as normas aplicables e a coordinación de protección requirida.

Para os usuarios finais, a etiquetaxe e a documentación claras son igualmente valiosas, porque as decisións correctas de instalación, mantemento e substitución dependen de coñecer as clasificacións verificadas do dispositivo e as limitacións no servizo.

De cara ao futuro, os compradores farán maior énfase na validación específica da aplicación en lugar de seleccionar os dispositivos só pola clasificación actual. A protección de CC fiable depende da adecuación da tensión correcta, da capacidade de interrupción adecuada, da configuración adecuada dos polos, da instalación controlada e da inspección periódica. A medida que a xeración renovable, o almacenamento e o transporte electrificado continúan desenvolvéndose, comprender estes fundamentos axudará aos deseñadores de sistemas a reducir o risco e a construír redes de CC máis fiables.
