Unha guía práctica de interruptores de caixa moldeada

2026-08-25 0 Déixame unha mensaxe

Que é un MCCB?

Un MCCB -interruptor automático de caixa moldeada— é un dispositivo de protección de baixa tensión que desconecta automaticamente un circuíto cando detecta condicións de sobrecarga ou curtocircuíto. A diferenza dun fusible, pódese restablecer e reutilizar despois dunha viaxe. Dentro da caixa moldeada, un mecanismo de disparo térmico-magnético xestiona dous traballos: un elemento térmico responde á sobrecarga sostida, mentres que un elemento magnético reacciona instantáneamente ante fallos de curtocircuíto. O resultado é unha protección que coincide coa forma en que se comportan as cargas eléctricas reais.

Cando elixir un MCCB: alimentadores de entrada principais, paneis de distribución trifásicos, grandes circuítos de motores ou calquera punto onde a corrente de curtocircuíto potencial supere a que pode interromper un MCB.

Cando un MCB é suficiente: subcircuítos finais con cargas modestas e niveis de falla baixos: placas residenciais, circuítos de iluminación e enchufes.

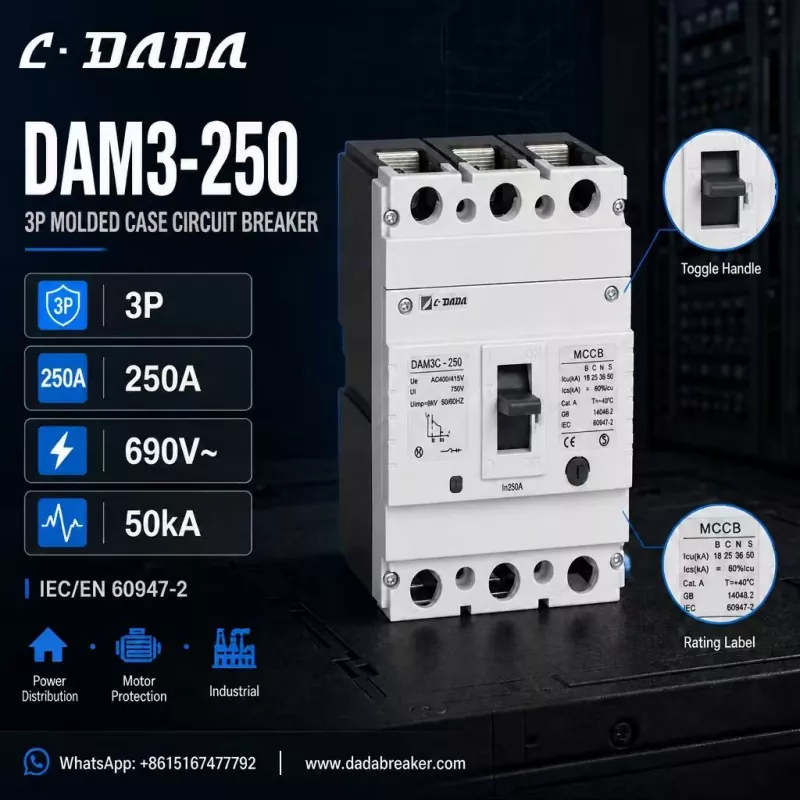

250A three-pole MCCB

Como seleccionar o MCCB correcto

Corriente nominal (in)

1. — Axuste a carga continua e permita espazo libre para as correntes de arranque dos motores.

Capacidade de rotura (Icu/Ics)

2. — debe ser superior á corrente de curtocircuíto prevista no punto de instalación. Canto maior sexa o nivel de falla, maior será o Icu que necesitas.

Polos

3. — 3P para sistemas trifásicos, 4P onde o neutro tamén precisa desconexión.

Valores de tensión

4. — Comprobar a tensión nominal de funcionamento (Ue), a tensión de illamento (Ui) e a resistencia a impulsos (Uimp) contra o sistema.

Normas e certificación

5. — O cumprimento da norma IEC/EN 60947-2 e o marcado CE son a base para proxectos internacionais.

Aplicación

6. — As instalacións de protección de motores, distribución de enerxía e industriais poden requirir cadros e características de disparo diferentes.

Como se ve un MCCB de 250A ben especificado:

Para facer isto concreto, considere o DAM3-250 de C·DADA Electric, un MCCB de tres polos de 250 A que ilustra o que hai que buscar nesta clase de dispositivo:

Configuración 3P

● cunha corrente nominal de 250A (In), apta para cadros de distribución trifásicos

Valores de tensión:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Capacidade de corte ata 50 kA

● — Icu de 18/25/36/50 kA nas variantes B/C/N/S, para que os instaladores poidan igualar os niveis de avaría en diferentes puntos da rede

Conformidade IEC/EN 60947-2 e GB 14048.2

● Marcado CE, cunha manilla de activación/desactivación clara para ver o estado de funcionamento

● Deseñado para distribución de enerxía, protección de motores e aplicacións industriais

A lóxica detrás desta especificación: un cadro de 3 polos de 250 A con capacidade de corte de clase 50 kA cobre a maioría das necesidades do constructor de paneis e do contratista, desde placas de distribución principais ata circuítos de alimentación de motores, mentres que as múltiples variantes de Icu permítenlle un custo adecuado fronte aos niveis de falla reais.

Recomendación de selección

● Para circuítos finais de ata ~125 A con niveis de falla baixos, un MCB é a opción económica.

● Para a distribución principal, a protección de motores e as aparamentas industriais, elixe un MCCB con capacidade de corte que supere a corrente de curtocircuíto potencial da instalación.

● En caso de dúbida, amplíe a capacidade de interrupción dunha clase: a diferenza de custo é pequena, mentres que a marxe de protección pode ser a diferenza entre un fallo menor e unha interrupción importante.

Preguntas frecuentes

P: Que é un MCCB?

A: Ainterruptor automático de caixa moldeadaé un dispositivo de protección de baixa tensión rearmable que desconecta un circuíto en caso de sobrecarga ou curtocircuíto, deseñado para correntes e niveis de falla máis elevados que un interruptor automático en miniatura.

P: Que significa Icu nun MCCB?

R: Icu é a máxima capacidade de corte de curtocircuíto: a corrente de falla máxima que pode interromper o interruptor. Ics é a capacidade de interrupción do servizo, o nivel que pode interromper repetidamente e permanecer operativo.

P: Como elixo a capacidade de corte do meu MCCB?

R: Escolla unha clasificación Icu superior á corrente de curtocircuíto potencial no punto de instalación. Os cadros de distribución con alta capacidade de transformador ou alimentadores industriais longos normalmente necesitan dispositivos de clase 36–50 kA.

P: Que é o DAM3-250 MCCB?

R: O DAM3-250 é un disyuntor de caixa moldeada tripolar de 250 A de C·DADA Electric, clasificado ata 690 V con capacidade de corte de ata 50 kA, para distribución de enerxía, protección de motores e aplicacións industriais.
