AnMCCB con protección contra fugascombina funcións convencionais de interruptores de caixa moldeada con protección de corrente residual nunha solución coordinada. Para edificios comerciais, instalacións industriais, fabricantes de equipos e contratistas eléctricos, isto pode abordar un desafío común: protexer un circuíto de enerxía contra sobrecargas e curtocircuítos ao mesmo tempo que se detecta unha corrente de fuga potencialmente perigosa.
A clave non é simplemente escoller un interruptor con máis funcións. O dispositivo debe coincidir coa tensión do sistema, a corrente nominal, as condicións de curtocircuíto, a configuración dos polos, a configuración da corrente de fuga, o ambiente de instalación e os requisitos de coordinación. Esta guía explica como funciona a tecnoloxía, que problemas aborda e que deben verificar os compradores antes de especificar un MCCB con protección contra fugas.
Índice
- 1. Que é un MCCB con protección contra fugas?
- 2. Como funciona a protección contra fugas?
- 3. Que problemas eléctricos pode resolver?
- 4. Por que combinar MCCB e protección contra fugas?
- 5. Onde se usa un MCCB con protección contra fugas?
- 6. Que deben comprobar os compradores antes da selección?
- 7. Parámetros clave explicados
- 8. MCCB con protección contra fugas fronte a dispositivos de protección separados
- 9. Consideracións de instalación e mantemento
- 10. Shanghai DaDa Electric Co., Ltd. e solucións de protección contra fugas
- 11. Preguntas frecuentes
- 12. Conclusión
1. Que é un MCCB con protección contra fugas?
Un disyuntor de caixa moldeada, comunmente chamado MCCB, está deseñado para protexer os circuítos eléctricos de baixa tensión contra condicións como a sobrecarga e o curtocircuíto. A diferenza dun interruptor de protección básico, un MCCB pódese seleccionar entre unha ampla gama de clasificacións de corrente e capacidades de interrupción, polo que é axeitado para sistemas de distribución comerciais e industriais.
AnMCCB con protección contra fugasengade detección de corrente residual ou fuga a terra a estas funcións de protección convencionais. Cando se detecta unha corrente de fuga anormal e alcanza o nivel de funcionamento configurado, o mecanismo de protección pode iniciar un disparo e desconectar o circuíto afectado.
Esta combinación é particularmente útil cando os deseñadores eléctricos queren varias capas de protección sen crear unha disposición de paneis innecesariamente complicada. Os produtos comerciais están dispoñibles como solucións integradas de MCCB-plus-corrente residual ou como MCCB combinados con módulos de corrente residual compatibles. A IEC 60947-2 inclúe requisitos para interruptores que incorporen protección de corrente residual, mentres que os fabricantes poden proporcionar diferentes configuracións e rangos de axuste.
2. Como funciona a protección contra fugas?
Nun circuíto eléctrico saudable, a corrente que circula polos condutores de saída debe corresponder adecuadamente coa corrente que regresa polo circuíto. Unha condición de fuga prodúcese cando parte da corrente toma un camiño non desexado, como a través do deterioro do illamento, dos equipos conectados ou dunha persoa que entra en contacto cunha parte energizada.
A protección contra fugas supervisa a corrente residual asociada a este desequilibrio. Se a corrente residual medida supera o limiar de funcionamento configurado do dispositivo, o sistema de protección envía un sinal de disparo ao mecanismo MCCB.
Dependendo do deseño do produto, a protección contra fugas pode proporcionar corrente de funcionamento residual axustable, atraso de tempo, funcionalidade de proba, indicación de alarma ou outras funcións de vixilancia. Os produtos comerciais de protección contra fugas de MCCB demostran que as configuracións de sensibilidade e retardo poden variar significativamente segundo a aplicación prevista.
Por que é diferente da protección contra sobrecargas?
A protección contra sobrecargas e as fugas responden a diferentes problemas. Un circuíto sobrecargado pode consumir corrente excesiva porque hai demasiadas cargas conectadas ou porque o equipo está a funcionar máis aló da súa capacidade prevista. Non obstante, un fallo de fuga refírese á corrente que escape do seu camiño condutor previsto.
Polo tanto, simplemente aumentar a capacidade de protección contra sobrecargas non proporciona automaticamente unha protección contra fugas adecuada. As dúas funcións deben considerarse por separado ao deseñar un sistema de distribución eléctrica.
3. Que problemas eléctricos pode resolver?
Os equipos eléctricos utilizados en fábricas, edificios comerciais e proxectos de infraestrutura poden funcionar durante longos períodos en condicións esixentes. A humidade, o po, o envellecemento do illamento, os danos mecánicos, os erros de instalación e a deterioración dos equipos poden contribuír a que as correntes sexan anormais.
O illamento danado ou envellecido pode crear camiños de corrente non desexados que poden non comportarse como un curtocircuíto convencional.
A protección de corrente residual pode axudar a detectar condicións de fuga que requiren unha rápida desconexión do circuíto.
A combinación de funcións de protección pode simplificar a disposición en comparación co uso de varios compoñentes independentes.
O nivel de protección real depende do sistema eléctrico completo, da configuración do dispositivo e das condicións de instalación. Polo tanto, un MCCB con protección contra fugas debe tratarse como unha parte dun esquema de protección debidamente deseñado en lugar de como unha solución universal para todos os riscos eléctricos.
4. Por que combinar MCCB e protección contra fugas?
Para moitos proxectos eléctricos, o principal atractivo é a capacidade de abordar varios requisitos de protección dentro dunha disposición coordinada do dispositivo. Isto pode ser valioso onde o espazo do panel, o tempo de instalación e a coordinación do sistema son importantes.
1. Múltiples funcións de protección
Un dispositivo configurado correctamente pode proporcionar protección contra sobrecarga, curtocircuíto e corrente residual dentro da mesma arquitectura de protección. Isto facilita aos enxeñeiros establecer unha estratexia de protección definida para un circuíto de alimentación ou distribución.
2. Deseño de paneis máis eficiente
Os compoñentes de protección integrados ou moi coincidentes poden reducir a necesidade de dispositivos separados, cableado e arranxos de montaxe. Os fabricantes de MCCB protexidos contra corrente residual destacan especialmente a instalación compacta e os requisitos reducidos de compoñentes como vantaxes prácticas.
3. Protección axustable
Algúns produtos proporcionan limiares de corrente residual axustables e atrasos de tempo. Isto permite que a disposición de protección se adapte a diferentes circuítos en lugar de depender dunha configuración fixa para cada aplicación.
4. Planificación do sistema máis doada
Cando os requisitos de sobrecarga, curtocircuíto e fuga se consideran en conxunto, os enxeñeiros poden avaliar a estratexia de protección completa en lugar de seleccionar compoñentes individuais de forma independente.
5. Onde se usa un MCCB con protección contra fugas?
A aplicación adecuada depende do deseño eléctrico, dos requisitos locais e das especificacións do produto. As áreas de aplicación típicas inclúen:
- Cadros de distribución de edificios comerciais
- Sistemas de distribución de enerxía industrial
- Equipos de produción en fábrica
- Alimentadores de motores e maquinaria
- Talleres e instalacións de fabricación
- Infraestruturas e instalacións de servizos públicos
- Equipos eléctricos que requiran vixilancia de fugas a terra
- Sistemas de distribución onde o espazo do panel é limitado
- Proxectos que requiran protección coordinada contra sobrecarga, curtocircuíto e diferencial
Os MCCB son amplamente utilizados na distribución industrial e comercial porque as súas clasificacións actuais e as súas capacidades de interrupción poden cubrir aplicacións máis aló da gama típica de pequenos interruptores de circuíto derivado.
6. Que deben comprobar os compradores antes da selección?
A selección dun MCCB con protección contra fugas baseada só no amperaje nominal pode crear problemas durante a instalación. Os compradores deben proporcionar ao fabricante ou enxeñeiro eléctrico suficiente información do sistema antes de confirmar un modelo.
- Corrente nominal:Determine a carga continua esperada e seleccione unha corrente nominal adecuada en función do deseño do circuíto completo.
- Tensión de funcionamento:Confirme a tensión do sistema e se o produto é adecuado para a aplicación de CA prevista.
- Número de polos:Comprobe se o sistema require 3P, 4P ou outra configuración.
- Capacidade de curtocircuíto:Verifique a corrente de fallo posible dispoñible e asegúrese de que o interruptor ten unha clasificación de interrupción adecuada.
- Sensibilidade de fuga:Determine a corrente residual de funcionamento necesaria para a estratexia de protección prevista.
- Retraso de tempo:Considere se é necesario un funcionamento instantáneo ou unha resposta retardada para a coordinación con dispositivos ascendentes ou descendentes.
- Condicións de instalación:Revisa a temperatura ambiente, o recinto, a humidade, a altitude e outros factores ambientais relevantes.
- Normas e certificacións:Confirmar os estándares e homologacións requiridas no mercado obxectivo.
7. Parámetros clave explicados
Os seguintes parámetros son especialmente importantes cando se comparan diferentes produtos de protección contra fugas de MCCB.
| Parámetro | Por que importa | Que deben confirmar os compradores |
|---|---|---|
| Corriente nominal (in) | Define o nivel de corrente que está deseñado para soportar o interruptor automático nas condicións especificadas. | Relacione o interruptor coa carga do circuíto e o deseño do condutor. |
| Tensión nominal (Ue) | Define a tensión eléctrica de funcionamento da aplicación. | Confirme a compatibilidade coa tensión do sistema. |
| Capacidade de rotura | Indica a corrente de falla que o interruptor pode interromper con seguridade nas condicións de proba especificadas. | Compare a clasificación do produto coa corrente de curtocircuíto dispoñible. |
| Configuración da corrente de fuga | Determina o nivel de corrente residual no que funciona a protección contra fugas. | Confirme a sensibilidade e o rango de axuste necesarios. |
| Retraso de tempo | Pode axudar a coordinar a protección contra fugas con outros dispositivos de protección. | Comproba se a resposta requirida é instantánea ou atrasada. |
| Número de polos | Determina que condutores están conmutados e protexidos. | Confirme 3P, 4P ou outra configuración requirida. |
| Estándares | Ofrece un marco para o rendemento e probas do produto. | Verificar os requisitos IEC, rexionais e do proxecto aplicables. |
Por exemplo, os produtos comerciais actuais con protección de corrente residual poden ofrecer diferentes combinacións de corrente nominal, configuración de polos, tensión de funcionamento e capacidade de corte. Estas especificacións sempre deberían comprobarse coa folla de datos real do produto en lugar de asumir a partir da categoría de produto só.
8. MCCB con protección contra fugas fronte a dispositivos de protección separados
Tanto os arranxos de protección integrados como os separados poden ser técnicamente apropiados. A mellor configuración depende da arquitectura eléctrica do proxecto, dos requisitos de espazo, da estratexia de coordinación e das preferencias de adquisición.
| Consideración | MCCB con protección contra fugas | Disposición de protección separada |
|---|---|---|
| Disposición do panel | Pode proporcionar unha disposición compacta. | Pode requirir espazo de montaxe adicional. |
| Cableado | Pode reducir a interconexión entre compoñentes de protección separados. | Pode requirir cableado e coordinación adicional. |
| Funcións de protección | Deseñado arredor dunha disposición de protección combinada. | As funcións pódense seleccionar de forma independente. |
| Mantemento | Menos compoñentes separados poden simplificar a inspección. | Os compoñentes individuais pódense substituír por separado dependendo do deseño. |
| Personalización | Depende dos interruptores dispoñibles e das configuracións de protección contra fugas. | Pode ofrecer flexibilidade combinando diferentes dispositivos. |
O punto importante é que a integración non significa automaticamente idoneidade. A combinación seleccionada aínda debe satisfacer os requisitos eléctricos da instalación.
9. Consideracións de instalación e mantemento
A instalación correcta é tan importante como seleccionar o interruptor correcto. Mesmo un MCCB ben deseñado con protección contra fugas pode non proporcionar o rendemento previsto se o cableado, a disposición da posta a terra, a configuración ou o ambiente de instalación son incorrectos.
Comprobe o cableado coidadosamente
Siga o diagrama de cableado e as instrucións de instalación do fabricante. Os condutores de fase e neutro, se é o caso, deberán estar dispostos correctamente para que o sistema de detección de corrente residual funcione segundo o previsto.
Verifique a configuración de fugas
Non asuma que a configuración de corrente de fuga máis baixa dispoñible é automaticamente adecuada. A configuración debe corresponder á función de protección prevista e ás características eléctricas do circuíto.
Considere a selectividade
Os grandes sistemas de distribución poden conter varios dispositivos de protección. As súas características de funcionamento deberían revisarse en conxunto para que unha avaría adecuada augas abaixo non desconecte innecesariamente unha parte moito maior da instalación.
Realizar probas funcionais
Cando o produto proporciona unha función de proba, a proba debe seguir o procedemento recomendado polo fabricante e os requisitos aplicables á instalación. Algúns dispositivos de corrente residual ofrecen funcións de proba e funcións de vixilancia adicionais.
10. Shanghai DaDa Electric Co., Ltd. e solucións de protección contra fugas
Shanghai DaDa Electric Co., Ltd. ofrece solucións MCCB deseñadas para aplicacións nas que a protección de circuítos convencionais e a protección contra fugas necesitan traballar en conxunto. A súa serie DAM1L é un exemplo de MCCB con protección de corrente residual integrada, deseñada para aplicacións que inclúen sistemas eléctricos de edificios, sitios industriais e outros ambientes de distribución de baixa tensión.

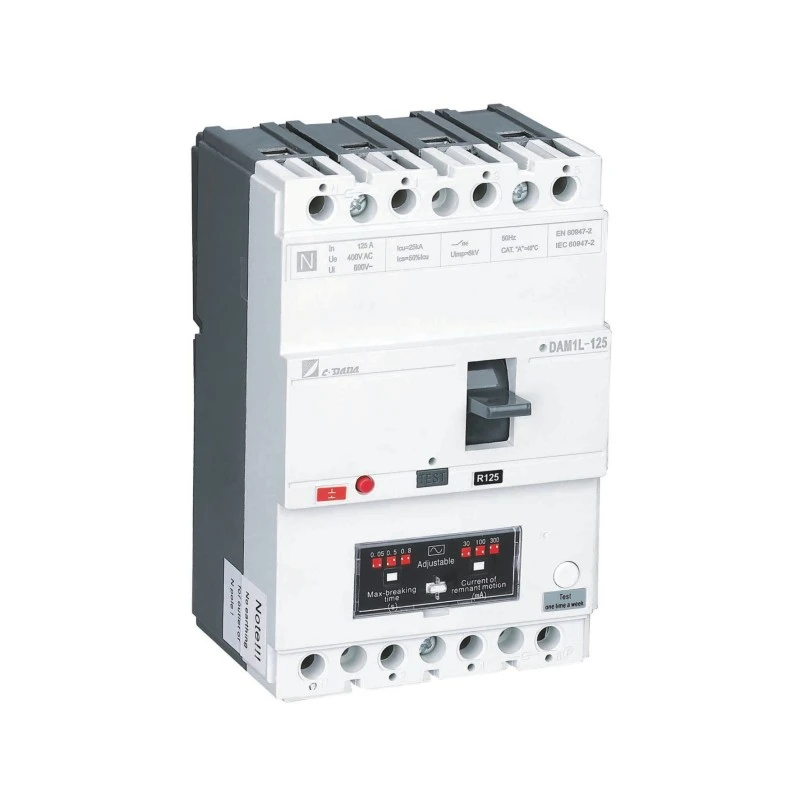

A información do produto indica configuracións como a construción de catro polos, un amplo rango de corrente nominal e a protección contra fugas a terra axustable. Dependendo do modelo, a corrente de funcionamento de fuga pódese configurar nun rango especificado, permitindo que a estratexia de protección se adapte a diferentes aplicacións.
Para os compradores estranxeiros, distribuidores, construtores de paneles e contratistas eléctricos, o enfoque máis útil é proporcionar ao provedor os requisitos do proxecto antes de solicitar unha cotización. Isto axuda a determinar se a clasificación de corrente necesaria, a disposición dos polos, a configuración de fugas, a capacidade de corte e a certificación están dispoñibles na configuración prevista.
Información para incluír nunha consulta
- Corrente nominal necesaria
- Tensión e frecuencia do sistema
- Número de polos
- Sensibilidade de corrente de fuga requirida
- Función de retardo requirida
- Corrente de curtocircuíto esperada ou capacidade de corte requirida
- Entorno de instalación
- Mercado obxectivo e requisitos de certificación
- Cantidade requirida
- Requisitos OEM ou personalizados, se é o caso
Proporcionar estes detalles ao principio pode facer máis eficiente a comunicación técnica e reducir o risco de seleccionar un interruptor que non coincida coa instalación final.
11. Preguntas frecuentes
A protección contra fugas detecta a corrente residual causada por un camiño de corrente non desexado e pode iniciar o disparo do interruptor cando se alcanza o limiar de funcionamento configurado. Aborda unha condición diferente da protección convencional contra sobrecarga e curtocircuíto.
Non. Un MCCB común ofrece funcións como protección contra sobrecargas e curtocircuítos, mentres que unha configuración protexida contra fugas engade detección e protección de corrente residual.
A protección contra fugas pode axudar a detectar certos camiños de corrente anormais que poden contribuír aos riscos eléctricos. Non obstante, a prevención de incendios depende da instalación eléctrica completa, do estado do equipamento, da configuración de protección e das medidas de seguridade aplicables.
Non hai unha única configuración adecuada para cada instalación. O valor axeitado depende do obxectivo de protección, das características do circuíto, do equipamento e dos requisitos eléctricos aplicables. A configuración debe ser determinada por persoal cualificado.
Unha configuración de MCCB deséñase normalmente en torno ás funcións de protección de interruptores de circuito convencionais, pero as funcións de protección exactas dependen do modelo específico e da configuración da unidade de disparo. Verifique sempre a documentación técnica do fabricante.
IEC 60947-2 é un estándar importante para interruptores de baixa tensión e inclúe requisitos relevantes para interruptores que incorporan protección de corrente residual. Tamén se poden aplicar normas rexionais e requisitos específicos do proxecto.
Si, pódense utilizar modelos axeitados en aplicacións de equipos e distribución industrial cando as súas características eléctricas, características de protección e especificacións ambientais coincidan coa instalación.
Proporcione a corrente, a tensión, os polos, a capacidade de corte, a configuración da corrente de fuga, o requisito de tempo de atraso, as condicións de instalación, a cantidade e a certificación do obxectivo necesarios. Isto dá ao fabricante a información suficiente para recomendar unha configuración adecuada.
12. Conclusión
Un MCCB con protección contra fugas aborda dúas áreas importantes da protección eléctrica: a protección convencional contra sobreintensidade e a detección de corrente residual. Ao incorporar estas funcións nunha solución coordinada, pode axudar a simplificar os deseños de distribución de enerxía nos que a seguridade eléctrica, o espazo do panel e a coordinación do sistema son importantes.
O paso máis importante é mirar máis aló do nome do produto. A corrente nominal, a tensión de funcionamento, a capacidade de corte, a configuración dos polos, a sensibilidade ás fugas, o atraso do tempo, as condicións de instalación e as normas aplicables inflúen sobre se un MCCB en particular é adecuado para un proxecto.
Para os compradores que avalían MCCB protexidos contra fugas para edificios comerciais, instalacións industriais, paneis de distribución ou aplicacións OEM, traballar directamente a partir dos requisitos eléctricos reais é a forma máis fiable de identificar unha configuración adecuada.
