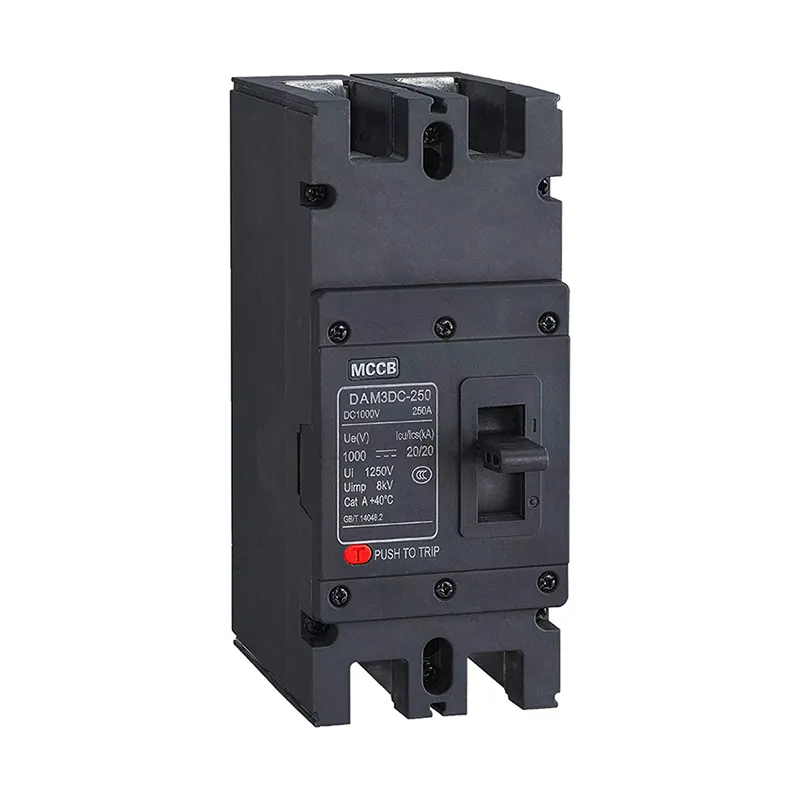

Interruptor de circuito de caja moldeada de 1000 V CC

Deseñado para as esixentes necesidades dos modernos sistemas de enerxía renovable, o disyuntor de caixa moldeada de 1000 V DC da serie CDADA DAM3PV ofrece unha protección robusta contra sobrecargas e curtos circuítos en redes eléctricas de CC e instalacións fotovoltaicas (PV) de ata 1500 V e 800 A de CC. Shanghai DADA Electric CO., LTD., como fabricante, o noso MCCB DC de alto rendemento está optimizado especificamente para granxas solares, plantas de almacenamento de baterías, infraestrutura de carga de vehículos eléctricos e microredes de CC industriais.

A diferenza dos interruptores de CA, a serie DAM3PV presenta un sistema de extinción de arco especializado que interrompe de forma segura os arcos de CC de alta enerxía, fundamental en sistemas onde a tensión permanece constante e os arcos non se autoextingen. Con tensións nominales de traballo de 1000V ou 1500V DC, admite arquitecturas solares residenciais/comerciales (1000V) e de utilidade (1500V).

Dispoñible en configuracións 2P, 3P e 4P, o DAM3PV ofrece correntes de cadros de 250A a 800A e correntes nominales axustables (por exemplo, 100A-250A para 250 cadros). Proporciona a máxima capacidade de corte de ata 40 kA (a voltaxes máis baixas) e 20 kA a 1000 V/1500 V DC, garantindo unha eliminación fiable de fallos incluso en grandes matrices. O interruptor inclúe función de illamento incorporada, protección IP20 e admite operación manual ou eléctrica, ademais de contactos auxiliares, de disparo en derivación e de alarma para monitorización e control remotos.

Certificado segundo estándares internacionais e construído para ambientes duros (Grao de contaminación 3, -5 °C a +40 °C), o CDADA DAM3PV é a opción segura, escalable e preparada para o futuro para a protección de enerxía de CC.

Especificacións clave

Por que elixir CDADA 1000V DC disyuntor de caixa moldeada?

★ Tecnoloxía de interrupción de arco de CC verdadeira

O sistema de descarga de arcos e de descarga magnética deseñado especialmente garante a interrupción segura de fallas de CC de alta tensión, non un interruptor de CA modificado.

★ Optimizado para sistemas solares de 1000V e 1500V

Abarca todas as principais tensións das cadeas fotovoltaicas, desde o tellado ata a escala de servizos públicos, cunha coincidencia clara polo/voltaxe.

★ Alta capacidade de corte a voltaxe do sistema

20 kA a 1000 V CC cumpre os requisitos IEC para grandes plantas solares: garante a coordinación selectiva cos dispositivos posteriores.

★ Illamento incorporado + Accesorios

Funciona tanto como dispositivo de protección como como illante de mantemento; admite disparos remotos e retroalimentación de estado mediante módulos opcionais.

★ Robusto para ambientes duros

O grao de contaminación 3 e o amplo rango de temperaturas fan que sexa adecuado para instalacións no deserto, na costa ou en tellados.

★ Cumprimento e soporte global

Deseñado segundo os estándares IEC, apoiado polo equipo técnico de Shanghai DADA, con documentación en inglés para proxectos internacionais.

Aplicacións típicas

Granxas solares a escala de utilidades: protección lateral de CC na entrada do combinador ou do inversor

Comercial Rooftop PV: agregación de cadeas de 1000 V e illamento de fallos

Sistemas de almacenamento de enerxía de batería (BESS): protección de bus de CC

Estacións de carga rápida EV: distribución de CC de alta potencia

Rail & Telecom DC Grids: Protección fiable do circuíto de enerxía de reserva

Por que escoller CDADA?

★ temos unha liña de produtos "Solar DC" dedicada, que inclúe interruptores de circuito de CC, fusibles, SPD e combinadores deseñados para os requisitos exclusivos dos sistemas fotovoltaicos.

★ Os servizos de OEM (a túa marca nos nosos produtos) e ODM (deseño personalizado) son os nosos puntos fortes. Admitimos etiquetas privadas e envases personalizados.

★ As nosas vantaxes principais son:

1) Certificacións internacionais completas,

2) Forte capacidade de OEM/ODM,

3) Alta relación custo-rendemento,

4) Capacidade de produción fiable a grande escala,

5) Ampla experiencia de exportación.

Preguntas frecuentes

P1: Podo usar un MCCB AC para sistemas solares de 1000 V DC?

A1: Absolutamente non. Os interruptores de CA non poden interromper de forma fiable os arcos de CC debido á falta de cruce por cero. Isto corre o risco de fallas catastróficas, incendios ou danos no equipo. Use sempre un MCCB certificado por DC como CDADA DAM3PV.

P2: Cal é a diferenza entre DAM3PV-250 e DAM3PV-400HU?

R2: O sufixo "HU" indica un rendemento superior, incluíndo un control de arco mellorado, terminais máis grandes e compatibilidade coas tapas de supresión de arco. Os modelos HU recoméndanse para aplicacións solares críticas.

P3: Necesito unha tapa de arco?

A3: Moi recomendable en armarios pechados. A "cuberta de arco cero" contén plasma durante a interrupción, mellorando a seguridade do operador e reducindo os danos internos, especialmente importante a 1000 V+.

P4: Pódese usar como interruptor de desconexión manual?

A4: Si. Todos os modelos DAM3PV teñen características de illamento, o que significa que proporcionan separación de contacto visible e cumpren os estándares de seguridade para o illamento de mantemento.

P5: Por que escoller CDADA sobre ABB, Schneider ou Eaton para os MCCB de CC?

A5: CDADA ofrece:

● Protección rendible de 1000 V/1500 V CC sen comprometer a seguridade

● Ecosistema de accesorios completo (shunt, alarma, control remoto)

● Entrega máis rápida e asistencia localizada en Asia, África e LATAM

● Fiabilidade de campo comprobada en >10 GW de proxectos solares instalados a nivel mundial
