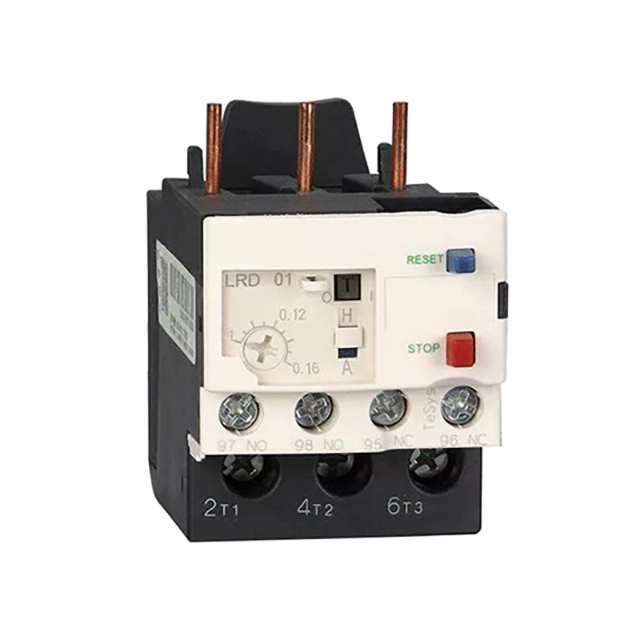

Relé térmico de sobrecarga LRD

Protexa os seus motores contra danos custosos co relé de sobrecarga térmica CDADA LRD, somos un provedor profesional que pode ofrecer produtos para unha protección fiable e intelixente de motores en aplicacións industriais e comerciais. Deseñado para funcionar perfectamente cos contactores CDADA da serie D (D09–D95), o relé LRD ofrece unha defensa completa contra:

● Sobrecargas

● Fallo de fase (perda de fase)

● Tempos de inicio excesivamente longos

● Parada prolongada do rotor

Cun intervalo de corrente axustable de 0,1 A a 104 A, opcións de reinicio manual ou automático e un botón de proba integrado para a verificación do circuíto e a simulación de viaxe, a serie LRD garante tanto a seguridade como a facilidade de mantemento. O indicador de viaxe ofrece un estado visual claro, mentres que a tapa selada impide cambios de configuración non autorizados, ideal para ambientes duros ou regulados. Certificado para uso global e compatible con contactores montados en carril DIN estándar, o relé térmico LRD de CDADA é a opción intelixente para conxuntos completos de arranque de motor.

Especificacións clave

Serie: relé térmico de sobrecarga LRD

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Compatibilidade: pares con contactores D09–D95 (serie LC1-D)

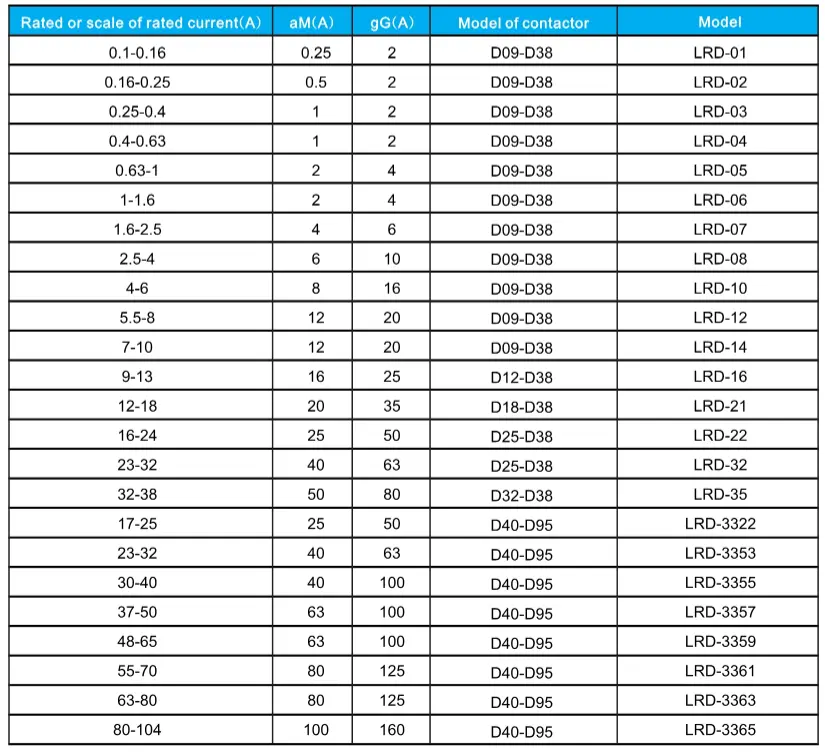

Rango de corrente nominal: 0,1 A - 104 A (dispoñibles varios modelos)

Polos: 3 polos (monitorea todas as fases para detectar desequilibrios)

Funcións de protección:

★ Sobrecarga térmica

★ Detección de fallos de fase

★ Seguimento de tempo de inicio longo

★ Protección do rotor

Modo de reinicio: manual ou automático (interruptor selector)

Botón de proba: simula o disparo: activa os contactos auxiliares NA e NC

Botón de parada: abre só o contacto NC (para a sinalización de parada de emerxencia)

Indicador de viaxe: a bandeira visual mostra o estado de disparo

Bloqueo de configuración: a tapa pódese selar para evitar manipulacións

Contactos auxiliares: estándar 1NA + 1NC (para circuítos de alarma, PLC ou interbloqueo)

Montaxe: se monta directamente en contactores CDADA compatibles (deseño a presión)

Certificación: conforme a IEC 60947-4-1 (documentación CE dispoñible)

Por que escoller o relé de sobrecarga térmica CDADA LRD?

★  Protección completa do motor

Vai máis alá da sobrecarga básica: detecta perdas de fase, arranques longos e paradas que poden destruír motores silenciosamente.

★ Integración de contactores sen fisuras

O deseño a presión encaixa perfectamente cos contactores CDADA D09–D95, non se necesitan soportes nin adaptadores.

★ Funcións amigables para o mantemento

★ O botón TEST verifica o circuíto de control sen facer ciclos de enerxía

★ O indicador de viaxe borrado acelera a resolución de problemas

★ A tapa selable cumpre os requisitos de auditoría de seguridade

★  Funcionamento flexible

Escolla reinicio manual (para sistemas críticos para a seguridade) ou reinicio automático (para equipos desatendidos).

★ Compatibilidade global

A ampla gama de correntes abrangue bombas pequenas ata grandes motores industriais, ideal para os OEM que exportan a todo o mundo.

★ Seguridade rendible

Evita a queimadura do motor, reduce o tempo de inactividade e evita reparacións custosas: ROI en semanas.

★ Solicitamos activamente comentarios dos clientes e do mercado, realizamos auditorías internas periódicas, investimos en formación do persoal e novas tecnoloxías e comparamos as mellores prácticas do sector.

★ Os nosos prezos son competitivos. Non nos posicionamos como os máis baratos, senón como os que ofrecen o mellor valor: calidade superior, certificación completa e soporte de servizo sólido en comparación con moitos fabricantes máis pequenos.

Aplicacións típicas

Conxuntos de arranque de motor: emparejados con contactores para bombas, ventiladores, compresores

Sistemas de transporte: protexe contra os atascos inducidos

Unidades HVAC: protexe os refrigeradores e soplantes de desequilibrios de fase

Maquinaria Agrícola: Bombas de rega en zonas rurais con cuadrículas inestables

Paneis de control OEM: compactos, fiables e fáciles de conectar

Preguntas frecuentes (FAQ)

P1: Cal é a diferenza entre un relé de sobrecarga térmica e un MPCB?

A1:

● MPCB (por exemplo, GV2/GV3): combina curtocircuíto + sobrecarga + illamento nun dispositivo.

● Relé térmico (LRD): só ofrece protección contra sobrecarga e perda de fase; debe usarse cun contactor e fusible/MCB para unha protección total.

→ LRD é máis preciso para fallas específicas do motor e moitas veces é menor custo en grandes instalacións.

P2: Podo usar LRD con contactores non CDADA?

R2: O LRD está optimizado para CDADA serie D (D09–D95). Aínda que o axuste mecánico pode variar, recomendamos utilizar pares de contactor-relé CDADA para garantir o rendemento e o apoio da garantía.

P3: Como funciona a protección contra fallos de fase?

R3: Se se perde unha fase, as dúas fases restantes consumen unha corrente máis alta, o que provoca un quecemento desigual nas tiras bimetálicas. O LRD detecta este desequilibrio e dispara en segundos, evitando danos en fase única.

P4: Cal é o propósito do botón "Parar" e o botón "Reiniciar"?

A4:

● Botón de parada: abre temporalmente o contacto NC (por exemplo, para a sinalización de emerxencia); non restablece o relé.

● Botón de reinicio: Devolve o relé ao estado listo despois dun disparo (só funciona cando se elimina o fallo).

P5: Por que escoller CDADA LRD sobre outras marcas?

A5: CDADA ofrece:

● Mecanismo diferencial térmico verdadeiro (non imitación electrónica)

● Compatibilidade total cos contactores da serie D, plug-and-play

● Configuración selable para o cumprimento (por exemplo, ISO, auditorías de seguridade)

● Botóns de proba e parada para un diagnóstico mellorado

● Prezos competitivos con calidade conforme a CE
