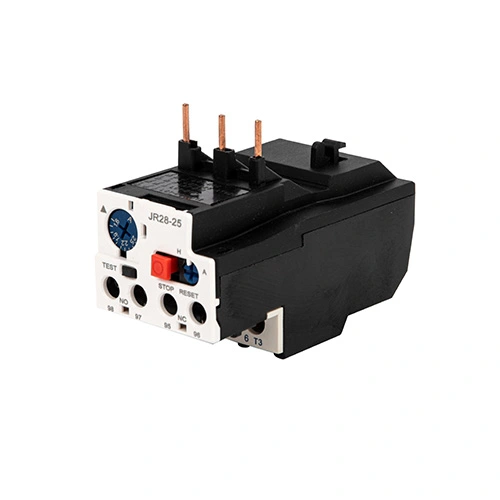

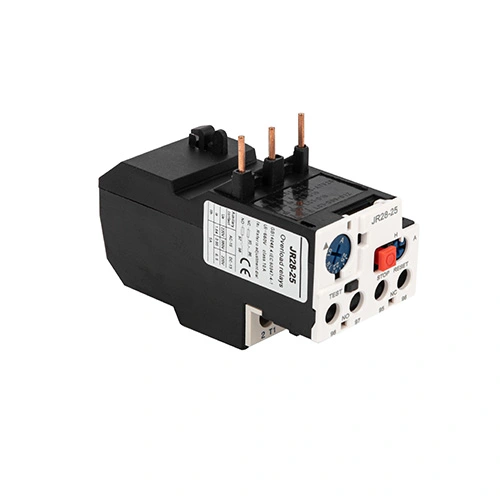

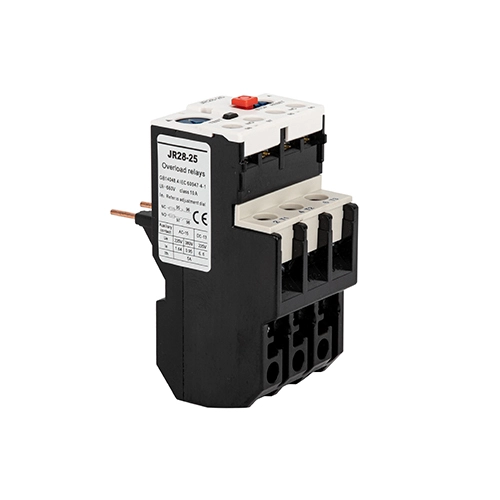

Relé de sobrecarga térmica JR28

Protexa os seus motores co relé de sobrecarga térmica JR28, unha solución de protección robusta e intelixente desenvolvida por CDADA, un fabricante fiable en China. Deseñado para unha integración perfecta cos contactores CDADA da serie D (D9 a D150), o relé JR28 ofrece unha defensa integral contra:

● Sobrecargas

● Fallo de fase (perda dunha fase)

● Tempos de arranque do motor excesivamente longos

● Parada prolongada do rotor

Cun amplo rango de corrente axustable de 0,1 A ata 140 A, a serie JR28 cobre aplicacións desde pequenos ventiladores ata grandes bombas e compresores industriais. Dispón dun botón de proba para a verificación do circuíto de control, un indicador de disparo claro, selección de reinicio manual ou automático e unha tapa selable para evitar axustes non autorizados. Construído sobre unha tecnoloxía térmica bimetálica comprobada e cumprindo coa norma IEC 60947-4-1, o CDADA JR28 garante unha protección do motor fiable e amigable para o mantemento en ambientes esixentes en todo o mundo.

Especificacións clave

Serie: JR28 Relé de sobrecarga térmica

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Compatibilidade: Deseñado para contactores D9, D12, D18... ata D150 (serie LC1-D/F)

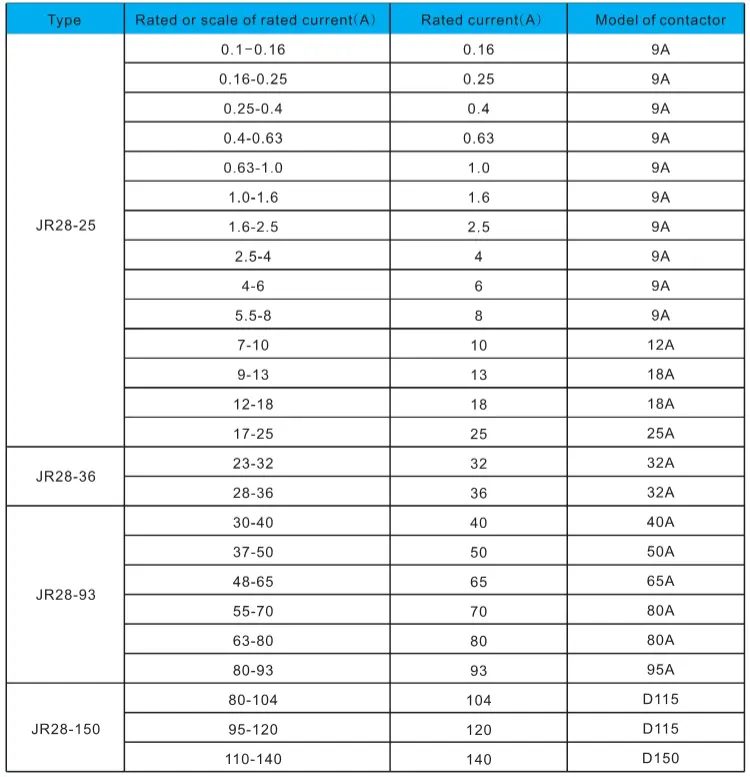

Rango de corrente nominal: 0,1 A - 140 A (modelos múltiples: JR28-25, JR28-36, JR28-93, JR28-150, etc.)

Polos: 3 polos (monitorea todas as fases para detectar desequilibrios)

Funcións de protección:

★ Sobrecarga térmica

★ Detección de fallos de fase

★ Seguimento de tempo de inicio longo

★ Protección do rotor

Modo de reinicio: manual ou automático (mediante interruptor selector)

Botón de proba: simula o disparo: activa os contactos auxiliares NA e NC

Botón de parada: abre só o contacto NC (para sinalización de emerxencia)

Indicador de viaxe: a bandeira visual mostra o estado de disparo

Bloqueo de configuración: a tapa pódese selar para un funcionamento a proba de manipulacións

Contactos auxiliares: estándar 1NO + 1NC (para alarmas, realimentación de PLC ou enclavamentos)

Montaxe: deseño a presión directamente sobre contactores CDADA compatibles

Certificación: conforme a IEC/EN 60947-4-1 (documentación CE dispoñible)

Por que escoller o relé de sobrecarga térmica CDADA JR28?

★  Ampla cobertura actual

De 0,1 A a 140 A: admite todo, desde motores HP fraccionados ata unidades industriais de máis de 110 kW.

★ Compatibilidade total con contactores da serie D

Deseñado para adaptarse a D9 a D150, garante unha perfecta coordinación mecánica e térmica.

★ Funcións de diagnóstico avanzado

★ O botón TEST verifica o cableado de control sen interrupción da alimentación

★ O botón STOP permite a sinalización externa

★ O indicador de viaxe acelera a resolución de problemas

★ Fiabilidade de grao industrial

Auténtico mecanismo térmico bimetálico (non electrónico): inmune a EMI, picos de tensión e fallos de software.

★ Preparado para a seguridade e o cumprimento

A tapa selable cumpre con ISO, CE e os requisitos de auditoría de fábrica para a configuración bloqueada.

★ Protección rendible

Evita o quemado do motor, reduce o tempo de inactividade e prolonga a vida útil dos equipos, ideal para OEM e integradores de sistemas.

★ Os detalles do embalaxe varían segundo o produto. Proporcionamos esta información nas nosas cotizacións e listas de embalaxe. Os cartóns de exportación estándar están deseñados para unha paletización e unha carga de contedores óptimas.

Aplicacións típicas

★ Conxuntos de arranque de motor: emparejados con contactores para bombas, ventiladores, transportadores

★ Sistemas HVAC: refrigeradores, torres de refrixeración, tratadores de aire

★ Auga e augas residuais: bombas somerxibles e centrífugas

★ Fabricación: Mesturadoras, extrusoras, liñas de envasado

★ Minería e construción: trituradoras, polipastos, ventiladores

Preguntas frecuentes

P1: Cal é a diferenza entre as series JR28 e LRD?

A1: Ambos son relés de sobrecarga térmica de CDADA. A serie JR28 admite correntes máis altas (ata 140 A) e está deseñada para contactores máis grandes (ata D150), mentres que LRD normalmente cobre rangos máis baixos (ata ～ 104 A). Funcionalmente, ofrecen unha protección similar, pero JR28 está optimizado para uso industrial pesado.

P2: Podo usar o relé de sobrecarga térmica JR28 con contactores non CDADA?

R2: Aínda que é posible nalgúns casos, o rendemento óptimo e o soporte de garantía requiren a vinculación con contactores CDADA da serie D (D9–D150). Validense como sistema o axuste mecánico, a disipación de calor e as curvas de coordinación.

P3: Como funciona a protección contra fallos de fase en JR28?

A3: Se se perde unha fase, os dous condutores restantes levan corrente desequilibrada, o que provoca quecemento asimétrico nas tiras bimetálicas. O JR28 detecta este desequilibrio e dispara máis rápido que con sobrecarga normal, evitando danos no enrolamento do motor.

P4: ¿O reinicio manual é máis seguro que o reinicio automático?

A4: Si, para sistemas críticos. O reinicio manual obriga ao operador a inspeccionar e borrar o fallo antes de reiniciar. O reinicio automático é axeitado para equipos desatendidos ou remotos nos que se prioriza a continuidade (por exemplo, bombas de refrixeración).

P5: Por que escoller CDADA JR28 sobre as marcas globais?

A5: CDADA ofrece:

● Auténtico mecanismo diferencial térmico con alta precisión

● Compatibilidade total cos contactores D9–D150: fiabilidade plug-and-play

● Probar, deter, restablecer e selar as funcións nunha unidade compacta

● Prezos competitivos con calidade conforme a CE

● Soporte técnico rápido e documentación en inglés para clientes globais
