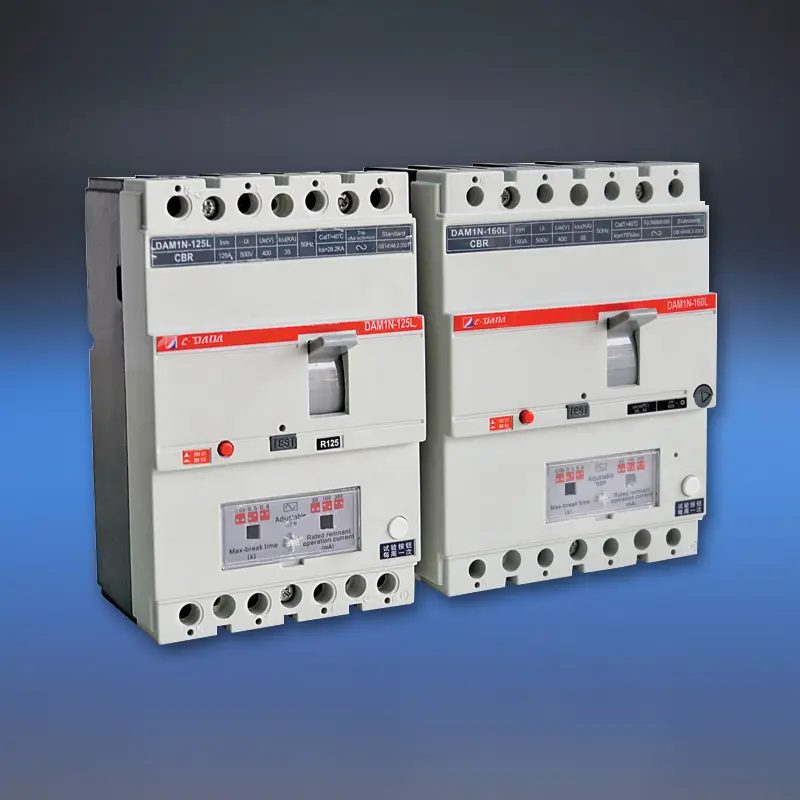

MCCB con protección contra fugas

Mellore a seguridade eléctrica máis aló da protección contra sobrecargas e curtocircuítos co MCCB da serie CDADA DAM1L con protección contra fugas, un disyuntor integrado de caixa moldeada con función de corrente residual (RCD/ELCB) integrada. Deseñado polo fabricante profesional Shanghai DADA Electric CO., LTD segundo os estándares internacionais, este MCCB 4P de fuga combina unha distribución de enerxía de alto rendemento coa detección de fallas de terra para salvar vidas e lumes.

Con unha clasificación de 10 A a 500 A a 400 V/415 V, ofrece corrente de funcionamento residual axustable (30 mA-1000 mA) e retardo de tempo opcional, o que permite unha protección personalizada para a seguridade persoal (≤30 mA) ou a prevención de incendios (100 mA-500 mA+). Coa electrónica alimentada por varias fases, permanece operativo aínda que falle unha fase ou a tensión caia a 50 V, o que garante unha fiabilidade inigualable en infraestruturas críticas como túneles, rascacielos, centros de transporte e plantas industriais.

Especificacións clave

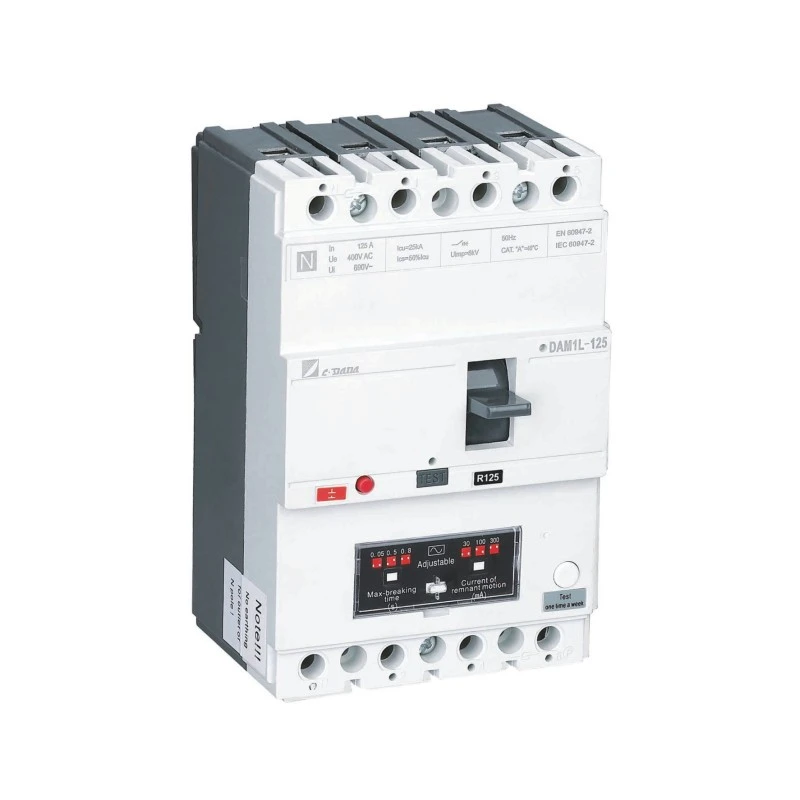

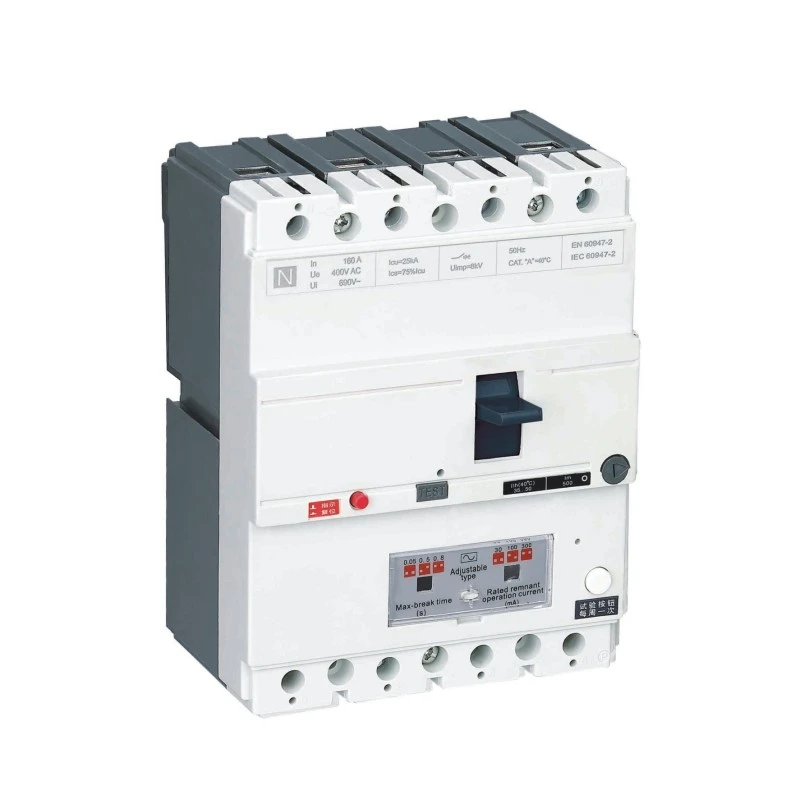

Modelo: Serie DAM1L - MCCB de fuga a terra (MCCB tipo CBR)

Postes: 4P (estándar; 3P dispoñible baixo petición)

Corrente nominal (in): 10 A - 500 A

Tensión nominal: 400 V / 415 V AC, 50 Hz

Tensión de illamento (Ui): 400V (≤160A), 690V (>250A)

Configuración de corrente residual (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Axustabilidade: axuste in situ de I△n e tempo de viaxe (instantáneo ou retardado)

Tipos de capacidade de rotura:

Tipo B: básico (Inm < 100A)

Tipo S: Estándar

Tipo H: alta rotura (>160A)

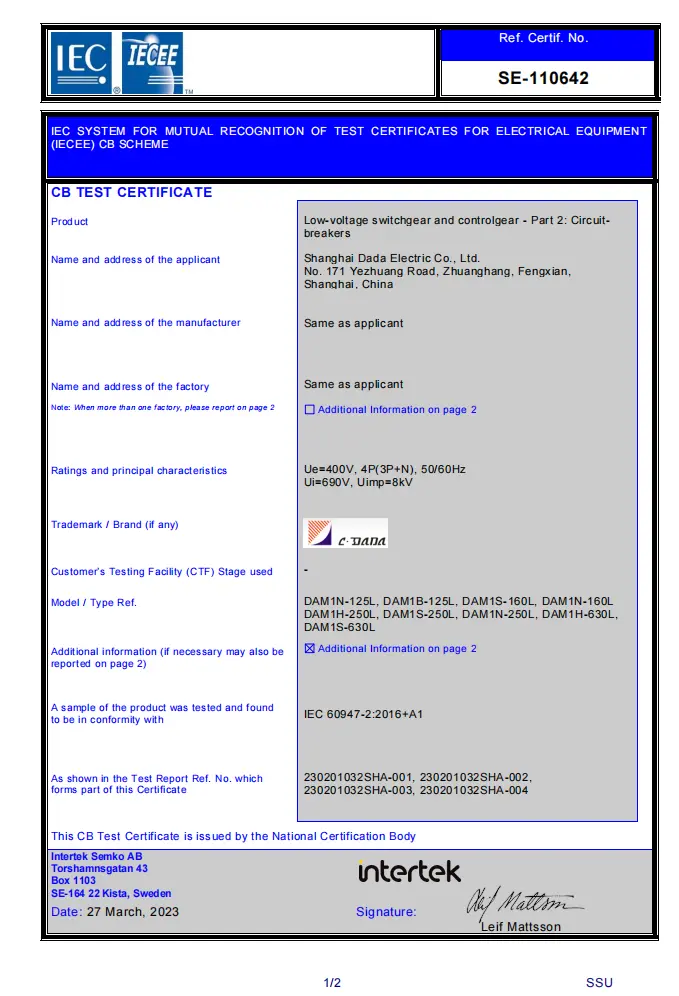

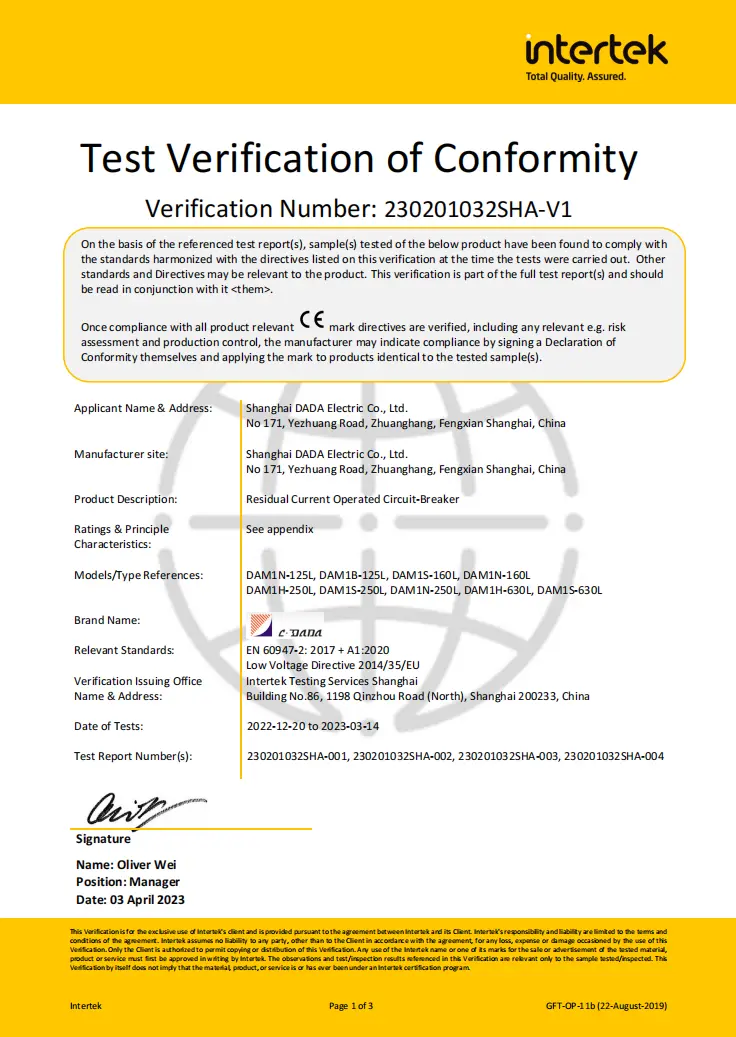

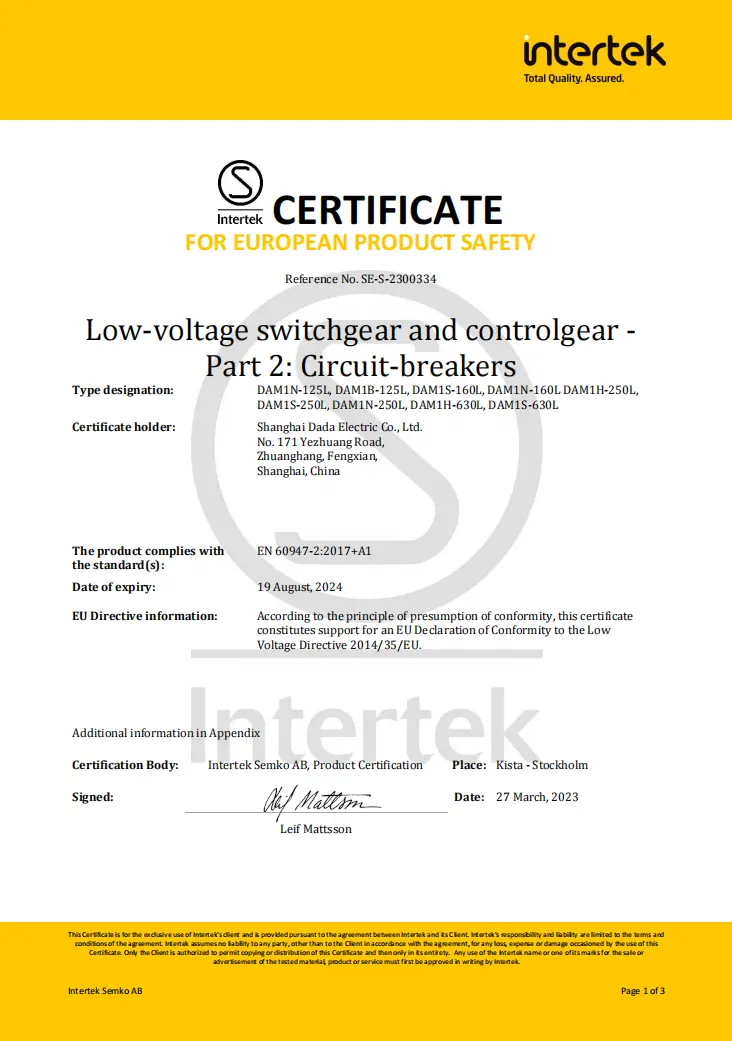

Certificacións: CE, CB, SEMKO

Características principais:

★ Circuito RCD alimentado multifásico → funciona ata 50V

★ Separar os contactos principais e de arco

★ botón de proba Push-to-trip

★ Configuración magnética axustable (0.8–1.0×In)

★ Forte capacidade anti-interferencia EMI/RFI

★ Gama completa de accesorios: disparo en derivación, contactos auxiliares/alarma, mango rotativo

Ficha técnica

Interruptores de fuga a terra (ELCB)
Modelo			DAM1-125L			DAM1-160L
Código de capacidade de rotura			B	N	S	B	N	S
Corriente nominal do tamaño do cadro - Inm (A)			125A			160A
Entrada de corrente nominal (40,50 ou 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690 V			690 V
Ue (V)			400 V			400/415 V
Número de Polo			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (pico)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0.5
Limiar de corrente residual (mA)			100-300-500			100-300-500
Retraso de tempo (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Propiedade dieléctrica (V)			2500			3000
distancia de lonización (mm)			≤30/0			≤30/0
Resistencia	Total de Ciclos		8000			8000
	Vida eléctrica		1000			1000
	Vida Mecánica		7000			7000
Categoría (EN 60947-2/IEC 60947-2)	Circuíto principal		A/0			A/0
	Circuito auxiliar		AC-15			AC-15
Liberación baixo tensión			√			√
Liberación de derivación			√			√
Contacto Auxiliar			√			√
Contacto de alarma			√			√
Contacto auxiliar e contacto de alarma			√			√
Mecanismo de operación de manexo			√			√
Mecanismo de operación eléctrica			√			√
Tapa terminal			√			√
Separador de fases			√			√
	Ancho (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Peso	Versión fixa 3P/4P		-			-
	Versión de plug-in 3P/4P		-			-
	Extrae a versión 3P/4P		-			-

Por que escoller CDADA MCCB con protección contra fugas?

★ Verdadeira seguridade integrada

A diferenza dos módulos RCD complementarios, o DAM1L ten unha protección contra fugas calibrada de fábrica integrada, que garante unha perfecta coordinación e elimina os problemas de compatibilidade.

★ Potencia multifásica para circuíto RCD

Os primeiros RCD fallaban se se perdía unha fase. O deseño de CDADA utiliza todas as fases para alimentar a electrónica de protección, polo que segue funcionando incluso durante a perda de fase ou unha subtensión severa.

★ Obxectivos de protección dual nun único dispositivo

◆ 30 mA: Cumpre os requisitos IEC para protección persoal contra choques

◆ 100 mA–1000 mA: evita incendios de degradación do illamento por pequenos fallos de terra persistentes

★ Axustable de campo para condicións do mundo real

Axusta a sensibilidade e o tempo de atraso para evitar tropezos molestos en ambientes húmidos (por exemplo, lavados de automóbiles, granxas) mantendo a seguridade.

★ Fiabilidade de grao industrial

A alta capacidade de corte (tipo H), a robusta separación do arco e a protección do terminal IP20+ fan que sexa adecuado para ambientes comerciais e industriais difíciles.

★ Cumprimento global, valor local

Certificado para Europa (CE/CB), países nórdicos (SEMKO), ideal para proxectos de exportación, con prezos competitivos dun fabricante chinés de confianza.

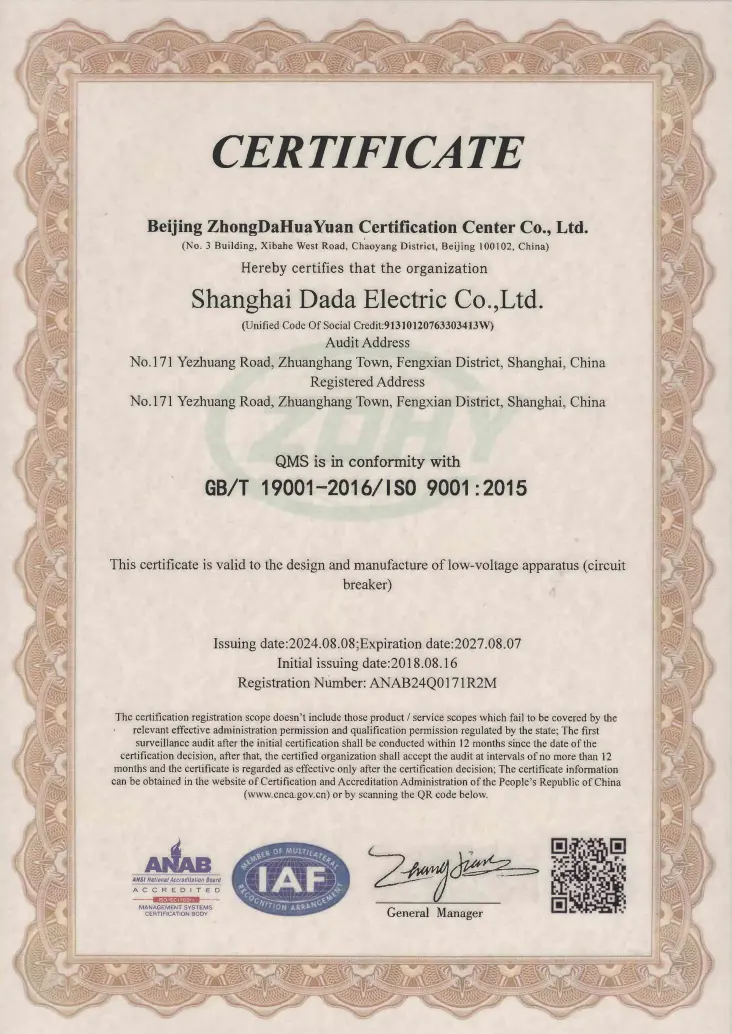

★ A nosa fábrica está certificada baixo o sistema de xestión de calidade ISO9001:2015.

Aplicacións típicas

Residencial de gran altura: entrada principal ou paneis de chan (300 mA para reducir o risco de incendio)

Túneles e subterráneos: infraestruturas críticas que requiren unha detección de fugas de seguridade

Hospitais e escolas: protección de 30 mA en zonas húmidas (laboratorios, baños)

Plantas Industriais: Alimentadores de motores con monitorización de falla a terra

Obras: Distribución temporal de enerxía eléctrica con protección de persoal

FAQ

P1: Cal é a diferenza entre un MCCB estándar e un MCCB con protección contra fugas?

A1: Un MCCB estándar só protexe contra sobrecargas e curtocircuítos. O DAM1L engade detección de corrente residual (fuga á terra), que se dispara cando a corrente se filtra a terra (por exemplo, a través dunha persoa ou un illamento danado), evitando descargas eléctricas ou incendios.

P2: Podo usar un RCD MCCB de 100 A para protección persoal?

A2: Só se se establece en 30 mA. A corrente nominal (100A) define a capacidade de carga; a configuración residual (I△n) define a función de seguridade. Para a protección contra choques, I△n debe ser ≤30mA, independentemente de In.

P3: Por que o circuíto RCD necesita enerxía multifásica?

R3: Se é alimentado por só unha fase, un fallo monofásico desactivaría a protección contra fugas. O deseño multifásico de CDADA garante que o RCD permaneza activo mesmo durante a perda de fase ou a baixa tensión (ata 50 V), fundamental para a continuidade da seguridade.

P4: O MCCB de fuga 4P é adecuado para sistemas TT ou TN-S?

R4: Si, está deseñado para sistemas TT, TN-S e IT. O deseño 4P rompe todas as fases e o neutro, esencial para os sistemas TT onde o neutro non está conectado a terra de forma fiable augas arriba.

P5: Por que escoller CDADA sobre as combinacións RCD + MCCB modulares?

A5: CDADA DAM1L ofrece:

● Menor pegada (integrado fronte a dous dispositivos)

● Coordinación garantida (sen risco de desajuste)

● Menor custo e complexidade de cableado

● Maior fiabilidade (unidade única selada)

● Non se pode axustar in situ con RCD de sensibilidade fixa
