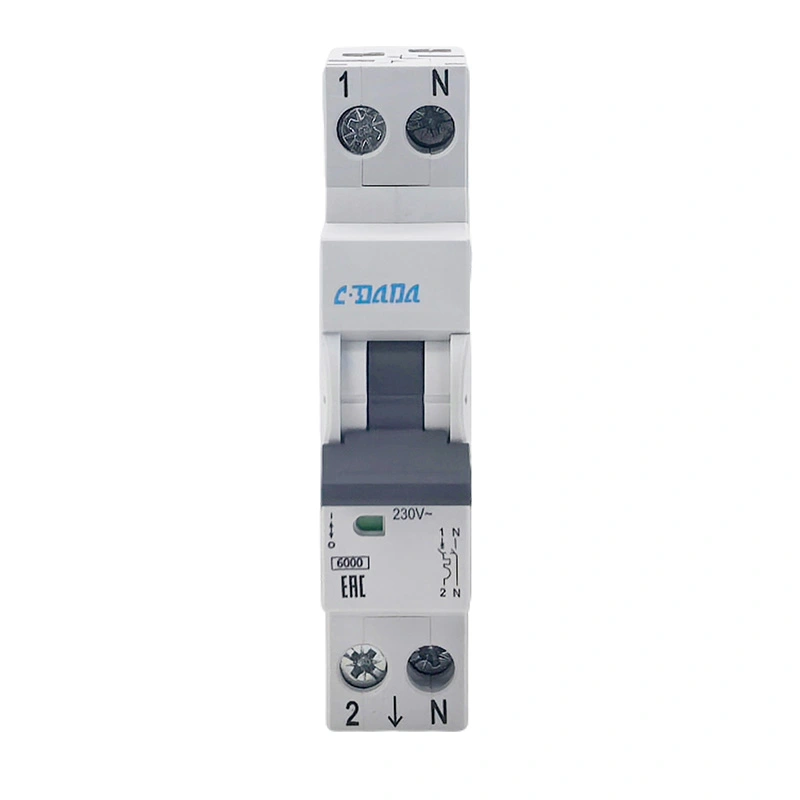

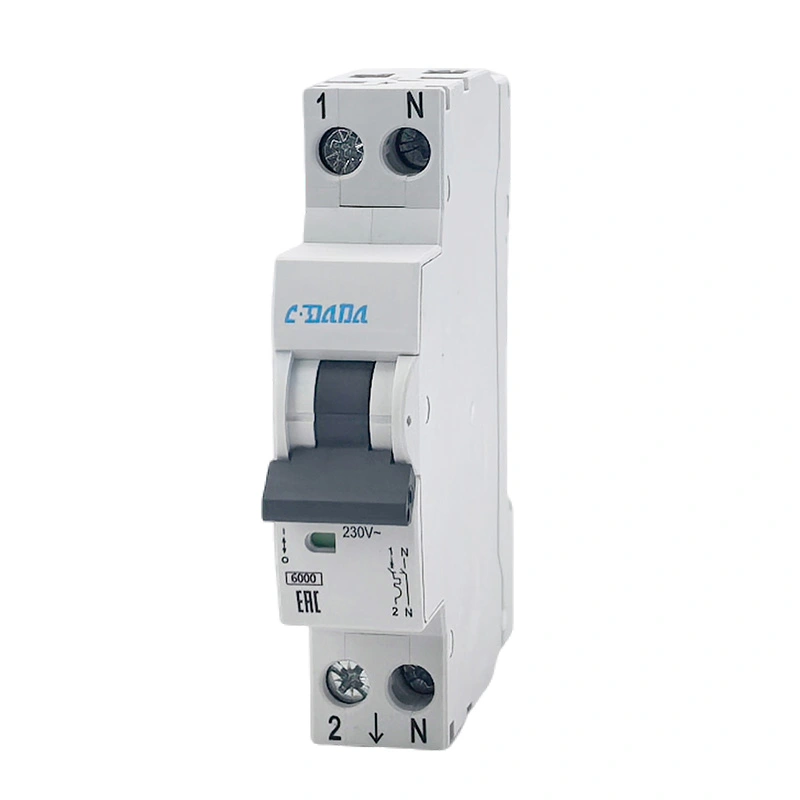

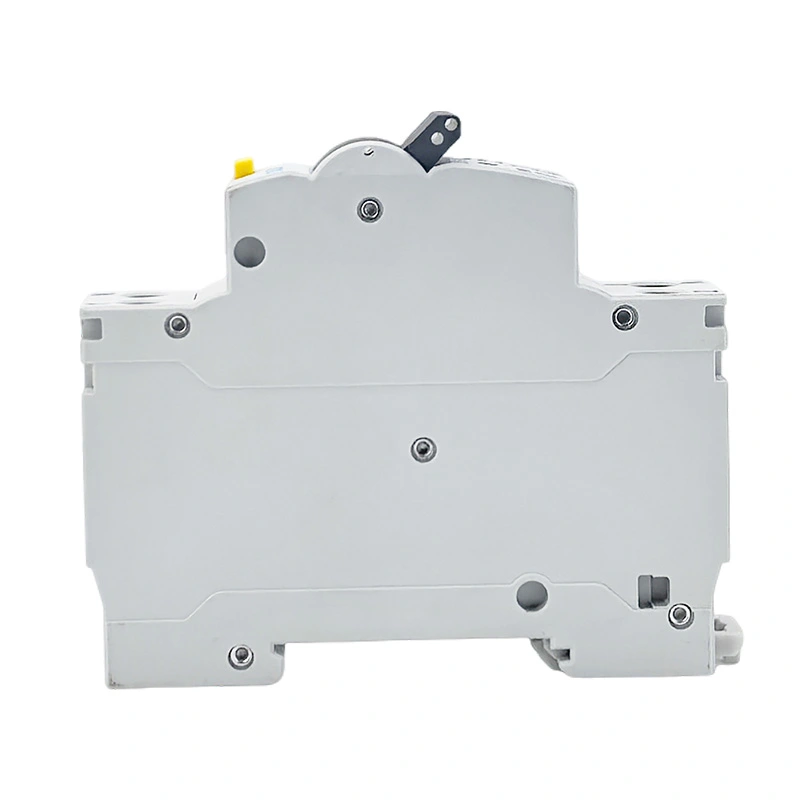

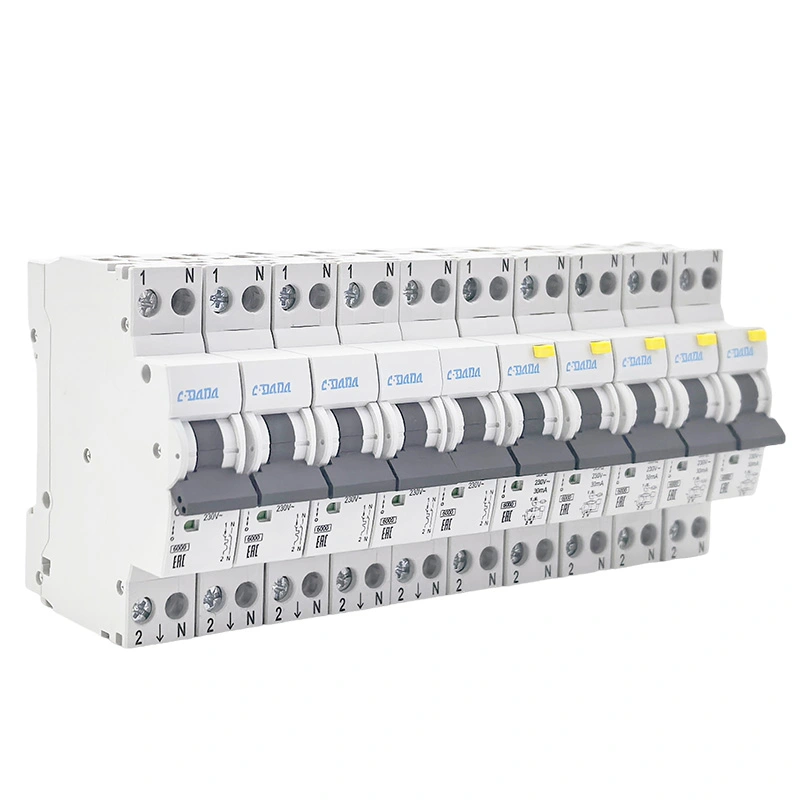

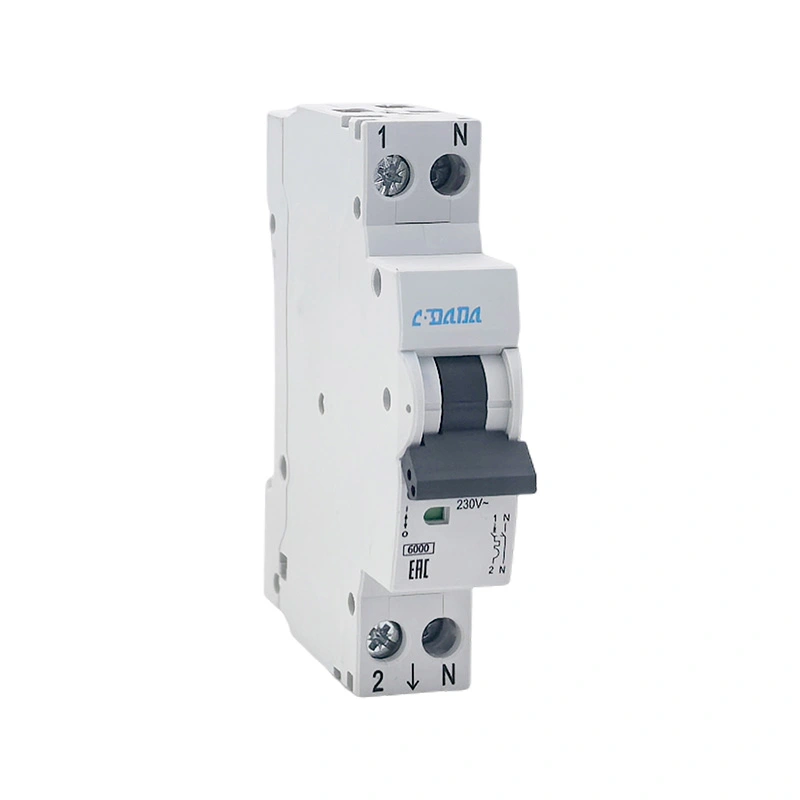

Interruptor en miniatura DPN 6KA

O disyuntor en miniatura CDADA DAB7N DPN 6KA é un disyuntor en miniatura profesional 1P+N de dobre ruptura desenvolvido de forma independente por Shanghai DADA Electric, un fabricante fiable con máis de 40 anos de experiencia. Cunha alta capacidade de corte de 6 kA, o funcionamento síncrono e o deseño de polo N "facer primeiro, romper despois", mellora eficazmente o rendemento de extinción de arcos e protexe os circuítos e os equipos de forma segura. Amplamente utilizado en caixas de distribución, decoración do fogar, enerxía comercial e circuítos de iluminación, é a primeira opción para compradores globais, distribuidores e clientes OEM.

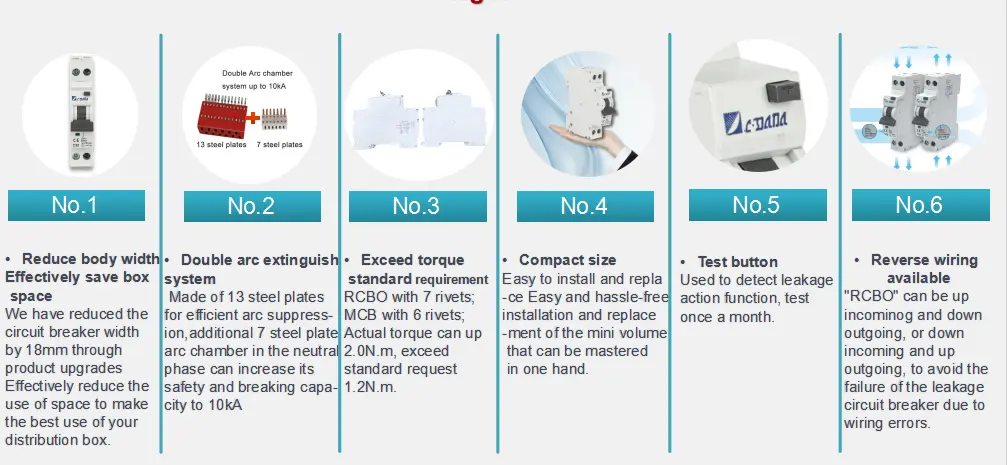

Cales son as vantaxes de MCB DPN 6KA?

★ Estrutura DPN 1P + N, puntos de ruptura duales, máis seguro e fiable

★ Polo N fai primeiro e rompe despois, mellora a capacidade de romper o arco

★ Capacidade de corte real de 6kA, forte protección contra curtocircuítos

★ Compacto 17,8 mm de ancho, aforra espazo no armario

★ Curvas de disparo B/C dispoñibles para diferentes cargas

★ Grao de protección IP20, seguro para tocar

★ Amplio rango de cableado: cable flexible de 1–25 mm²

★ Montaxe en carril DIN, instalación rápida e estable

★ Resistencia a altas e baixas temperaturas: -25 ℃ ~ + 50 ℃

★ Longa vida mecánica ata 20.000 veces

Aplicacións

O disyuntor en miniatura CDADA DPN 6KA é amplamente utilizado en:

★ Edificios residenciais, apartamentos, vivendas, decoración do fogar

★ Oficinas, tendas, hoteis, escolas, hospitais

★ Circuítos de iluminación, enchufes, equipos de pequena potencia

★ Electrodomésticos: quentadores de auga, aire acondicionado, quentadores eléctricos

★ Reconstrución do circuíto antigo e mellora da caixa de distribución

★ Sistemas comerciais e civís de distribución de enerxía en baixa tensión

Táboa de parámetros técnicos

Dimensións do contorno

★ Lonxitude: 82,5 mm

★ Altura: 73,2 mm

★ Ancho: 17,8 mm (ancho estándar de 1 módulo)

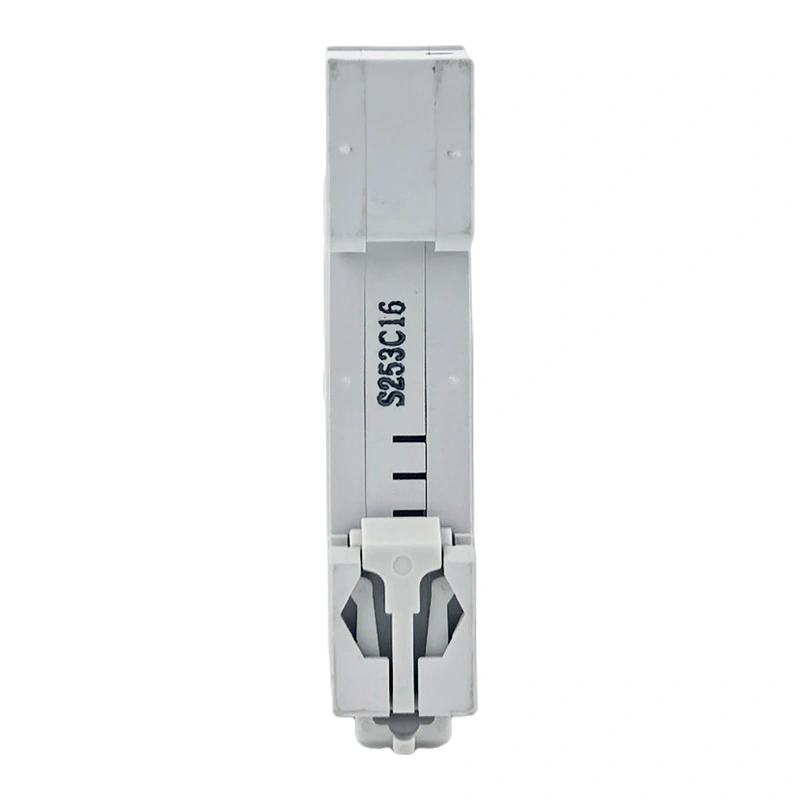

★ Montaxe: carril DIN de 35 mm

★ Cableado: adecuado para cable flexible/ríxido de 1–25 mm²

★ Espesor da barra colectora: 0,8–2 mm

Elementos de proba estándar

★ 1,13 en proba sen tropezos (≥1 hora)

★ 1,45 en proba de disparo (<1 hora)

★ 2.55En proba de acción de sobrecarga

★ Proba de disparo instantáneo magnético (3In/5In para curva B/C)

★ Proba de tensión dieléctrica soportada

★ Proba de aumento da temperatura

★ Proba de capacidade de corte en curtocircuíto (6kA)

★ Proba de vida mecánica e eléctrica

★ Proba de funcionamento de alta e baixa temperatura

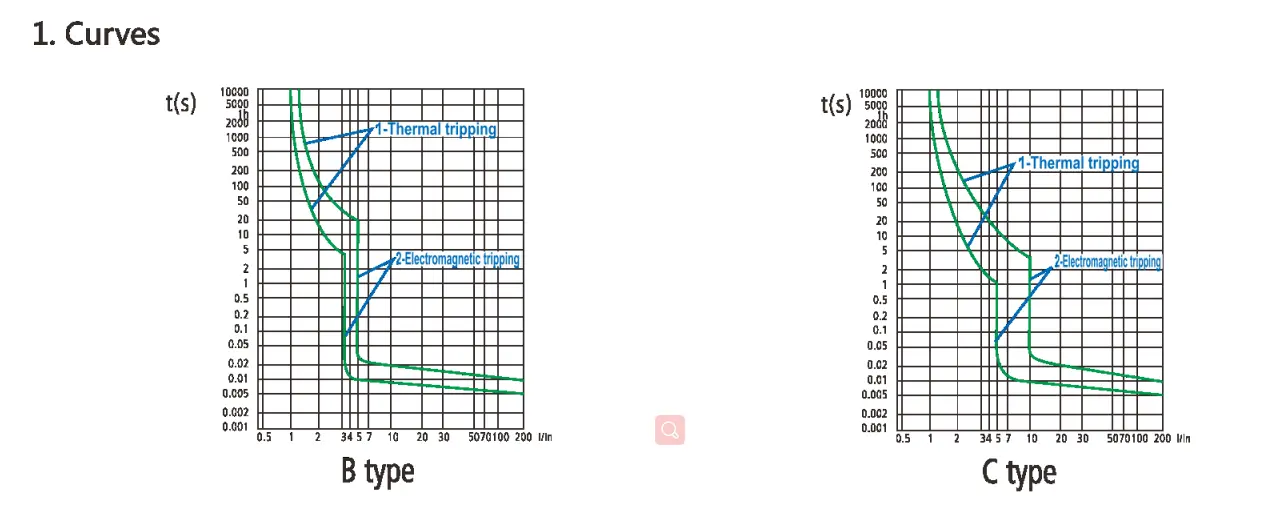

Curvas características de disparo

IEC 60898-1

Liberación magnética

Cando se produce un curtocircuíto, o disparo instantáneo conséguese mediante un imán cun núcleo de ferro. Segundo o estándar IEC60898, este produto pódese dividir en tres tipos: B, C e D.

Liberación térmica

●Unha vez que se produce unha sobrecarga no circuíto, a tira bimetálica do interruptor automático dobrarase debido á calor, provocando que se desconecten os contactos e provocando un disparo térmico;

●A norma IEC define o intervalo de tempo de disparo para diferentes correntes de sobrecarga;

●A temperatura do ambiente de proba de referencia é de 30 °C.

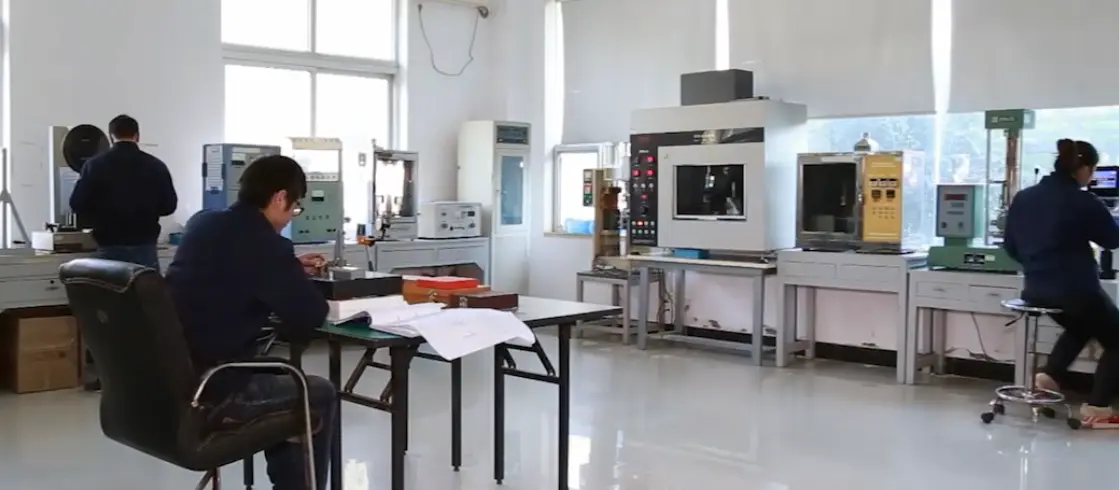

Proceso de control de calidade

1. Inspección de entrada de materias primas e verificación da certificación

2. Moldeo por inxección automática e estampación de metal de precisión

3. Montaxe e calibración de produtos semiacabados

4. Proba característica de disparo completo ao 100%.

5. Tensión de resistencia e proba de rendemento de illamento

6. Proba de envellecemento a alta e baixa temperatura

7. Inspección de aparencia, dimensión e logotipo

8. Embalaxe final e inspección do envío

Embalaxe e envío

★ Cartón de exportación estándar con forro antigolpes

★ Caixa de grupo embalada para evitar arañazos

★ Etiqueta clara: modelo, corrente, polos, cantidade, certificación

★ Adecuado para o transporte marítimo, aéreo e terrestre

★ Admite embalaxe OEM, logotipo personalizado e etiqueta

Casos de éxito de clientes

CDADA MCB DPN 6KA foi exportado a máis de 50 países e rexións:

★ Subministro a granel a longo prazo para distribuidores europeos e asiáticos

★ Proxectos de renovación de circuítos domésticos en Oriente Medio e África

★ Cooperación OEM con marcas eléctricas internacionais coñecidas

★ Apoio á distribución de enerxía para promotores inmobiliarios

★ Pedidos estables de contratistas eléctricos e integradores de sistemas

Por que escoller DADA Electric?

★ Máis de 40 anos de experiencia profesional en I+D e produción de interruptores automáticos

★ 90% de compoñentes básicos producidos na casa, control de calidade estable

★ Certificado ISO9001, cumprimento total das normas internacionais

★ Certificacións completas: CE, CB, CCC, etc.

★ Gran capacidade de produción, entrega rápida para pedidos a granel

★ Soporte técnico profesional e servizo posvenda

★ Acepta a personalización de OEM e ODM para satisfacer as demandas do mercado

★ Sistema loxístico global, entrega segura e puntual
