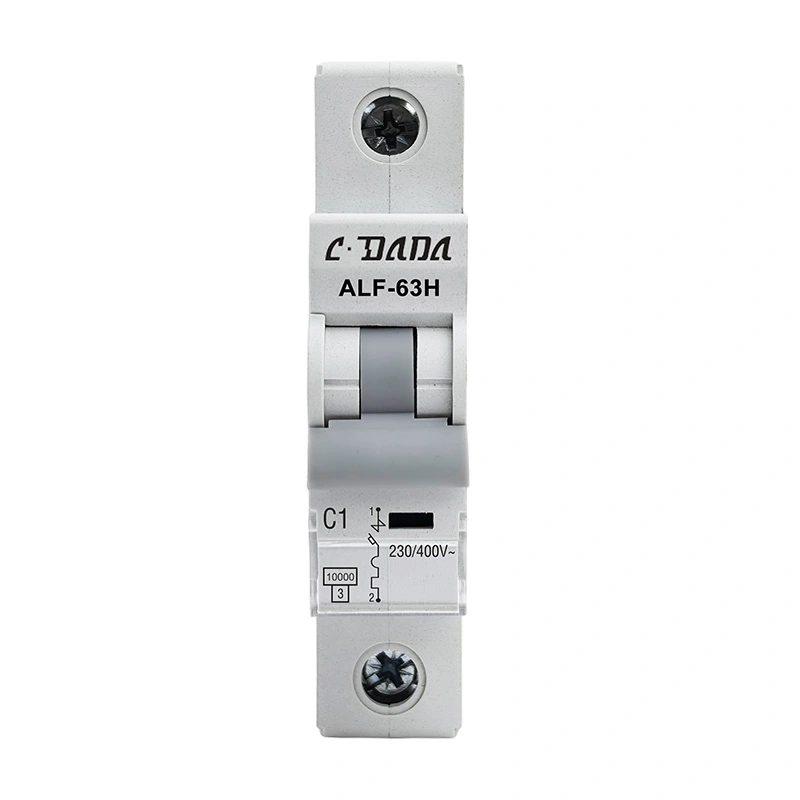

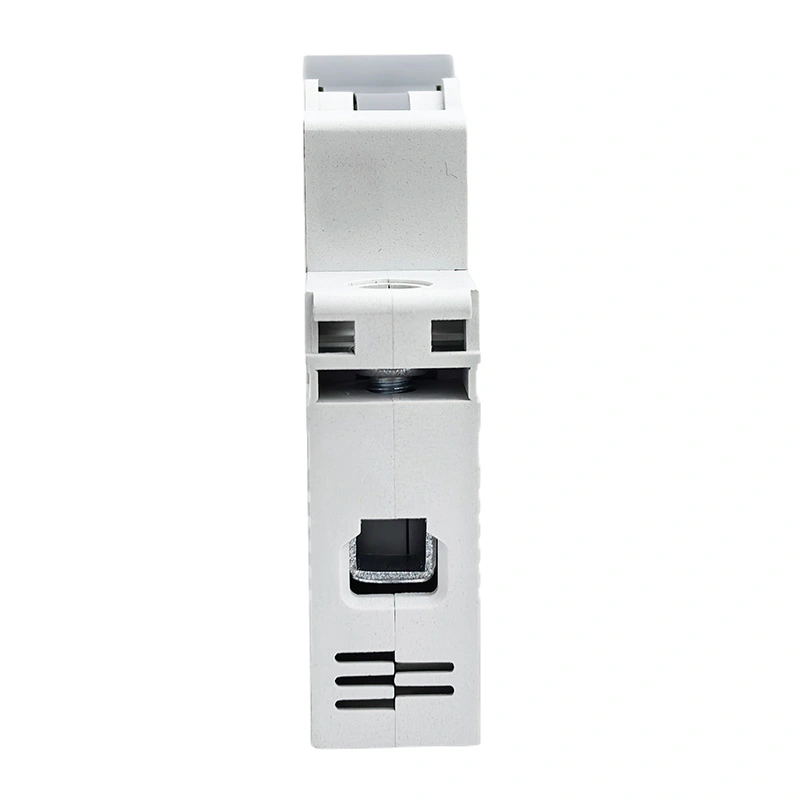

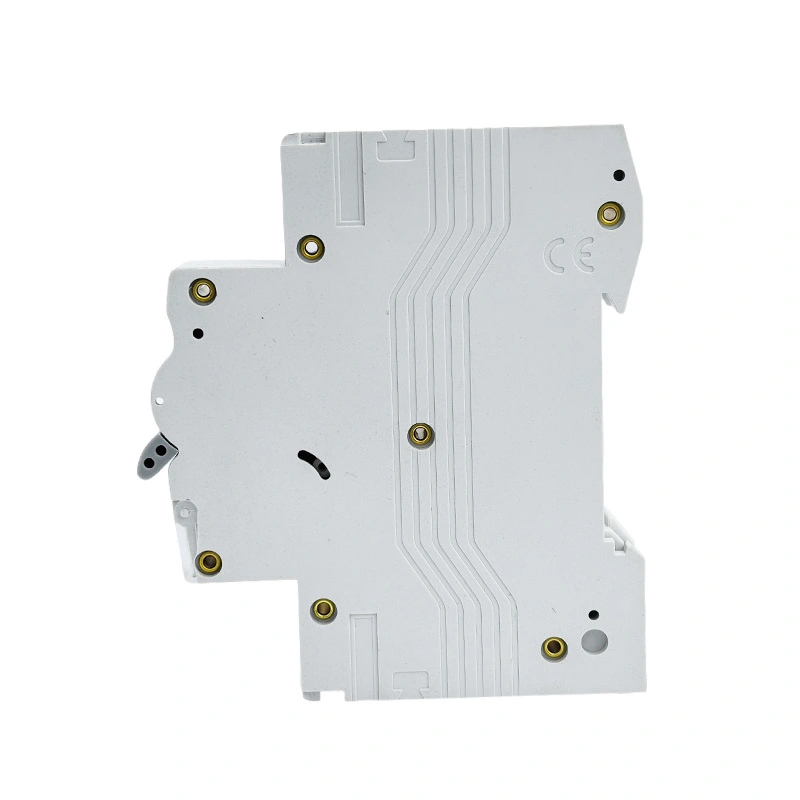

Interruptor en miniatura 6KA 10kA

Interruptor de circuíto en miniatura (MCB) de alta ruptura 6KA 10kA da serie ALF-63N/H, conforme ao estándar IEC60898, MCB ten a característica dun rendemento fiable, función de protección precisa, tempo de liberación curto e alta capacidade de ruptura, tamén de pequeno volume. É amplamente utilizado e sobrecarga de contactores, aparellos de conmutación e aparellos eléctricos.

Contacte con CDADA e escóllenos como fabricante, podemos ofrecer servizos de OEM/ODM.

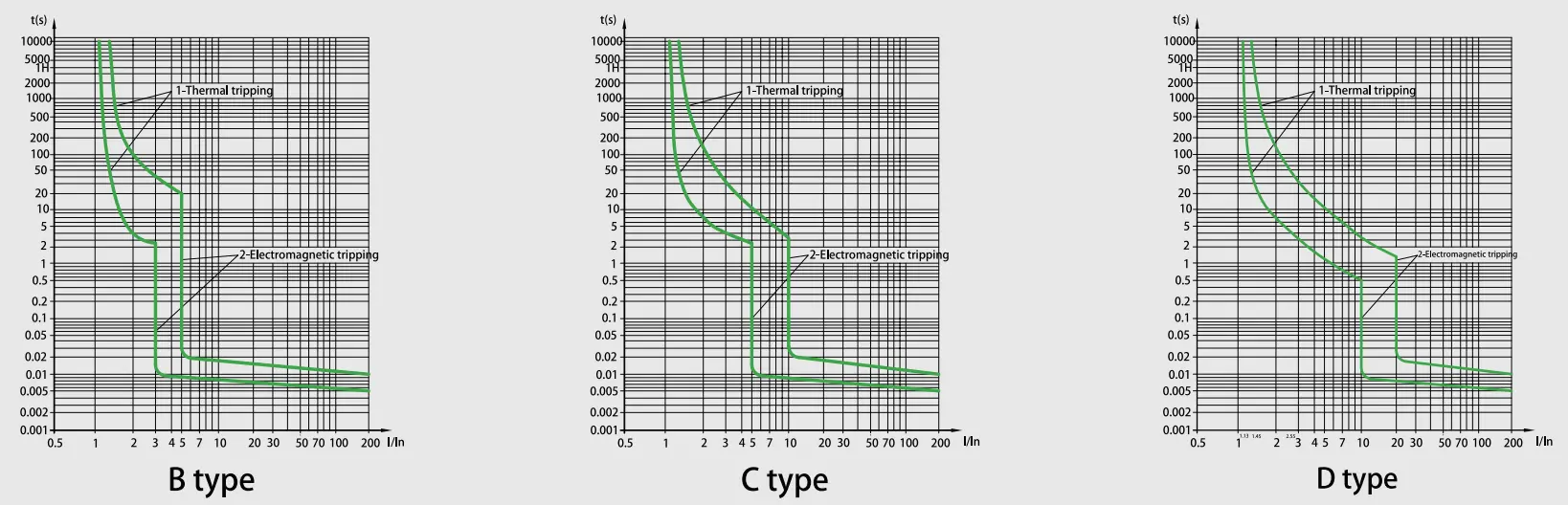

Curva característica

Especificación técnica

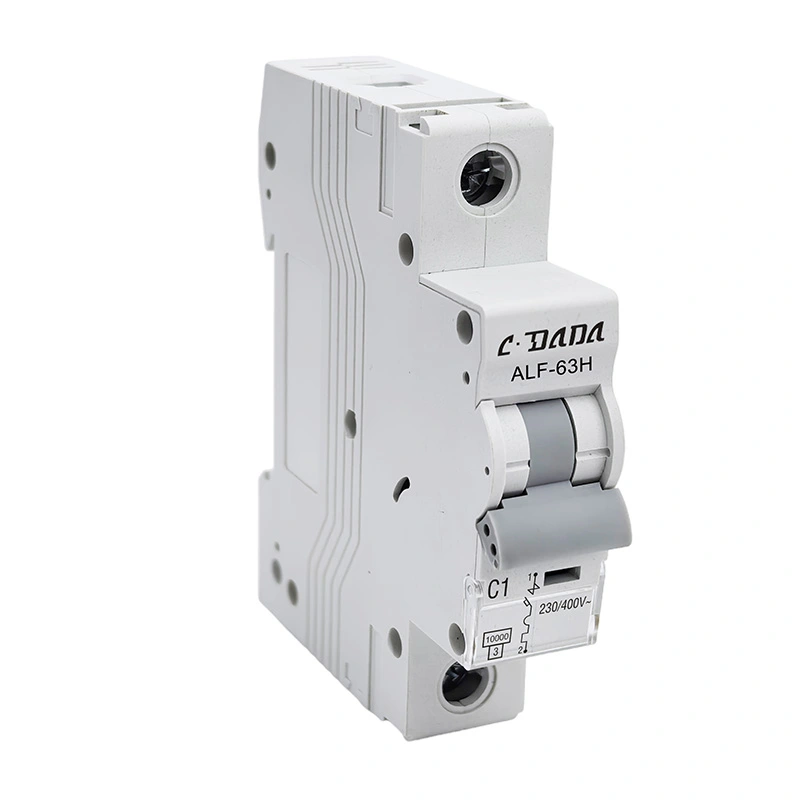

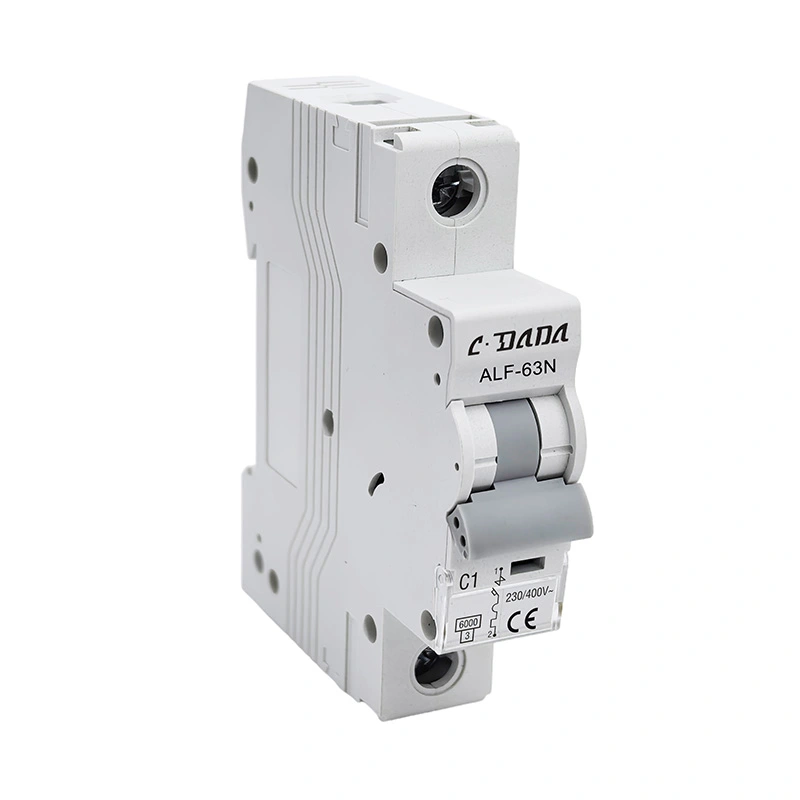

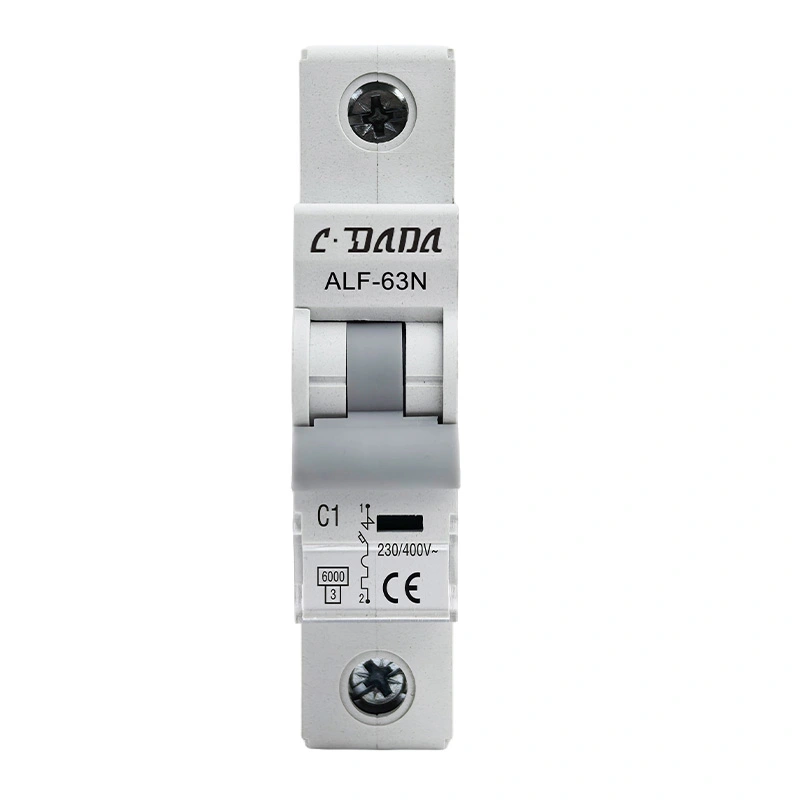

Interruptor en miniatura serie ALF-63N/H 6KA 10kA
Estándar	EN/IEC 60898-1
Capacidade de corte (kA)	6,10
Protección	Contra sobrecarga e curtocircuíto
Corriente nominal (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensión nominal (V)	1PAC 230/400.240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensión nominal de resistencia a impulsos Uimp (kV)	4
Tensión nominal de illamento Ui(V)	500
Cass limitador de enerxía	3
Temperatura ambiente (℃)	-25~+40,Máx.95% de humidade
Límite de funcionamento térmico	1.13xln Sen tropezos nunha hora
	1.45xIn Disparo nunha hora
Funcionamento magnético	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Número de polos	1P, 1P+N, 2P, 3P, 3P+N e 4P
Tipo de viaxe	Liberación térmica/magnética
Capacidade terminal	16 mm² flexible ou 25 mm² ríxido ata 25 A
	25 mm² flexible ou 35 mm² ríxido de 32 A a 63 A
Grao de protección	IP20
Instalación	Montaxe en carril DIN de 35 mm
Anchura	17,8 mm por poste

Característica de liberación do interruptor

NON.	Corriente nominal de liberación (A)	Estado inicial	Corrente de proba	Hora especificada	Resultado a obter	Observacións
1	1-63	estado frío	1,13 polgadas	t ≤ 1 h	Non viaxe
2	1-63	na proba anterior	1,45 ln	t<1h	viaxe	Configurando a corrente ata o valor especificado de forma constante en 5 s
3	En ≤32	estado frío	2,55 polgadas	1s	viaxe
	En>32
4	1-63	estado frío	3 en	t≤0,1s	Non viaxe	tipo B
			5 en	t<0,1s	viaxe	tipo B
			5 En 10 ln	t≤0,1s	Non viaxe	tipo C
			10 polgadas	t<0,1s	viaxe	tipo C
			20 ln	t≤0,1s	Non viaxe	tipo D
				t<0,1s	viaxe	tipo D

Resistencia (operacións)

Categoría	Ciclos de operación	Frecuencia de operación	Corrente nominal
Resistencia eléctrica	4000	240/h	1-32
		120/h	40-63
Resistencia mecánica	10000	240/h	1-63

Características

★ Capacidade de corte de curtocircuíto ultra alta

A tecnoloxía avanzada de control de arco logra unha maior capacidade de interrupción en comparación cos estándares da industria, garantindo unha protección fiable para sistemas eléctricos de grao industrial en condicións extremas de falla.

★ Interface de conexión de modo dual

O deseño de terminal híbrido integrado admite tanto o acoplamento de barras ríxidas como a suxeición de cable flexible, o que permite a adaptación sen ferramentas a diversos escenarios de instalación ao tempo que reduce o tempo de cableado nun 40%.

★ Mecanismo de almacenamento de enerxía para a lonxevidade

Sistema operativo asistido por resorte con 10.000 ciclos mecánicos de resistencia, con tecnoloxía de compensación do desgaste

★ Recinto composto avanzado

con cámaras de extinción de arco integradas con propiedades retardantes de fama, resistentes á calor e a proba de impulsos para eventos de falla contidos.

★ Topoloxía dinámica de limitación de corrente

A supresión de enerxía de paso intelixente reduce as correntes de falla máximas nun 65-80 %, permitindo a optimización das especificacións dos dispositivos posteriores cun potencial de redución do 30 % do custo global do sistema.

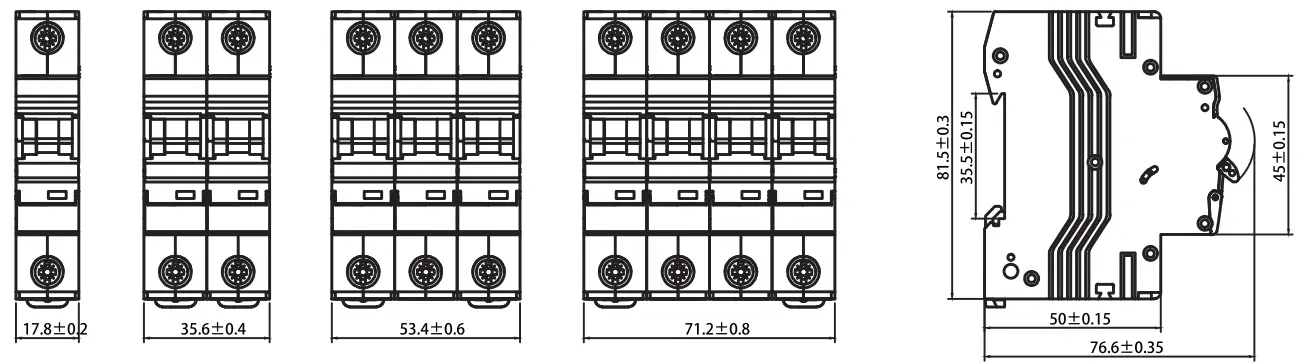

Dimensións do contorno

Escenarios de aplicación

★ Residencial: unidades de consumo e cadros de distribución para a seguridade do fogar.

★ Industriais: Protección de contactores, aparellos eléctricos pesados ​​e aparellos eléctricos.

★ Comerciais: edificios de oficinas e centros comerciais que requiren unha alta fiabilidade.

Control de calidade e probas estándar

★ Cada MCB CDADA sométese a probas rigorosas para garantir o cumprimento da IEC60898-1:

★ Proba de disparo térmico: verificado en 1,13 polgadas (sen viaxe) e 1,45 polgadas (viaxe en 1 hora).

★ Proba de disparo magnético: proba de liberación precisa para as características B, C e D.

★ Resistencia eléctrica: probado para 4.000 ciclos de operación.

★ Resistencia mecánica: verificada para 10.000 ciclos.

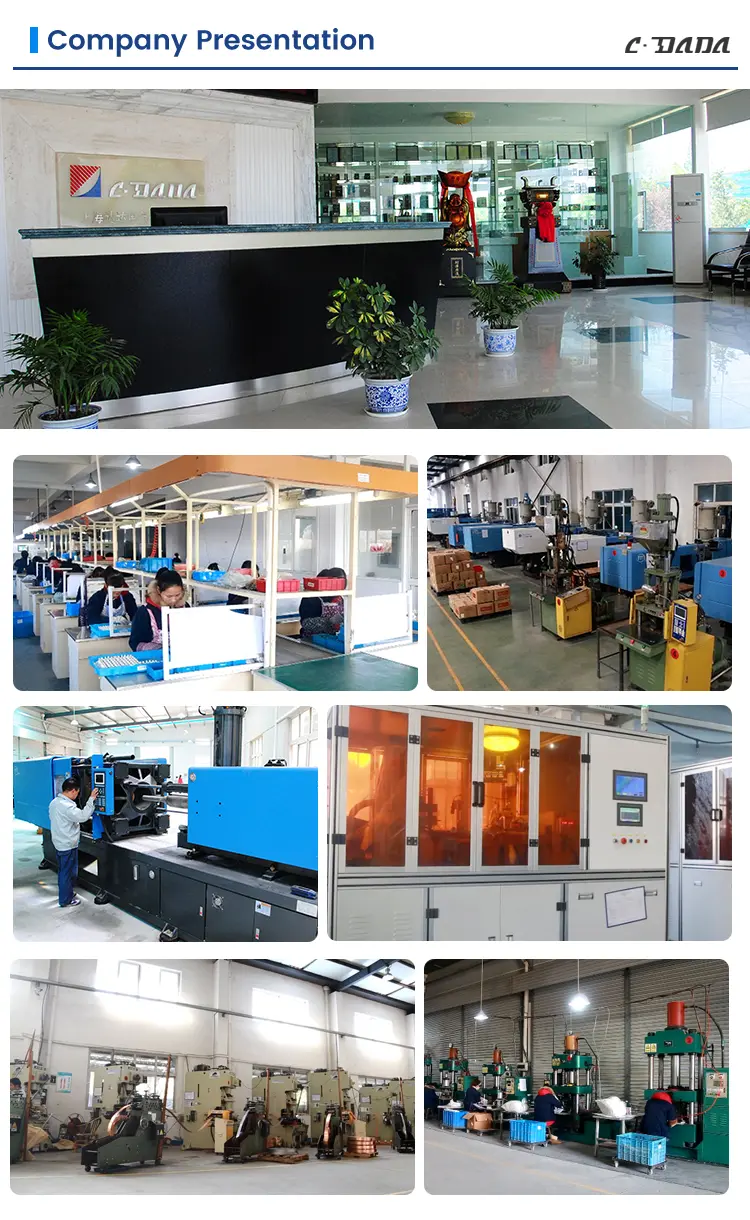

Resistencia e apoio de fábrica

Shanghai DADA Electric Co., Ltd. é un fabricante líder con liñas de produción avanzadas e un equipo de enxeñería profesional. Ofrecemos:

★ Servizos OEM/ODM personalizados para marcas globais.

★ Equipos de proba de última xeración para garantir a entrega sen defectos.

★ Soporte loxístico global: embalaxe optimizada para o transporte marítimo e aéreo para garantir que os produtos cheguen en perfectas condicións.
