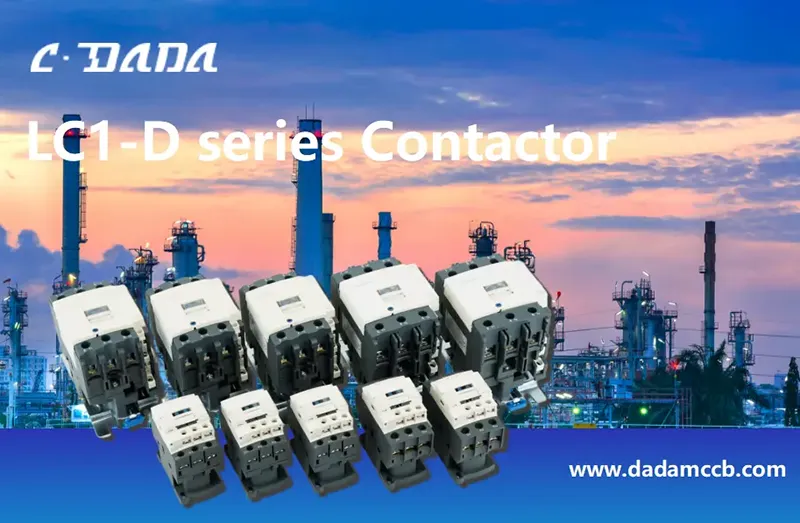

Contactor D

Model:LC1-D Series

Shanghai DADA Electric é un fabricante fiable e temos as nosas propias marcas, CDADA. O noso contactor D (serie LC1-D) ten certificación IEC 60947-4-1, 3P/4P, ata 620 A, clasificación AC-3/AC-4. Opcións de tensión de bobina ampla. Recomendamos este produto para control de motores e automatización industrial, póñase en contacto connosco para unha cotización.

Enviar consulta

Descrición do produto

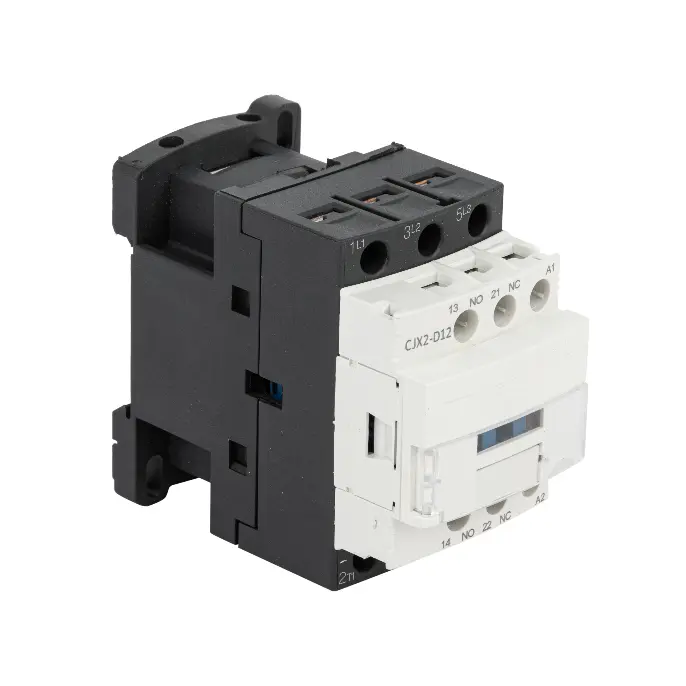

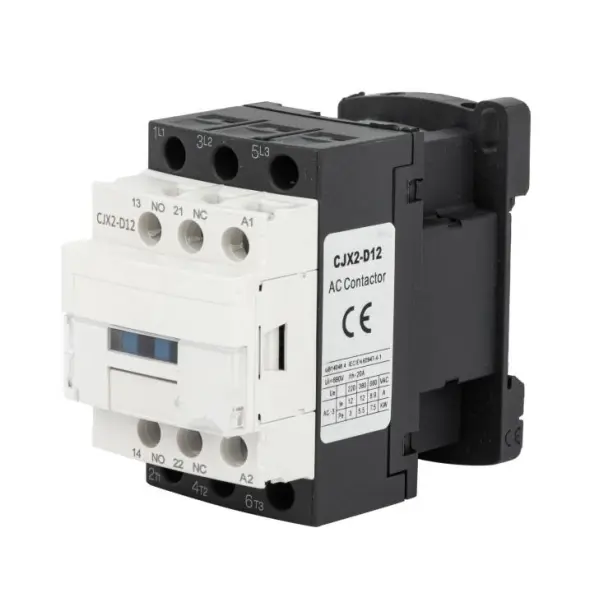

Deseña un control fiable do motor e unha conmutación de enerxía co contactor CDADA LC1-D Series D, un contactor de CA de alto rendemento deseñado por Shanghai DADA Electric CO.,LTD para cumprir as normas IEC/EN 60947-4-1. Deseñada para aplicacións industriais, comerciais e de infraestruturas, a serie LC1-D admite configuracións de 3 ou 4 polos con correntes nominales de 9 A a 95 A (ata 620 A en variantes de alta resistencia) e controla motores trifásicos de gaiola de ata 45 kW (a 380-41 V CA).

Equipado con contactos auxiliares estándar 1NA+1NC, se integra perfectamente con relés térmicos de sobrecarga para unha protección total do motor. Con opcións de bobina de CA ou CC (24 V–600 V), categorías de utilización AC-3 e AC-4 e un deseño robusto clasificado para illamento de 690 V, o contactor CDADA D ofrece un rendemento fiable en ciclos frecuentes de arranque e parada, sistemas de transporte, bombas, compresores e unidades HVAC, incluso en ambientes esixentes de temperatura ambiente e altitudes de ata 402°C0m.

D Contactor

Especificacións clave

Serie: Contactor D

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certificación: CE

Polos: 3P ou 4P (seleccionables)

Corriente de funcionamento nominal (AC-3): 9 A – 95 A (ata 620 A en rango estendido)

Control de potencia do motor (AC-3):

380/415V: 4kW – 45kW

660/690V: ata 45kW

Categorías de uso: AC-3 (motores de jaula de esquío), AC-4 (enchufado e impulsión)

Tensión nominal de illamento: 690 V AC

Temperatura ambiente: -5°C a +40°C

Altitude: ≤ 2000 m

Montaxe: Plano vertical ±5°, Categoría de montaxe III

Contactos auxiliares: 1NO + 1NC (estándar en todos os modelos)

Opcións de bobina:

Bobinas de CA: 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Bobinas de CC: 24 V, 36 V, 48 V, 110 V, 220 V

Ficha técnica

Elementos		Modelo	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Polo			3/4	3/4	3/4	3/4	3/4
Contacto Auxiliar			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Corrente nominal de calefacción convencional (A) AC-1			20	20	30	40	50
Valorado operativo corrente (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690 V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690 V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tensión nominal de illamento (V AC)			690	690	690	690	690
Poder de controlado 3 fases motor de gaiola (AC-3)	kW	220/230 V AC 380/415 V CA 660/690 V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Bobina de CA (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
Bobina de CC (V)			24, 36, 48, 110, 220

Elementos		Modelo	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Polo			3/4	3/4	3/4	3/4	3/4
Circuito Auxiliar Cat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Corrente nominal de calefacción convencional (A) AC-1			60	80	80	110	110
Valorado operativo corrente (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690 V	AC-3 AC-4	34	39	42	49	49
	660/690 V	AC-3 AC-4	9	12	14	17.3	21.3
Tensión nominal de illamento (V AC)			690	690	690	690	690
Poder de controlado 3 fases motor de gaiola (AC-3)	KW	220/230 V AC 380/415 V CA 660/690 V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Bobina de CA (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
Bobina de CC (V)			24, 36, 48, 110, 220

Elementos			Modelo		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Polo					3		3		3		3/4		3/4
Corrente nominal de calefacción convencional (A) AC-1					200		200		200		275		280
Valorado operativo corrente (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690 V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Tensión nominal de illamento (V AC)					690		690		690		690		690
Poder de controlado 3 fases motor de gaiola (AC-3)	kW		380/415 V CA 660/690 V AC		55		75		75		90		110
					80		100		100		110		140
Bobina de CA (V)					110，127，220，240，380，415，440，480，500，600
Elementos				Modelo		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Polo						3/4		3/4		3/4		3/4
Corrente nominal de calefacción convencional (A) AC-1						360		430		580		850
Valorado operativo corrente (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690 V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Tensión nominal de illamento (V AC)						690		690		690		690
Potencia controlada trifásica motor de gaiola (AC-3)		kW		380/415 V CA 660/690 V AC		160		200		250		335
						220		280		330		450
Bobina de CA (V)						110, 127，220，240，380，415，440，480，500，600

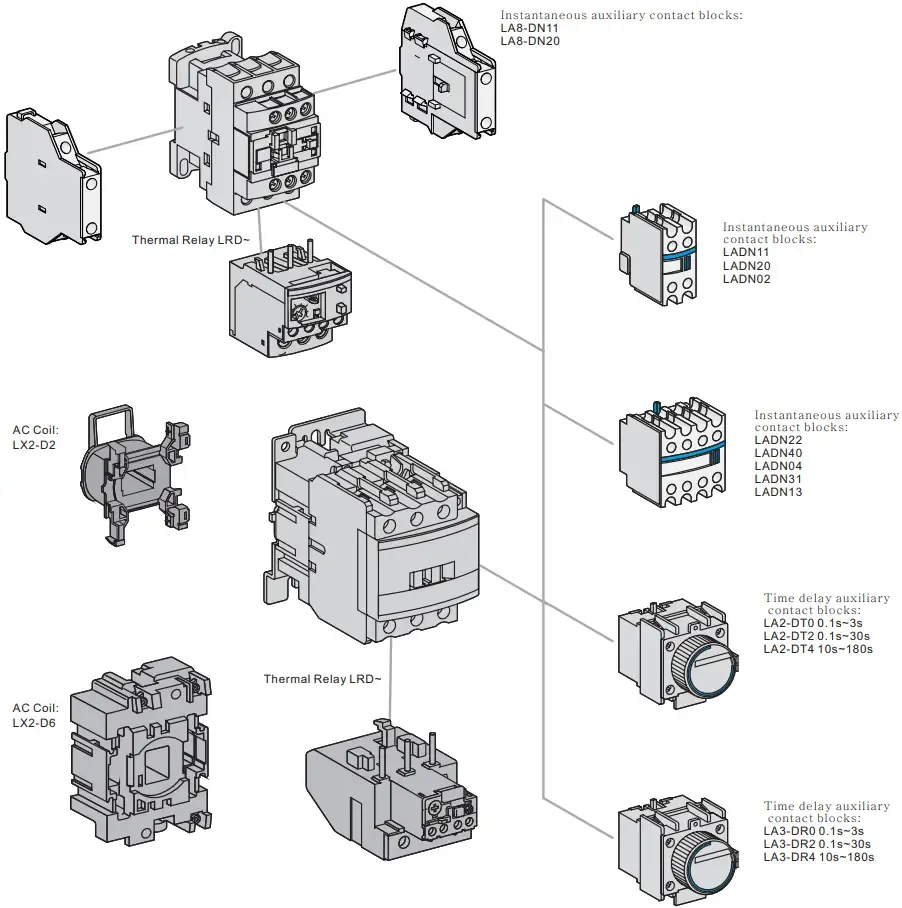

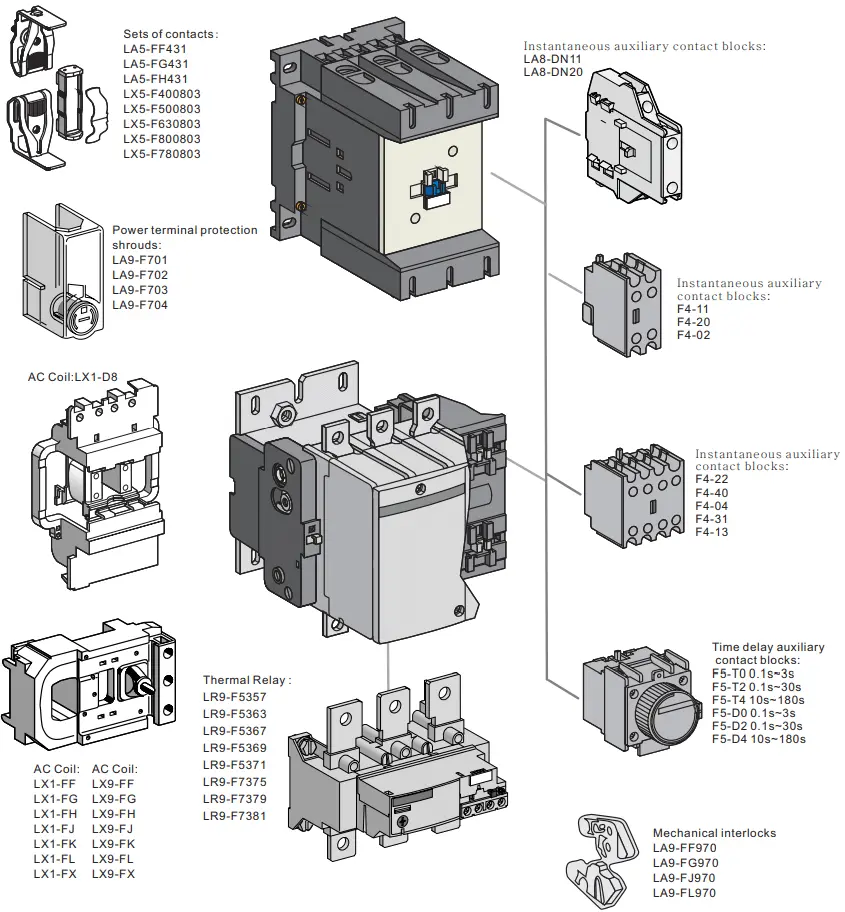

Accesorios

D Contactor

Por que escoller o contactor CDADA D?

★ Cumprimento verdadeiro IEC

Deseñado e probado segundo IEC/EN 60947-4-1, garantindo a aceptación global e a interoperabilidade.

★ Solución de control de motor completo

Pare con relés térmicos de sobrecarga CDADA para conxuntos completos de arranque de motor: sobrecarga + curtocircuíto + illamento.

★ Ampla flexibilidade de voltaxe

Escolle entre 13 voltaxes de bobina de CA e 5 de CC, ideal para proxectos globais ou paneis de tensión mixta.

★ Robusto para traballo pesado

Admite o servizo AC-4 (retroceso/enchufado frecuente), perfecto para grúas, ascensores e transportadores.

★ Integración Plug-and-Play

Os contactos auxiliares estándar 1NA+1NC permiten un fácil enclavamento, sinalización ou retroalimentación do PLC.

★ Fiabilidade de grao industrial

Probado para alta resistencia eléctrica, baixa resistencia de contacto e supresión de arco estable, minimizando o tempo de inactividade.

★ As nosas principais vantaxes son: 1) Certificacións internacionais completas, 2) Forte capacidade de OEM/ODM, 3) Alta relación custo-rendemento, 4) Capacidade de produción fiable a grande escala, 5) Ampla experiencia de exportación.

D Contactor

★ Os nosos produtos son exportados con éxito ao sueste asiático, Oriente Medio, América do Sur, África, Europa e países da CEI, con un forte foco nos mercados de Belt and Road.

D Contactor

Aplicacións típicas

D Contactor Arrancadores de motores: bombas, ventiladores, compresores, mesturadores

D Contactor Sistemas HVAC: control de enfriadores e ventiladores

D Contactor Automatización industrial: liñas de transporte, máquinas de envasado

D Contactor Xestión de edificios: control de ascensores, bancos de iluminación

D Contactor Enerxía e auga: tratamento de augas residuais, sistemas de rega

Preguntas frecuentes

P1: Que significa "D Contactor"?

A1: "D" refírese á designación de serie (LC1-D) utilizada globalmente para esta plataforma de contactores de CA modular e estandarizada. Non é unha clasificación técnica, pero moi recoñecida na construción de paneis pola súa compatibilidade con accesorios como relés de sobrecarga e bloqueos mecánicos.

P2: Cal é a diferenza entre o deber AC-3 e AC-4?

A2:

● AC-3: arranque/parada normal dos motores de gaiola de esquío (por exemplo, bombas, ventiladores). Menor estrés.

● AC-4: taponamento, avance ou marcha atrás frecuentes (por exemplo, guindastres, polipastos). Maior tensión eléctrica → require contactos máis robustos. → CDADA LC1-D está clasificado para ambos, polo que é versátil.

P3: Podo usar este contactor sen un relé de sobrecarga?

A3: Non recomendado para cargas de motor. O contactor só conmuta a enerxía, non protexe contra sobrecargas. Compare sempre cun relé de sobrecarga térmico ou electrónico para a seguridade do motor.

P4: Hai versións de 4 polos dispoñibles?

A4: Si! Todos os modelos LC1-D admiten configuracións 3P ou 4P, ideal para aplicacións de conmutación neutra ou sistemas de 4 cables.

P5: Por que escoller CDADA sobre outros contactores da serie D?

A5: CDADA ofrece:

● Conformidade xenuína IEC 60947-4-1 cos informes de proba

● Rango de tensión de bobina máis amplo (incluíndo 415 V, 480 V, 600 V para exportación)

● Calidade consistente con contactos de aliaxe de prata e canaletas de arco

● Prezos compatibles con OEM e entrega rápida das mostras

● Certificacións globais (CE) e documentación en inglés
