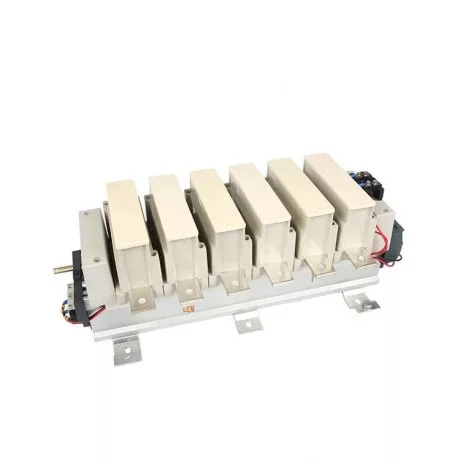

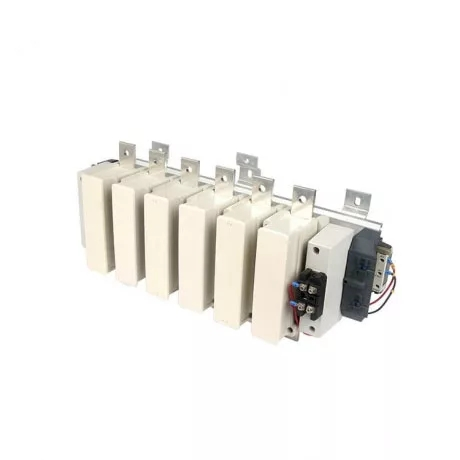

Contactor F

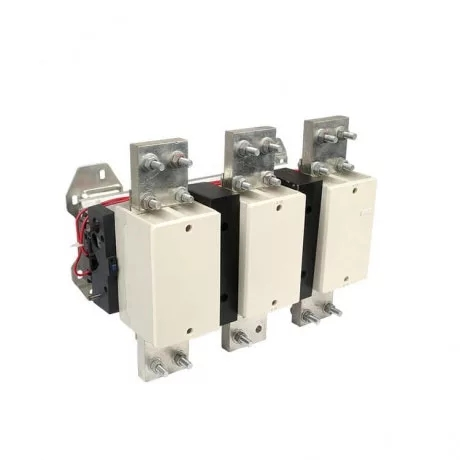

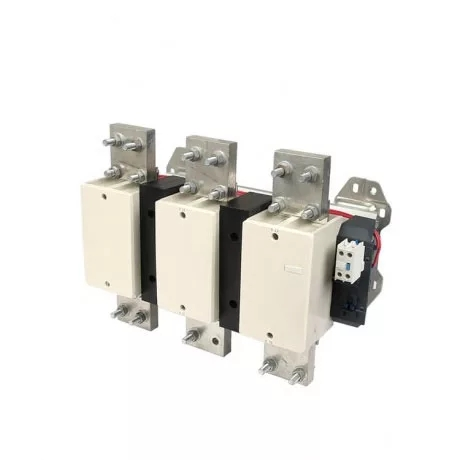

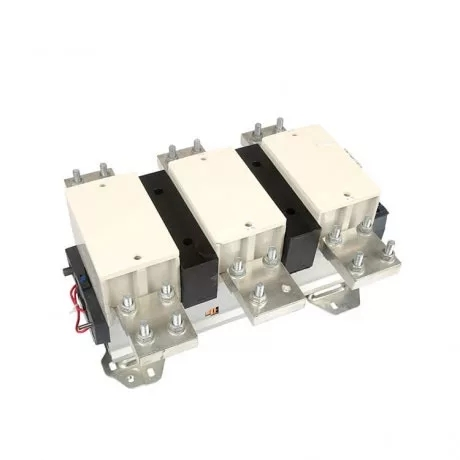

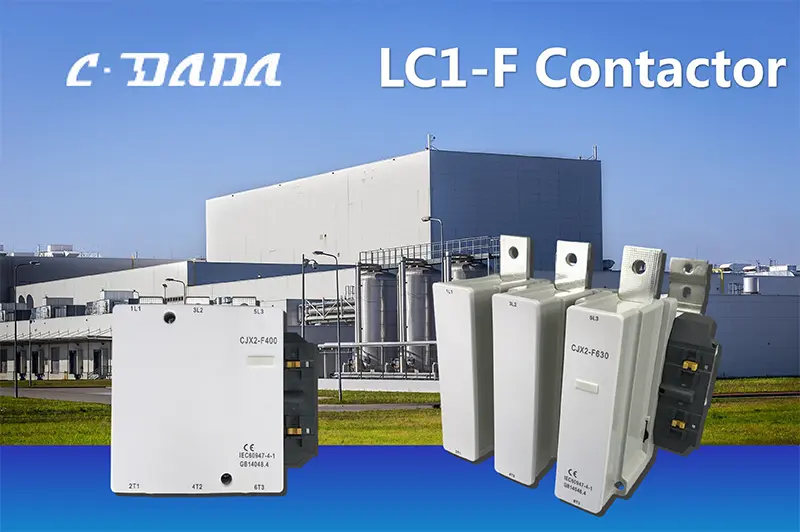

Cumpre as demandas de enerxía dos sistemas industriais a gran escala co contactor CDADA LC1-F Series F, un contactor de CA de alta corrente deseñado polo provedor profesional Shanghai DADA Electric CO., LTD. a norma IEC/EN 60947-4-1. Deseñada para o control de motores de alta resistencia e a conmutación de enerxía, a serie LC1-F admite correntes operativas nominales de 115 A a 1000 A e controla motores trifásicos de gaiola de ata 500 kW (a 380–415 V, servizo AC-3) ou 670 kW a 690 V.

Dispoñible en configuracións de 3 ou 4 polos, é ideal para compresores, bombas grandes, trituradoras, refrigeradores HVAC, equipos de minería e plantas de tratamento de auga. Con clasificacións de utilización de AC-3 e AC-4, xestiona tanto o arranque de motores estándar como as aplicacións esixentes como o enchufe ou a aceleración. Certificado CE, clasificado para illamento de 690 V e operable a temperaturas ambiente de -5 °C a +40 °C, o contactor CDADA F ofrece un rendemento robusto e fácil de manter mesmo en ambientes duros de ata 2000 m de altitude.

Especificacións clave

Serie: Contactor F

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certificación: CE

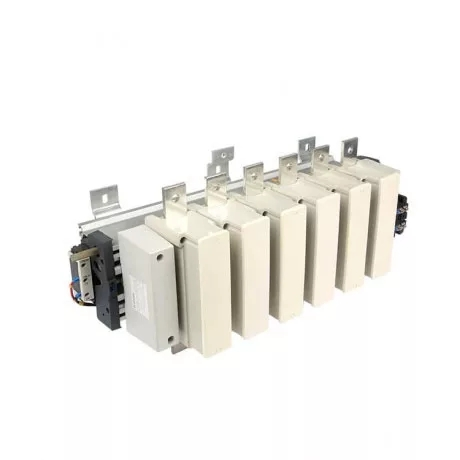

Polos: 3P ou 4P (seleccionables en campo na maioría dos modelos)

Corrente de funcionamento nominal (AC-3): 115 A – 1000 A

Control de potencia do motor (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Categorías de uso: AC-3 (motor en marcha), AC-4 (enchufado/pulgada)

Tensión nominal de illamento: 690 V AC

Temperatura ambiente: -5°C a +40°C

Altitude: ≤ 2000 m

Montaxe: Vertical ±5°, Categoría de montaxe III

Tensións da bobina (CA): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Corrente de calefacción convencional máxima (AC-1): ata 1200 A

Ficha técnica

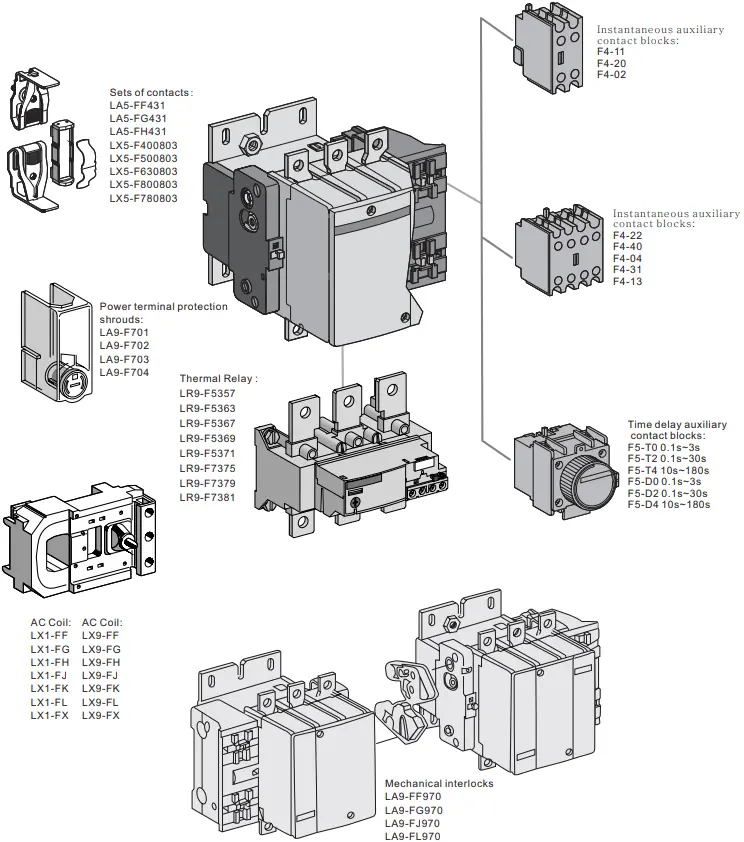

Accesorios

Por que escoller o contactor CDADA F?

★ Auténtico rendemento pesado

Manexa motores de ata 1000 A e 500 kW+, perfecto para minería, petróleo e gas, siderúrxicas e infraestruturas municipais.

★ Compatibilidade global de voltaxe

A ampla gama de opcións de bobina de CA (incluíndo 415 V, 480 V, 600 V) garante unha integración perfecta en proxectos europeos, norteamericanos, de Oriente Medio e africanos.

★ Clasificación AC-4 para ciclos esixentes

A diferenza dos contactores básicos, o LC1-F soporta marcha atrás, freada e trote frecuentes, fundamental para grúas, ascensores e extrusoras.

★ Flexibilidade de 4 polos

Cambia o neutro cando sexa necesario: ideal para sistemas TT, grupos electróxenos ou cargas industriais sensibles.

★ Xestión de arco e térmica robusta

As cámaras de arco optimizadas e os contactos de alta condutividade garanten unha longa vida eléctrica e unha baixa xeración de calor baixo carga continua.

★ OEM e Panel Builder Ready

Compatible con montaxe en carril DIN ou parafuso estándar, e combina perfectamente con relés de sobrecarga térmica CDADA para solucións de arranque de motor completos.

★ Investimos continuamente en I+D, supervisamos os estándares globais e as tendencias do mercado e colaboramos con expertos do sector para actualizar a nosa carteira de produtos.

Aplicacións típicas

Control de motores grandes: trituradoras, molinos de bolas, bombas centrífugas

Enerxía e servizos públicos: plantas de auga/augas residuais, auxiliares das centrais eléctricas

HVAC: refrigeradores industriais, torres de refrixeración

Manipulación de materiais: cintas transportadoras, elevadores de cangilones

Mariña e offshore: sistemas de motores a bordo

Renovables: Hidráulica por bombeo, sistemas de alimentación de biomasa

Preguntas frecuentes (FAQ)

P1: Cal é a diferenza entre os contactores da serie D e F?

A1:

● Serie D (por exemplo, LC1-D): para traballos lixeiros a medios (ata 95 A / 45 kW).

● Serie F (LC1-F): para traballo industrial pesado (115A–1000A / 55kW–500kW+). → A serie F ten espazos de contacto máis grandes, rampas de arco reforzadas e unha maior resistencia a curto prazo.

P2: Podo usar un contactor 4P F para cambiar o neutro?

A2: Si. A versión de 4 polos permite a desconexión simultánea das 3 fases + neutro, necesario nalgunhas aplicacións de seguridade ou illamento (por exemplo, cambio de xerador).

P3: Aínda se necesita un relé de sobrecarga?

A3: Absolutamente. O contactor só conmuta a enerxía; non protexe contra sobrecargas ou perdas de fase. Combine sempre cun relé de sobrecarga térmico ou electrónico para a protección do motor.

P4: Que significa na práctica "Clasificación AC-4"?

A4: significa que o contactor pode manexar con seguridade o enchufe do motor (freo inverso) e o paso a pulgada (ráfagas curtas), comúns en polipastos, prensas e mesturadores. Isto provoca altas sobrecargas de corrente; A clasificación AC-4 garante a durabilidade do contacto.

P5: Por que escoller CDADA F Contactor sobre as marcas globais?

A5: CDADA ofrece:

● Conformidade xenuína IEC 60947-4-1 coa documentación de proba

● Prezos competitivos sen comprometer os contactos de aliaxe de prata ou a supresión de arco

● Rango completo de tensión de bobina para exportacións globais

● Mostra rápida e entrega a granel desde China

● Soporte OEM: etiquetado personalizado, embalaxe e ficheiros técnicos (declaración CE, diagramas de cableado)
