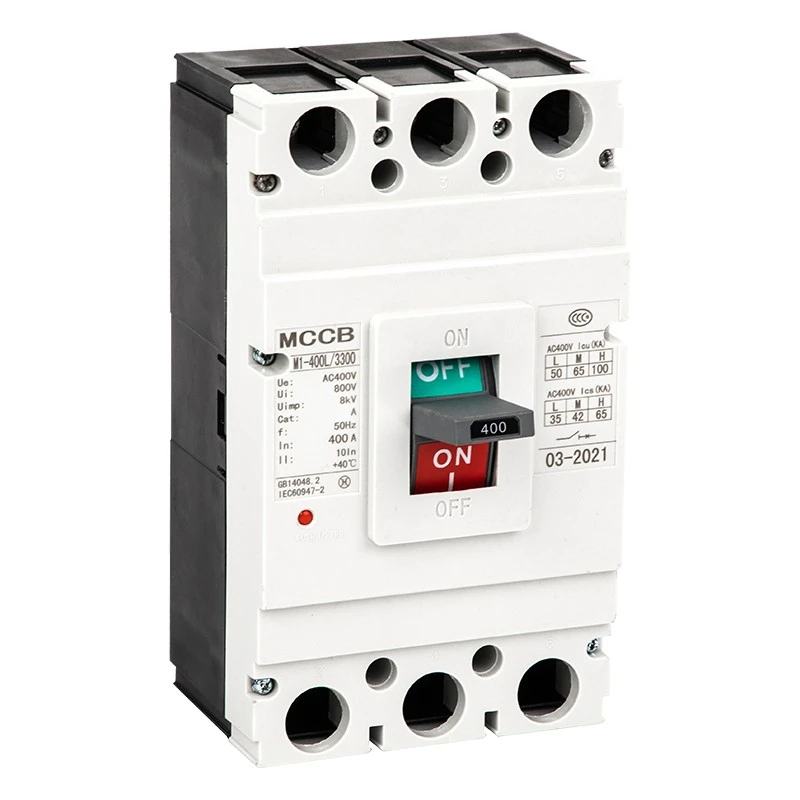

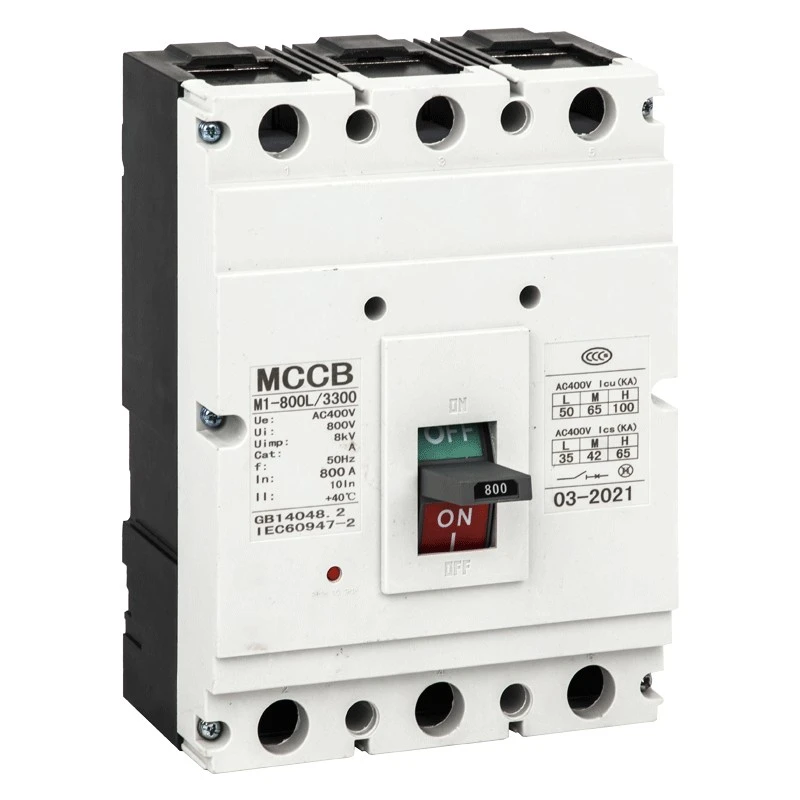

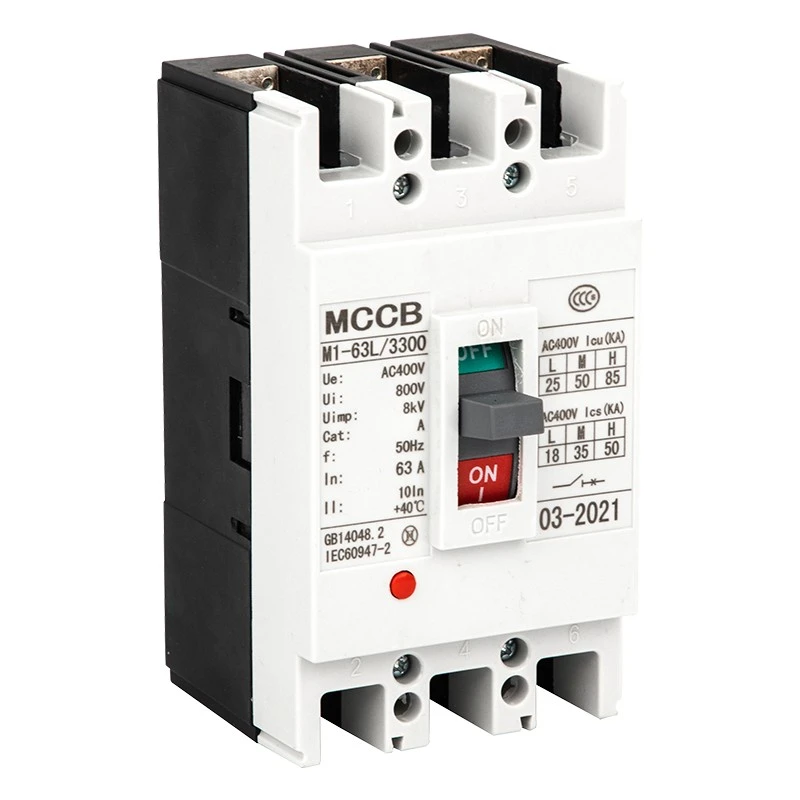

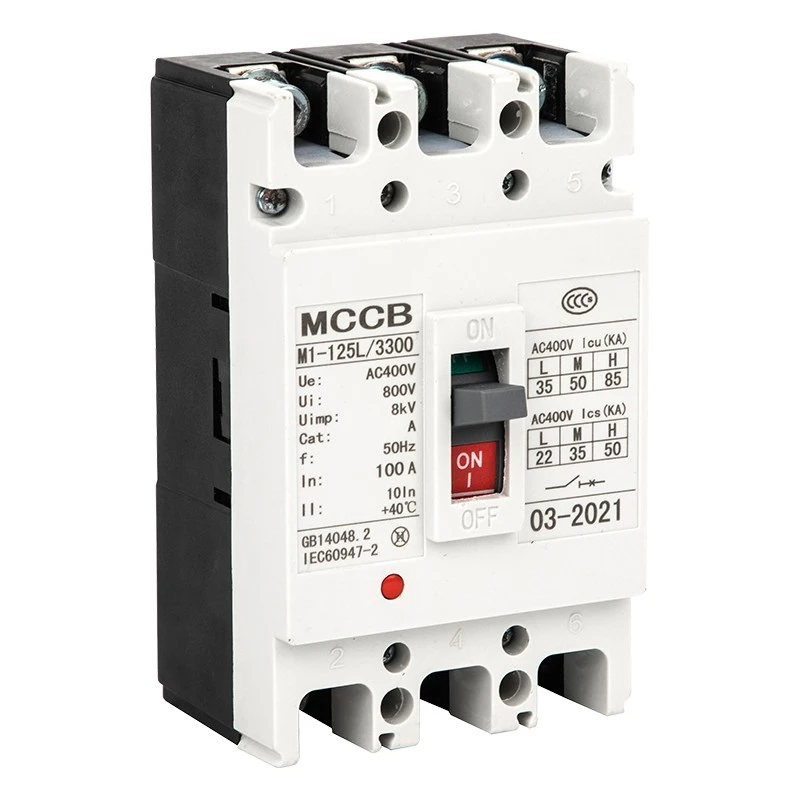

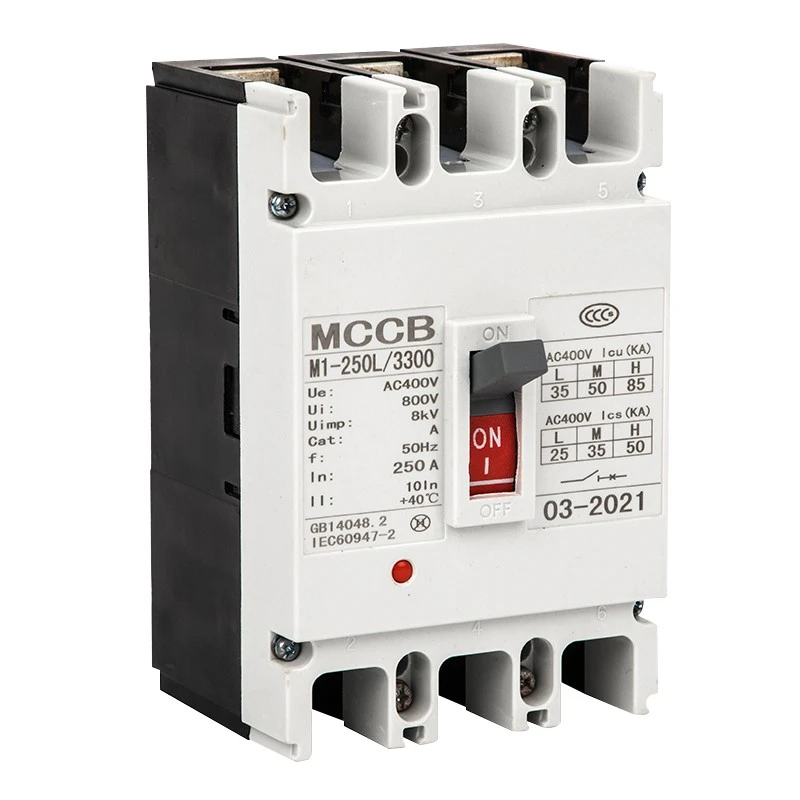

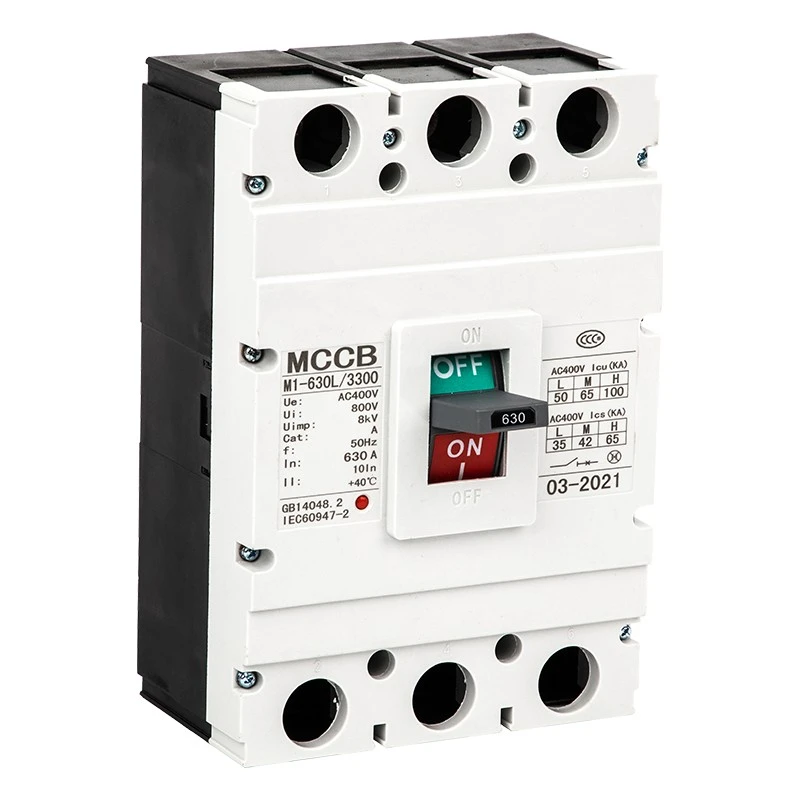

Disyuntor de caixa moldeada CM1

Este disyuntor de caixa moldeada CM1 da serie DAM2 (CM1) é un dispositivo de protección de baixa tensión de alto rendemento producido por Shanghai DADA Electric Co., Ltd., un fabricante e provedor fiable en China. Con tensión nominal de illamento de ata 800 V, tensión nominal de traballo 400 V/690 V e corrente nominal de 63 A a 1600 A, úsase amplamente para a distribución de enerxía, protección de circuítos, control de motor e conmutación pouco frecuente.

Esta serie admite a instalación vertical e horizontal, cumpre coa norma IEC60947-2 e ofrece protección completa contra sobrecarga, curtocircuíto e subtensión para equipos de enerxía.

Características do produto

★ Tensión nominal de illamento: 800 V; Tensión de traballo: 400V/690V

★ Rango actual: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Capacidade de rotura: L estándar, M medio, H tipo de rotura alta

★ Modos de liberación dual térmico-magnético e electromagnético

★ Instalación vertical / horizontal, adecuada para uso de illamento

★ Amplo rango de temperatura ambiente: -5 ℃ ~ + 40 ℃

★ Altitude ≤2000m, grao de contaminación 3

Aplicacións

CDADA CM1 Molded Case Circuit Breaker aplícase amplamente en sistemas de distribución de enerxía industrial e civil, incluíndo fábricas, edificios, centros de datos, centrais eléctricas, infraestruturas, equipos mecánicos e armarios de distribución de enerxía. Tamén se usa para protección de motores, conversión de circuítos e subministración de enerxía segura na construción, metalurxia, petroquímica e outras industrias.

Parámetros técnicos

★ Estándares: IEC60947-2, GB14048.2

★ Frecuencia: AC 50Hz/60Hz

★ Polo: 1P, 2P, 3P, 4P

★ Lanzamento: térmico-magnético (dobre), electromagnético (instantáneo)

★ Configuración instantánea: Tipo de distribución 10In±20%; Tipo de motor 12 In ± 20%

★ Instalación: cableado frontal, cableado traseiro, tipo plug-in

★ Funcionamento: mecanismo de operación manual e eléctrico

Esquema e dimensións de instalación

O noso CM1 MCCB ofrece datos de dimensións completos para modelos 63A–1600A, incluíndo cableado frontal, cableado traseiro e tipo enchufable. Diferentes tamaños de cadros (63/100/225/400/630/800/1250/1600) teñen as dimensións H, H1 e H2 coincidentes para a instalación estándar do armario. A altura do mecanismo de operación manual e eléctrico tamén está estandarizada para facilitar a montaxe.

Accesorios e funcións

Accesorios internos

★ Liberación de derivación: 70%–110% de tensión nominal para un disparo fiable

★ Liberación de subtensión: caída de tensión do 35%-70% para protección automática

★ Contacto auxiliar e contacto de alarma: retroalimentación do sinal e alarma de fallo

★ Lanzamento dedicado do contador de prepago: atraso de disparo de 0,5 a 2 segundos

Accesorios externos

★ Mecanismo de operación manual

★ Mecanismo de funcionamento eléctrico (motor).

★ Separadores de fases, parafusos de montaxe, kits de barras colectoras

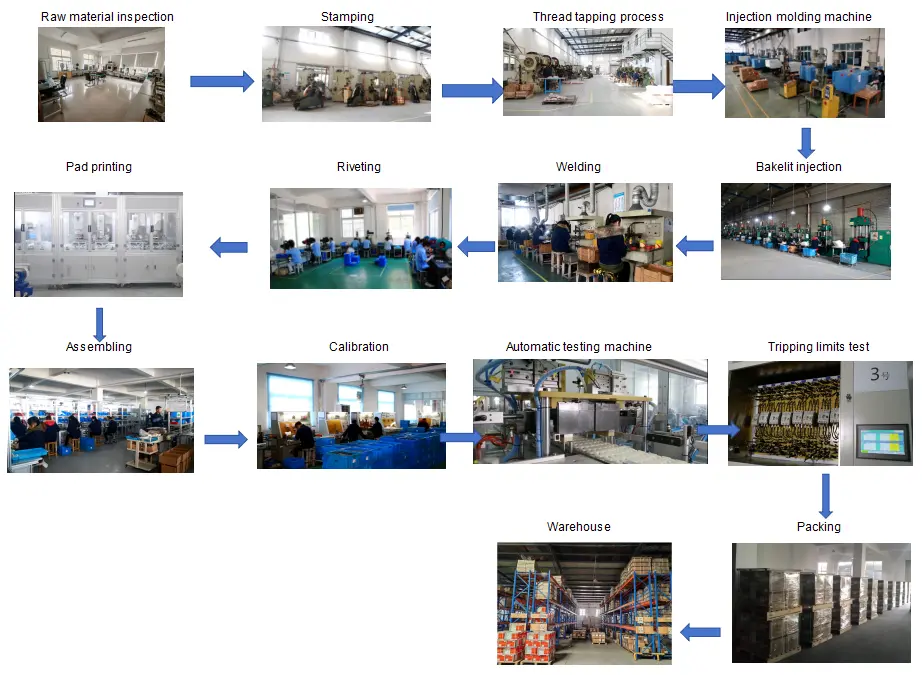

Fluxo de control de calidade

Inspección de materias primas → Procesamento de produción → Liña de montaxe → Proba de características de viaxe → Proba de aumento de temperatura → Proba de curtocircuíto → Proba de envellecemento → Comprobación de aparencia e dimensión → Embalaxe → Inspección final antes do envío

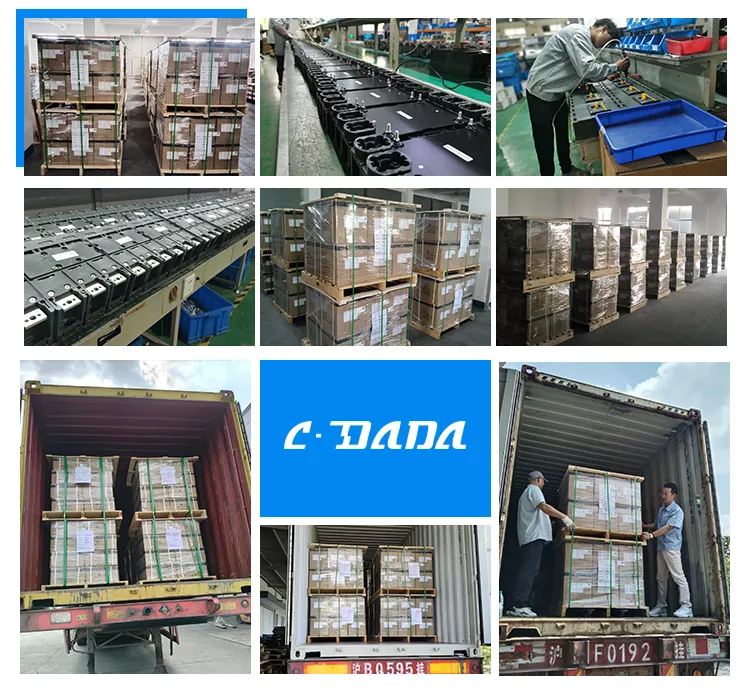

Embalaxe e envío

★ Cartón de exportación estándar + palés de madeira para un transporte seguro

★ Etiqueta: modelo, corrente, polo, cantidade, certificado

★ Adecuado para a loxística marítima, aérea e terrestre

Certificacións

IEC60947-2, GB14048.2, CE, CB, ROHS e outras homologacións internacionais.

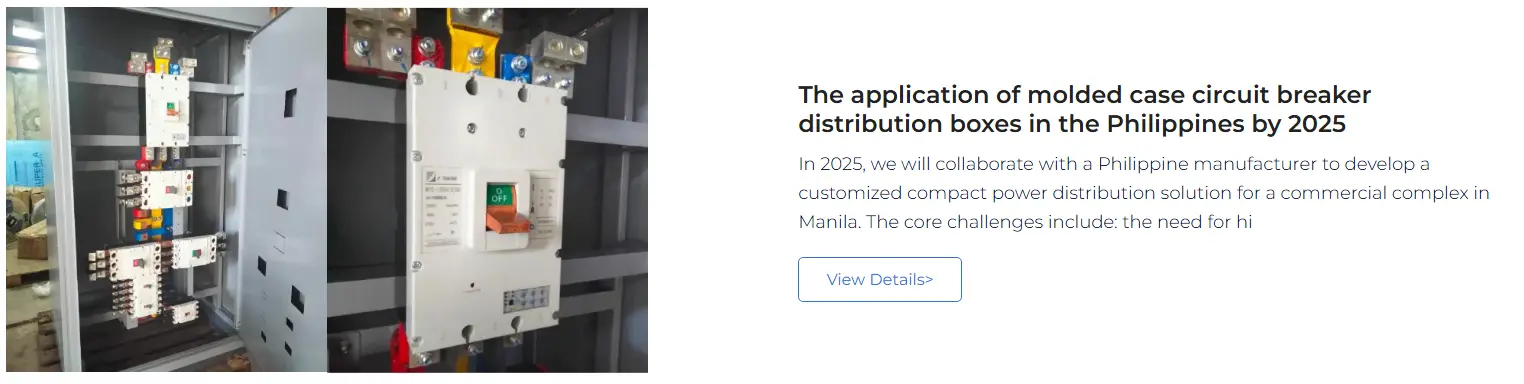

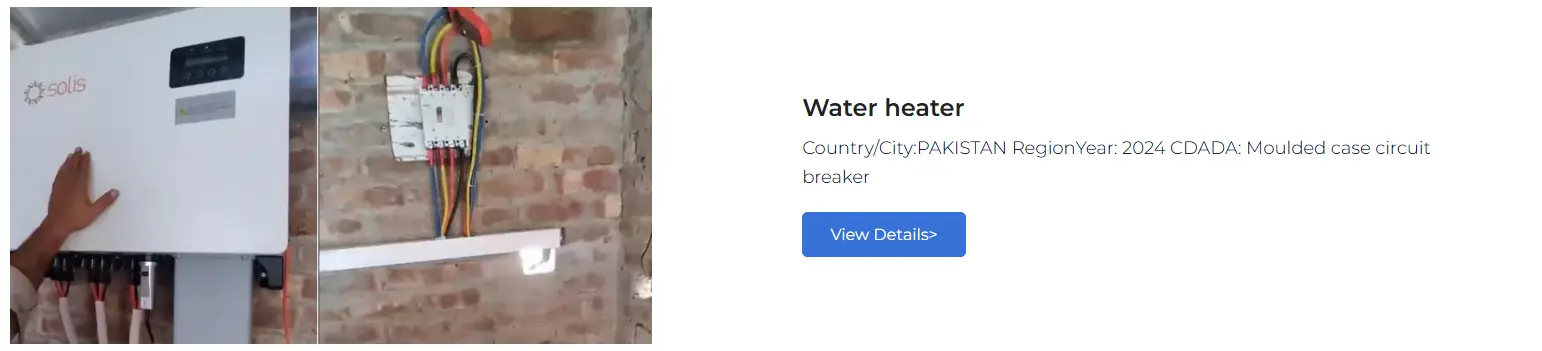

Casos de cooperación con clientes

O MCCB da serie CDADA DAM2 foi subministrado a clientes globais, incluíndo integradores de sistemas de distribución de enerxía, fabricantes de equipos industriais, fábricas de aparellos, contratistas de construción e marcas OEM en Europa, sueste asiático, Oriente Medio, África e América do Sur. Ofrecemos subministración estable a granel e solucións personalizadas para socios a longo prazo.
