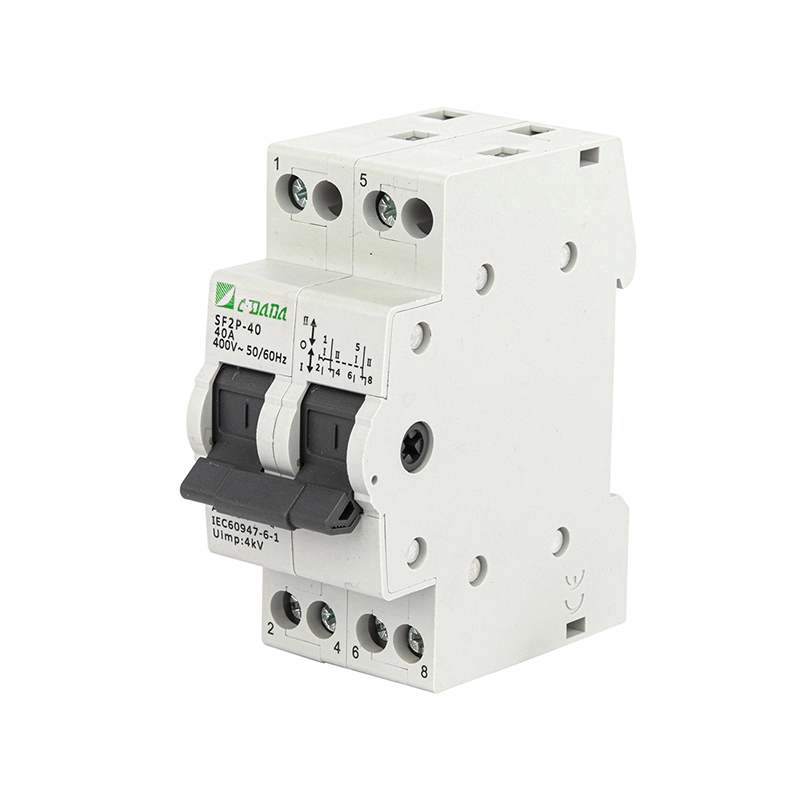

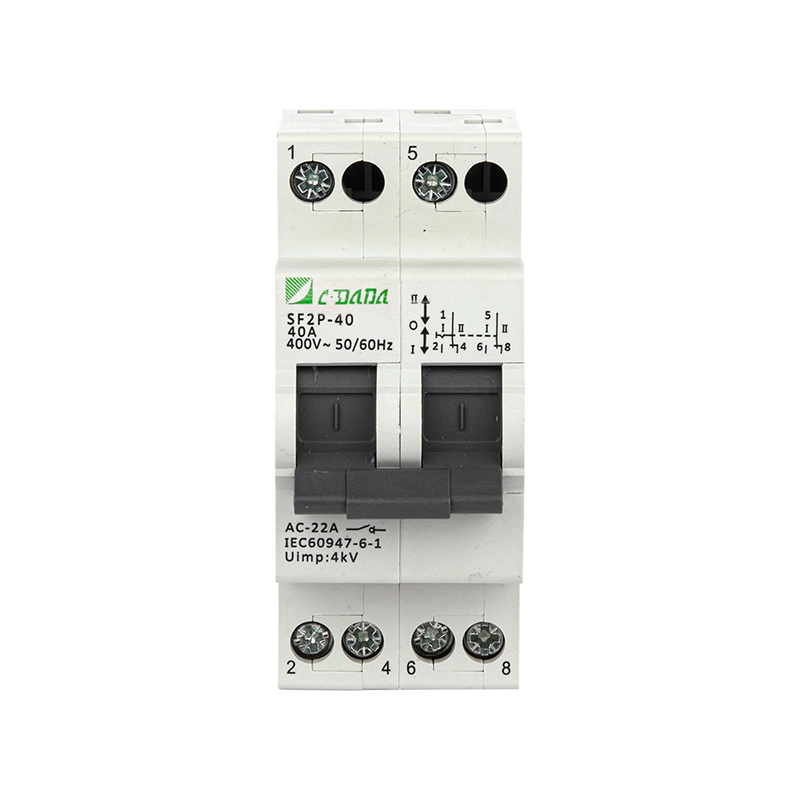

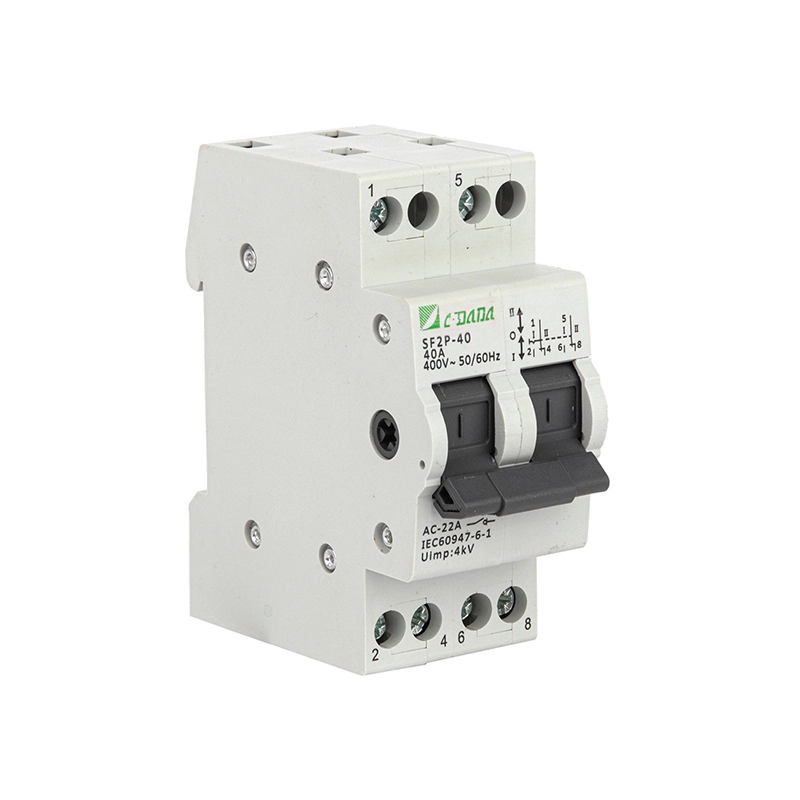

Interruptor de cambio 2P

Asegure unha conmutación segura e fiable da fonte de enerxía co interruptor CDADA SF Series 2P, é axeitado para a conversión de circuítos críticos en aplicacións residenciais, comerciais e industriais lixeiras. Este micro interruptor de cambio montado en carril DIN admite fontes de alimentación ou cargas dobres cunha operación clara de 3 posicións: I -OFF-II, permitindo transicións perfectas entre a rede/rede e fontes de respaldo/xeradores, control de avance/retroceso do motor ou circuítos de monitorización de fase/voltaxe.

Clasificado para AC 50/60Hz, 230–400V e correntes de 16A a 125A, o interruptor de cambio CDADA 2P cumpre coas normas IEC 60947-3 e EN 60947-3. Con indicadores de posición ON/OFF, contactos de alta condutividade e un mecanismo de arranque/rotura rápido asistido por resorte, garante un rendemento estable incluso baixo unha operación manual frecuente. Deseñado para a instalación modular xunto a MCB e contactores, é ideal para cadros de distribución en edificios, salas de bombas, armarios de telecomunicacións e sistemas de iluminación de emerxencia.

Especificacións clave

Serie: Interruptor de cambio manual 2P Serie SF

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Polos: 2P (dobre polo): dispoñible en variantes de 1P a 4P

Corriente nominal: 16 A – 125 A (reducir a 80 % por encima de 40 °C ambiente)

Tensión nominal: 230/400 V AC, 50/60 Hz

Tensión de illamento (Ui): 500V

Categoría de uso: AC-22A (cargas resistivas e indutivas mixtas)

Corriente soportada de curto tempo (Icw): 12×Ie durante 1 s

Capacidade de fabricación: 20×Ie, t=0,1s

Vida mecánica: 8.500 operacións

Vida eléctrica: 1.500 operacións (baixo carga)

Grao de contaminación: II

Montaxe: carril DIN estándar TH35

Operación: Mango manual de 3 posiciones (I – O – II)

Indicadores: posición ON/OFF visible mediante o aliñamento da empuñadura

Terminais: conexión por cable ou barra colectora

Par de apriete:

1,2 N·m (16–40 A)

3,5 N·m (63–125A)

Nota de seguridade: non hai cámara de extinción de arco → debe utilizarse con fusibles/MCB anteriores para protección contra curtocircuítos

Ficha técnica

Por que escoller o interruptor de cambio CDADA 2P?

★ illamento seguro de 3 posicións

A verdadeira posición OFF (O) desconecta ambas fontes, fundamental para o mantemento e a seguridade contra a retroalimentación.

★ Deseño modular de carril DIN

Instálase en segundos xunto aos MCB: aforra espazo e simplifica a disposición do panel en edificios intelixentes ou recintos OEM.

★ Contactos de alta fiabilidade

A xeometría de contacto dinámico-estática optimizada garante unha baixa resistencia e unha estabilidade a longo prazo.

★ Cumprimento global

Certificado segundo IEC 60947-3 aceptado en Europa, Asia, África e América Latina.

★ Operación segura para o usuario

O mecanismo asistido por resorte impide o compromiso parcial; asa estendida opcional para modelos 63A+.

★ Aplicacións versátiles

Desde a transferencia do xerador ata a inversión da dirección do motor: un interruptor, varias funcións.

Aplicacións típicas

Sistemas de enerxía de respaldo: cambia entre a utilidade e o xerador

Control do motor: rotación cara adiante/reversa de pequenas bombas ou ventiladores

Circuítos de medida: selección de tensión/fase en paneis de medición

Automatización de edificios: conmutación dual de unidades HVAC, transferencia de iluminación de emerxencia

Centros de telecomunicacións e datos: selección de fontes de PSU redundantes

Sobre CDADA

★ As nosas vantaxes principais son:

1) Certificacións internacionais completas,

2) Forte capacidade de OEM/ODM,

3) Alta relación custo-rendemento,

4) Capacidade de produción fiable a grande escala,

5) Ampla experiencia de exportación.

★ Os nosos produtos son exportados con éxito ao sueste asiático, Oriente Medio, América do Sur, África, Europa e países da CEI, con un forte foco nos mercados de Belt and Road.

★ Investimos continuamente en I+D, supervisamos os estándares globais e as tendencias do mercado e colaboramos con expertos do sector para actualizar a nosa carteira de produtos.

Preguntas frecuentes

P1: Podo cambiar baixo carga?

A1: Non recomendado. O interruptor de cambio 2P da serie SF non ten cámara de extinción de arco. Desconecte sempre o circuíto antes de cambiar, ou utilíceo só para transferencia sen carga (por exemplo, función de illante). Para a conmutación de carga viva, considere ATS motorizados ou interruptores seccionadores con fusibles.

P2: Por que hai unha posición "O" (OFF)?

A2: A posición central OFF garante o illamento completo de ambas as fontes de enerxía, esencial para a seguridade do mantemento e evitar a retroalimentación nos xeradores ou inversores.

P3: Necesito fusibles con este interruptor?

A3: Si. Dado que non pode interromper as correntes de fallo, combínelao sempre con fusibles ou MCBs ascendentes clasificados para a corrente de curtocircuíto potencial do seu sistema.

P4: Pode controlar a dirección do motor?

A4: Si, para motores pequenos, o interruptor 2P pode inverter a secuencia de fase cando se conecta correctamente. Asegúrese de que o motor estea parado e desactivado antes de cambiar de dirección.

P5: Por que escoller CDADA sobre outras marcas?

A5: CDADA ofrece:

● Enclavamento mecánico verdadeiro de 3 posicións (sen estados flotantes)

● Compatibilidade de carril DIN cos estándares globais de panel

● Indicación visual clara da posición do interruptor

● Mecanismo de resorte robusto para unha presión de contacto fiable

● Prezos competitivos con certificación IEC completa e soporte técnico
